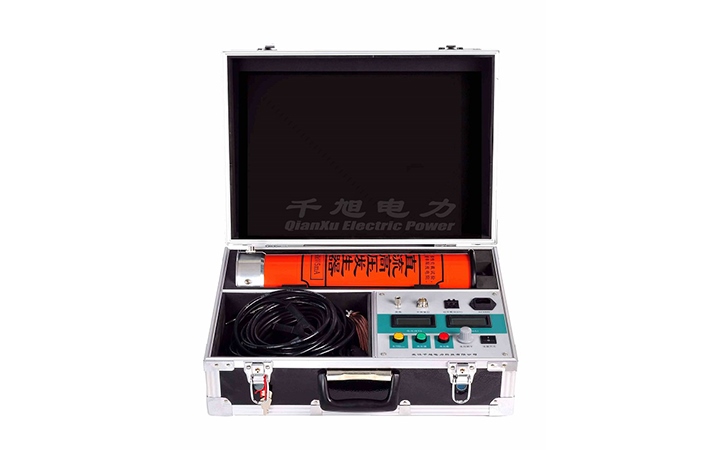

直流高壓發生器

        直流高壓發生器ZGF系列是電力試驗中的一款直流耐壓試驗設備。主要用于測試避雷器的絕緣性能和耐壓能力，確保其在實際應用中的可靠性和有效性。直流高壓發生器的核心原理是通過整流和升壓，將交流電源轉換為高壓直流電。首先將交流電通過整流電路（如硅整流器）轉換為直流電，采用濾波電路消除整流后的波動，得到平滑的直流電。再利用倍壓筒升壓設備，將低壓直流電提升至所需的高壓水平。最后通過控制系統實時監測和調整輸出電壓，以滿足測試要求。

        在測試過程中，將高壓直流電施加到氧化鋅避雷器上，觀察泄漏電流，等至其泄漏電流達到1mA后，記錄此時電壓，然后點擊0.75U0，記錄該電壓下的泄漏電流。

1、標準要求

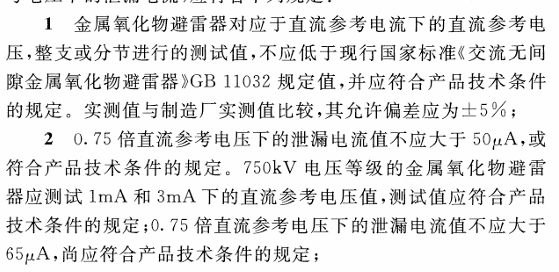

如上圖所示，按國家標準GB50150-2016 第63頁，測試氧化鋅避雷器除了絕緣電阻外，還應當測試其直流泄漏電流值。

2、裝置選型

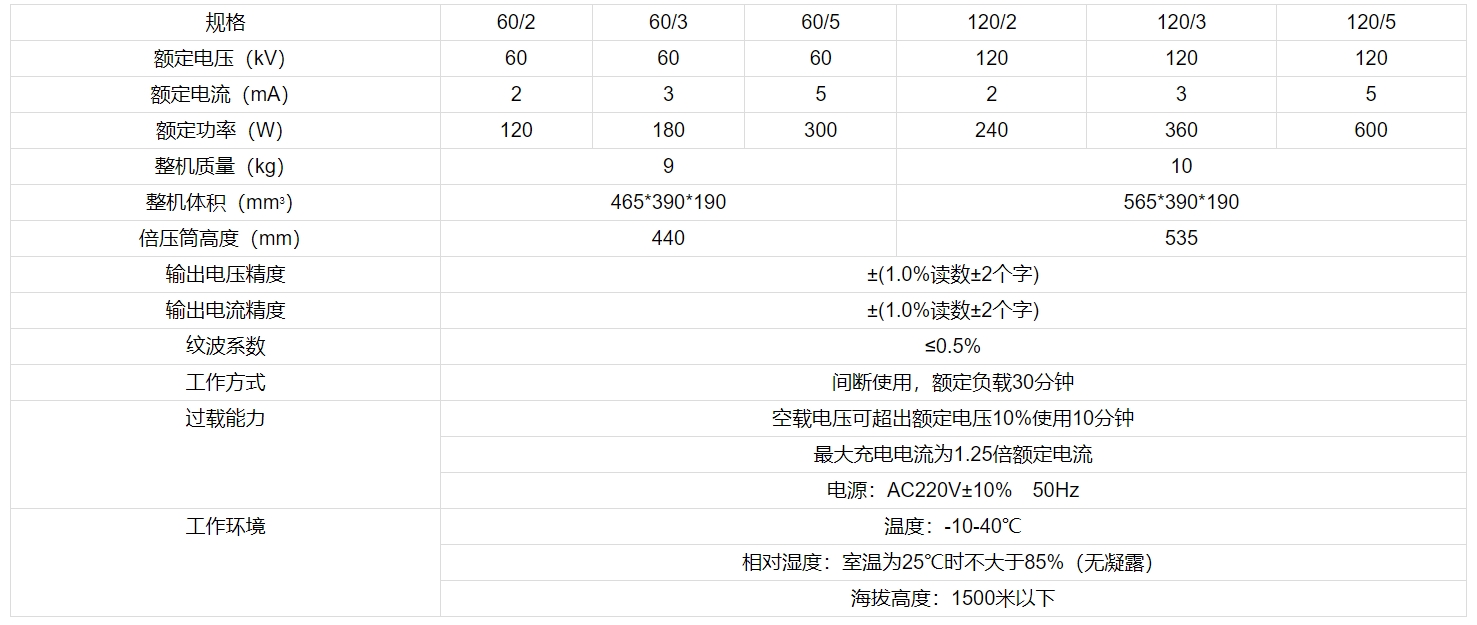

3、直流高壓發生器功能參數

直流高壓發生器主要由以下幾部分組成：

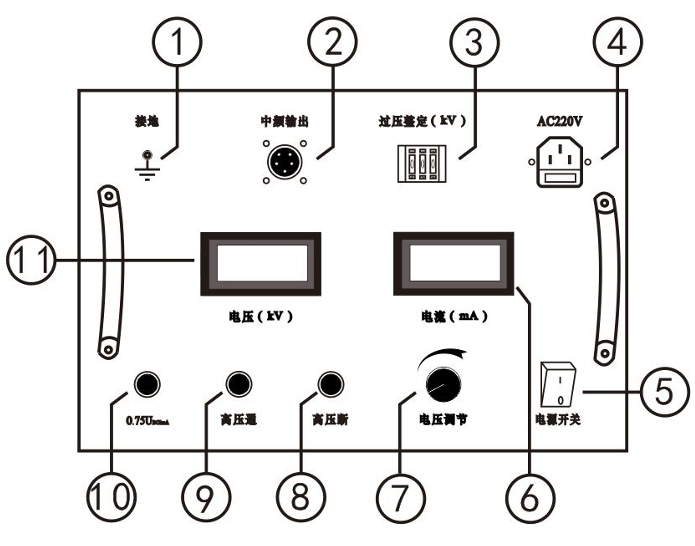

主機:即控制部分，上面可以看到泄漏電流和試驗電壓值。

1、接地端子 4、電源插座 3、過壓整定撥碼 5、電源開關 6、電流表頭 7、電壓調節旋鈕鈕 8、高壓斷帶燈按鈕 9、高壓通帶燈按 10、0.75 倍帶燈按鈕 11、電壓表頭

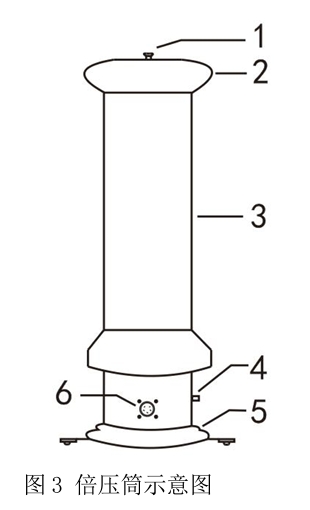

倍壓筒：用于將主機傳輸?shù)牡蛪盒吞?，升值所需高壓?/span>

1.高壓引出接線柱（可連接微安表和限流電阻） 2.均壓球 3.倍壓筒體 4.接地端子 5.底座 6.中頻連接端子

專用信號線：傳輸主機傳遞的中頻信號至倍壓筒。

微安表：將整個回路的電流顯示出來。

放點棒：直流試驗會剩余殘留電荷，試驗完成后，接通地線放出殘余危害電荷。

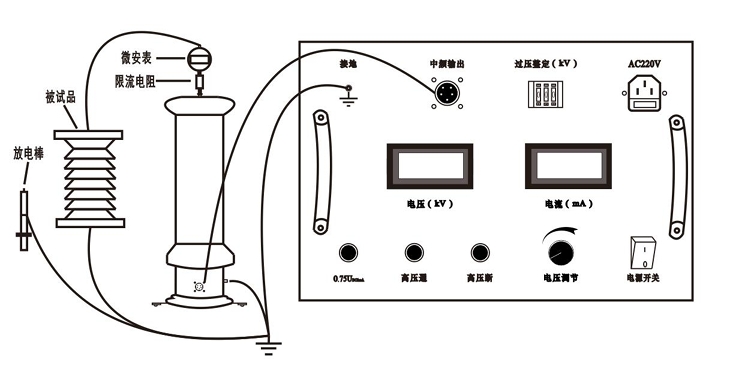

4、試驗接線

儀器接線很簡單，就主機接通電源線，通過主機接通專用的中頻信號線至被壓筒，被壓筒上方接入微安表串聯至被試品避雷器上方，避雷器下方、主機、被壓筒接地端可靠接地。

5、注意事項

在使用氧化鋅避雷器直流高壓發生器時，應注意以下事項：

控制部分跟倍壓筒升壓時候，需保持安全距離，測試完成后一定要進行放電！！

測試容性被試品時，需額外配至限流電阻

安全操作：操作人員必須遵循嚴格的安全規程，佩戴適當?shù)姆雷o裝備，如絕緣手套和護目鏡。

設備檢查：在每次測試前，需對設備進行全面檢查，確保其正常工作，并檢查所有連接是否牢固。

環境要求：測試環境應保持干燥，避免潮濕對設備性能的影響，并確保遠離易燃易爆物品。

定期維護：設備應定期進行維護和校準，確保其長期穩定運行，并提高測試結果的準確性。

6、出具報表

對避雷器進行試驗完成后，記錄1mA時候的電壓值和0.75UO下的泄漏電流值，填入報表，具體模板如下：
