油浸式試驗變壓器（工頻交流耐壓試驗裝置）

油浸式試驗變壓器YDJ系列（工頻交流耐壓測試儀）是一種專門用于高壓試驗的電力設備，廣泛應用于電力系統、設備制造、科研機構及電氣測試等領域。其主要功能是將低電壓交流電轉換為高電壓，以便對電氣設備進行絕緣耐壓測試、短路試驗等。常規分類為油浸式試驗變壓器、干式試驗變壓器、充氣式試驗變壓器，由于油式其優良的絕緣性能和散熱能力，油浸式試驗變壓器成為了高壓電力測試的常用重要工具，

一、工作原理

油浸式試驗變壓器的基本工作原理與普通變壓器相同，利用電磁感應原理將輸入的低電壓交流電壓通過線圈變換為高電壓。其主要組成部分包括初級繞組、次級繞組、鐵心和油箱。

初級繞組與電源相連，次級繞組與待測設備相連，通過電流在繞組中產生的磁場實現電能的轉化。

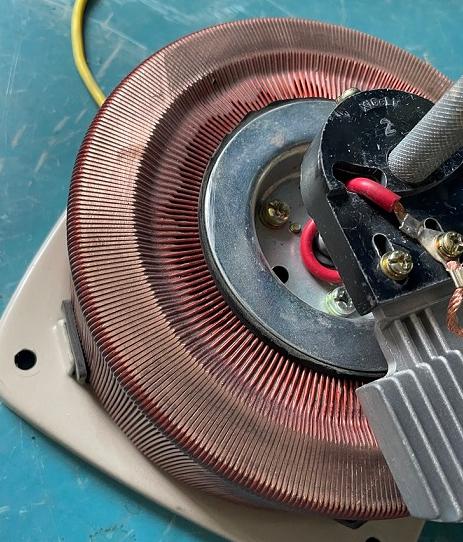

純銅繞線

鐵心采用硅鋼片疊層制成，具有優良的磁導率，可以有效減少能量損耗。

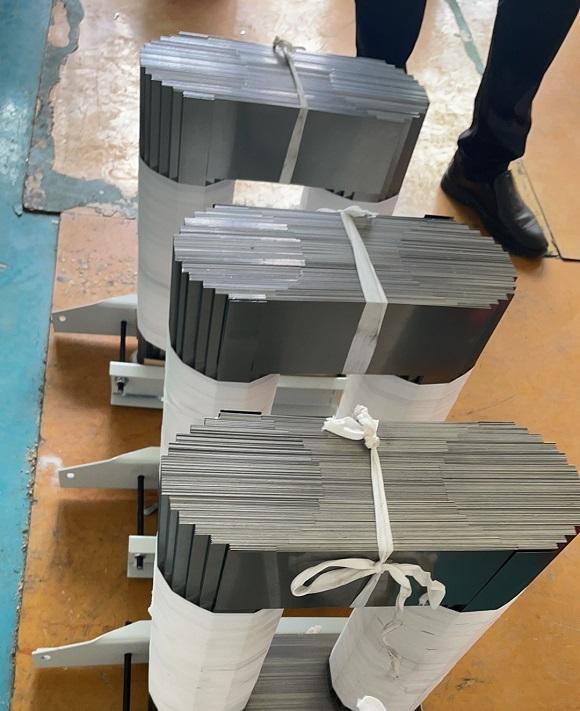

硅鋼片

變壓器的繞組和鐵心浸泡在絕緣油中，絕緣油不僅提供了良好的絕緣性能，還具有優異的散熱效果，能在變壓器運行時迅速帶走產生的熱量。

二、選型標準

其他耐壓試驗具體私聊選項，電纜交流耐壓試驗則需要配置變頻串聯諧振交流耐壓試驗裝置，配置交直流可用于電纜故障高壓發生器。

三、設備參數

三、主要特點

油浸式試驗變壓器利用絕緣油的高電阻率，能夠有效避免電擊和設備損壞。

油在高溫下具有較高的熱傳導性，可以快速降低變壓器的工作溫度，提高設備的安全性和穩定性。

在高壓輸出過程中，能夠保持穩定的電壓，確保測試的準確性和可靠性。

可根據不同的測試需求調整變壓器的容量和輸出電壓，適用于各種電氣設備的耐壓測試。

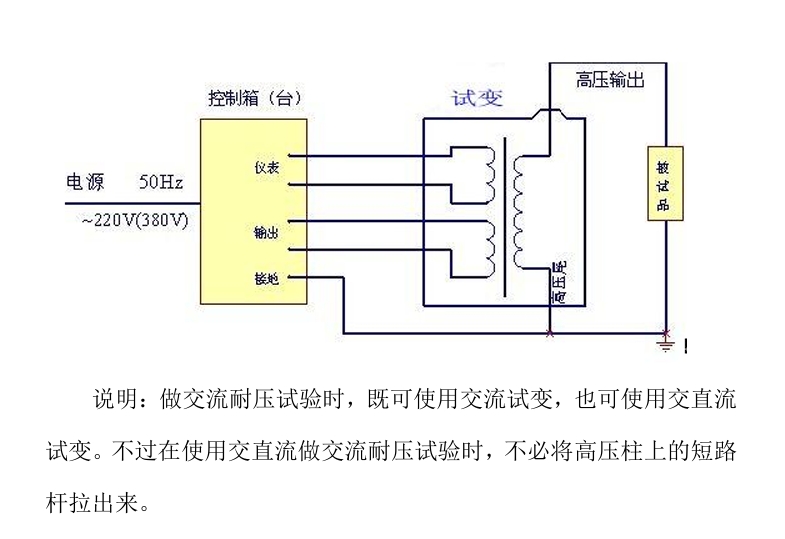

四、試驗接線

總裝置包含控制部分、升壓部分兩部分組成，控制部分主要是用于低壓側升壓，觀察電壓和電流，及時試驗開始和結束，升壓部分則是將控制部分輸出的低壓通過磁感應轉換成所需的高壓，通過感應將高壓再轉換成低壓數值顯示在控制部分。

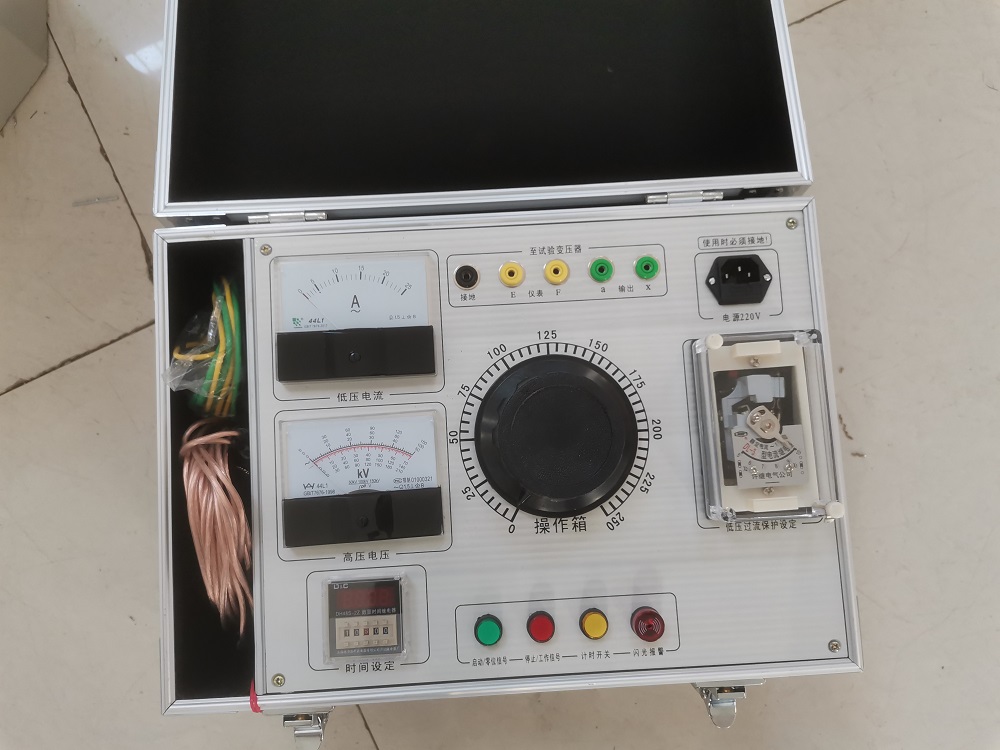

控制箱

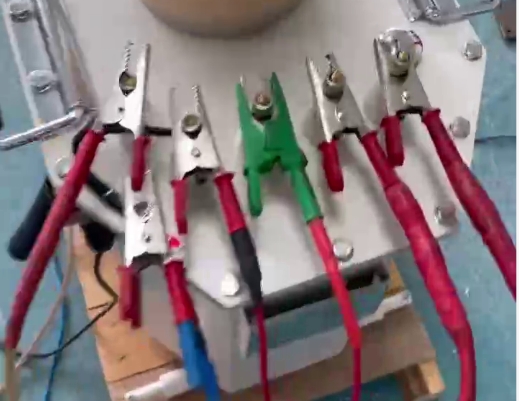

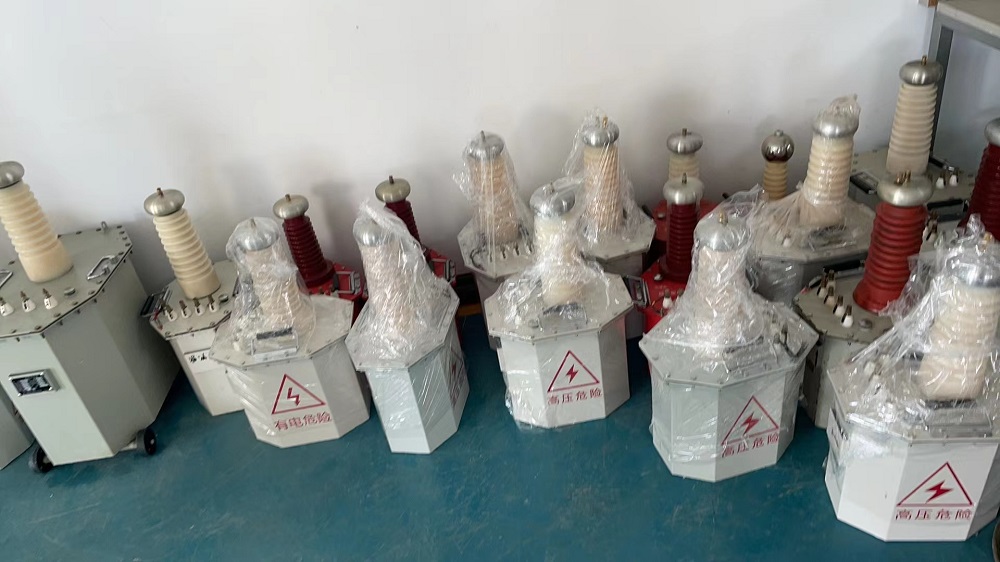

升壓部分

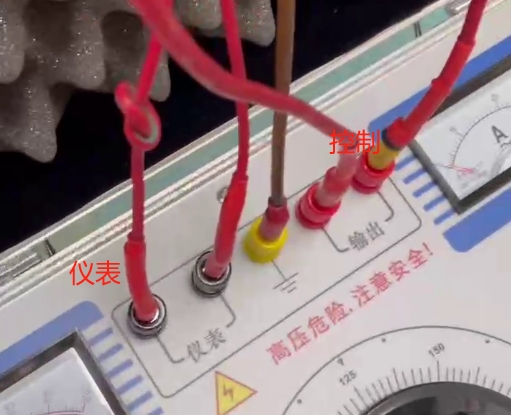

具體接線：控制部分接220V電源線,將測試線儀器接升壓器儀表，控制接升壓器控制部分，地線都接好后，保持安全距離了，即接線完成！

五、試驗標準

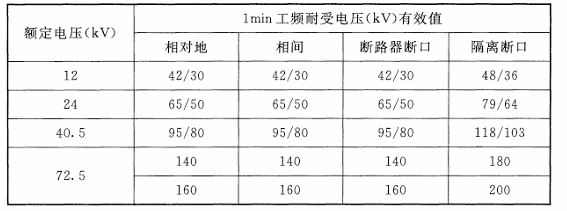

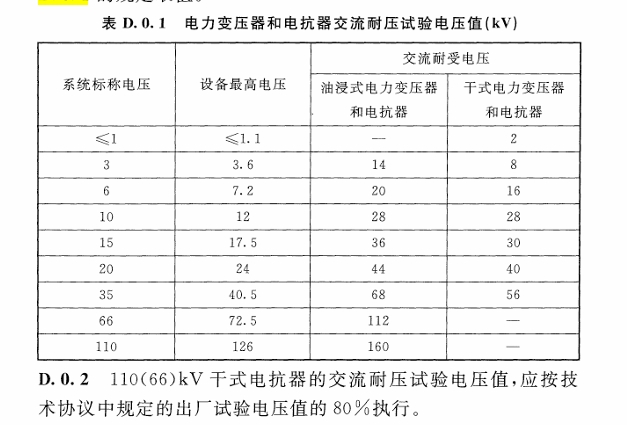

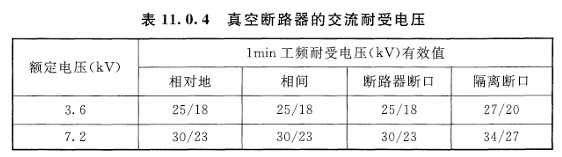

油浸式試驗變壓器主要用于變壓器、開關、母線母排等交流耐壓試驗，具體參考國家標準GB50150-2016交接預防性試驗標準，具體如下

六、應用領域

工頻交流耐壓試驗裝置廣泛應用于以下領域：

電力行業：用于變壓器、開關設備等電氣設備的絕緣耐壓測試，確保其在運行過程中不會發生絕緣擊穿。

制造業：在電氣設備的生產過程中，進行出廠前的高壓測試，以保證產品的質量和安全性。

科研機構：用于電氣工程研究和新材料的絕緣性能測試，為科研提供數據支持。

維護與檢修：定期對電氣設備進行耐壓測試，發現潛在的絕緣問題，防止故障的發生。

七、注意事項

在使用油浸式試驗變壓器進行測試時，需要遵循一些基本的安全注意事項：

操作安全：操作人員必須穿戴合適的絕緣防護裝備，以防止高壓電流對人身安全造成威脅。

定期檢查：在每次使用前，需對變壓器進行全面檢查，確保油位正常，絕緣油未污染。

環境控制：保持工作環境的干燥和清潔，避免濕氣和雜物影響測試效果。

記錄數據：每次測試后，要詳細記錄測試參數和結果，以便后續分析和比較。

高壓線必須懸空不能接地，不論做交流還是直流試驗，測試完后必須放電，養成良好的試驗習慣！
