繼電保護測試儀對零序過流試驗接線操作

零序過流保護是一種電氣保護技術，主要用于檢測和防止接地故障。其基本原理是通過監測電力系統中三相電流的零序分量來識別故障情況，在正常運行情況下，三相電流的和為零，即零序電流為零。當出現接地故障時，故障相的電流會導致零序電流產生，通常通過零序電流互感器（ZCT）實現，其可以精確測量零序電流并將其傳輸給繼電保護裝置,從而觸發保護裝置,在設置保護裝置時，需要根據系統的具體情況確定動作電流和時間即設置定值，以避免誤動和漏動，零序過流保護具有快速反應、靈敏度高等特點，可以有效減少設備損壞和火災等安全隱患，廣泛應用于變電站、配電網絡和電動機等設備中，以確保系統的安全性和可靠性。

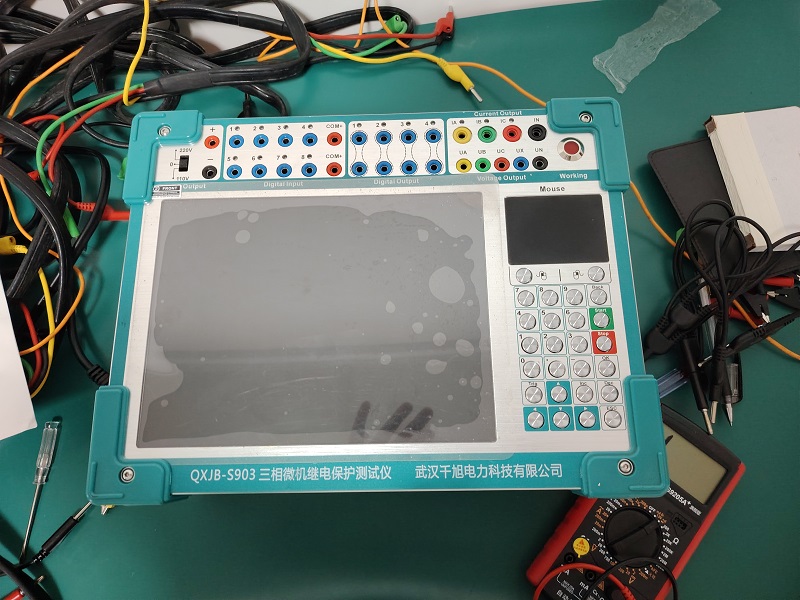

零序過流保護試驗是確保電氣設備在接地故障時能有效工作的關鍵環節。通過試驗，可以驗證保護裝置的靈敏度和可靠性，確保在發生故障時能夠迅速切斷電源，保護設備和人身安全。下面來演示使用三相繼電保護測試儀對繼保裝置零序電流過流進行校驗：

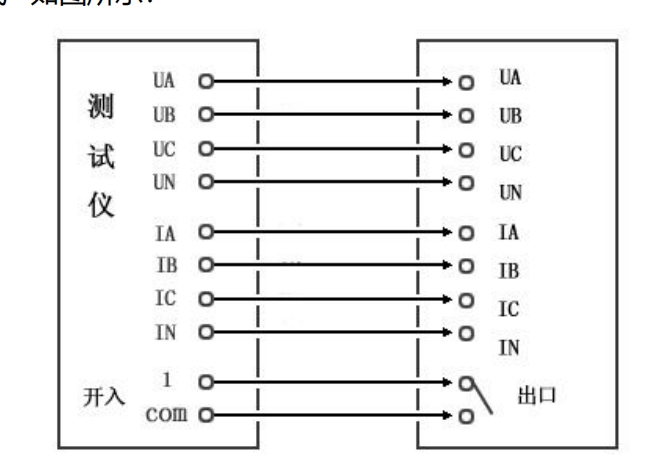

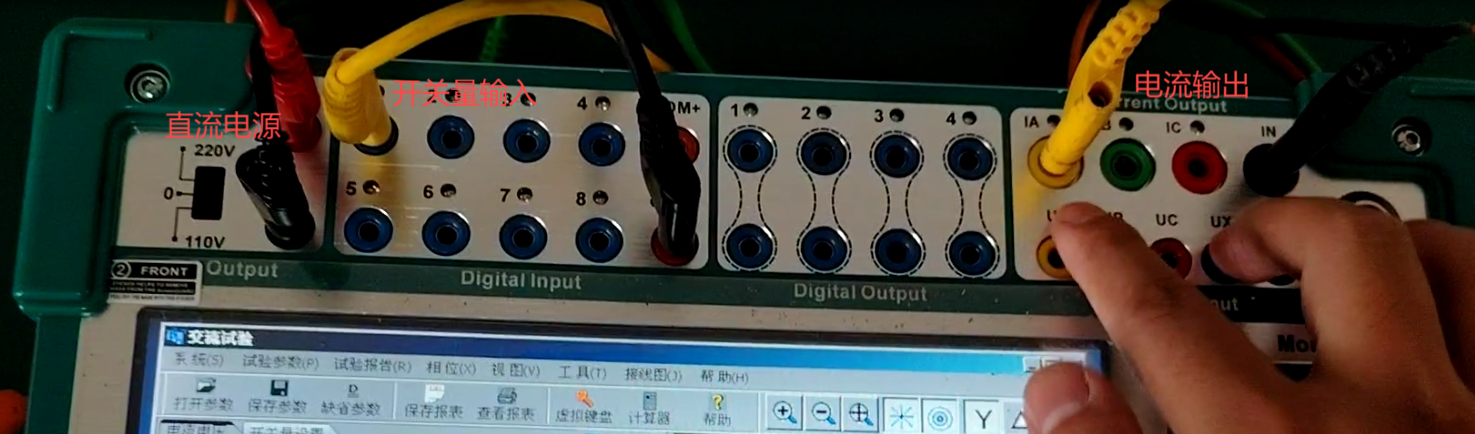

首先接線將繼保裝置的零序電流輸入接到繼電保護測試儀的電流輸出，裝置的跳閘信號接到繼保裝置的開關量輸入接電，如果繼保裝置沒有直流供電源可以采用繼保裝置的直流電源輸出接電。如下圖：

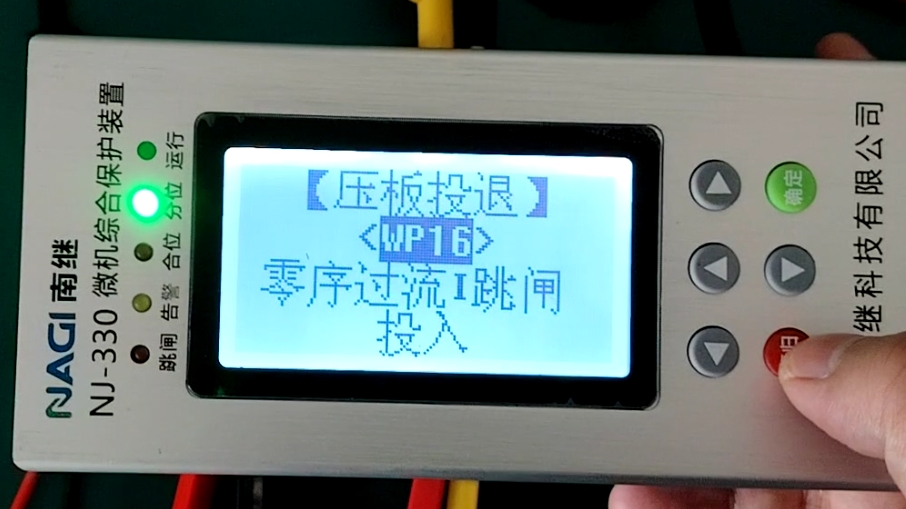

當繼電保護裝置接好電源后，開機，打開壓板設置查看壓板是否進入投入的狀態，現場不僅要投入軟壓板還有投入硬壓板，如下圖

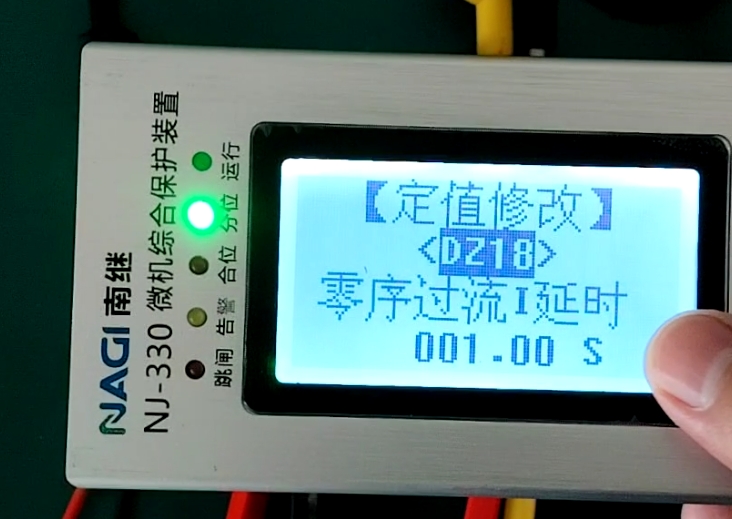

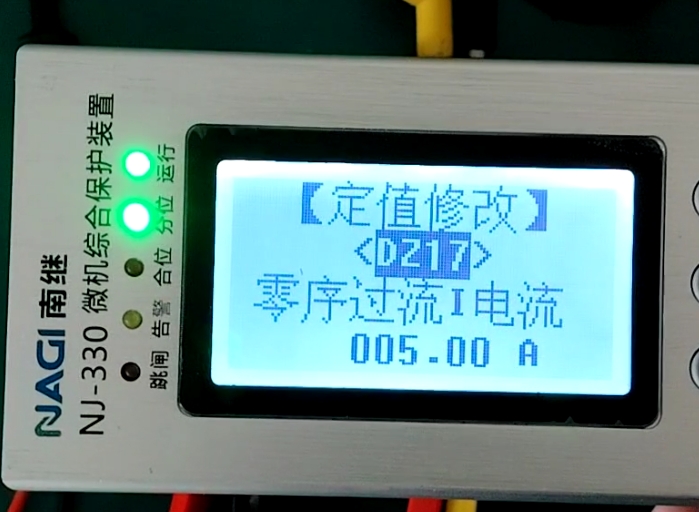

壓板投入確認無誤后，返回查看定制，即零序電流大小和時間，如下圖：

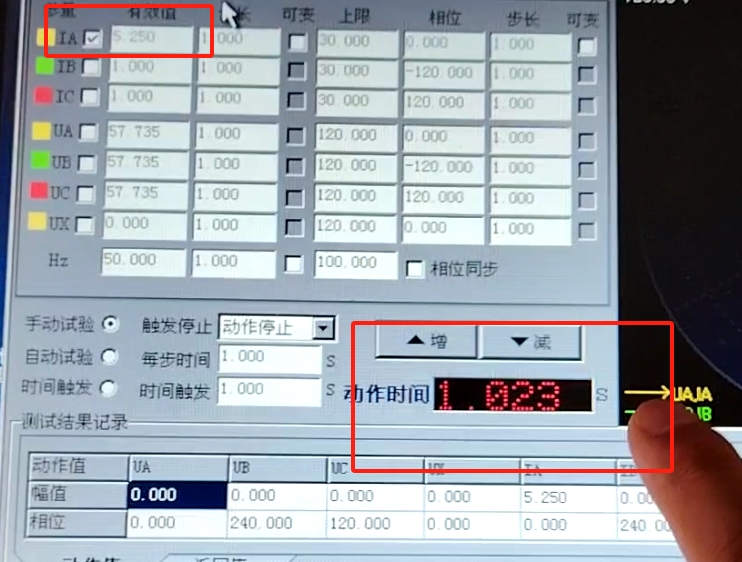

由上可知零序電流定制為5A，時間為1S,這個時候繼電保護測試儀開機，進入交流試驗界面，先按0.95倍不動作，1.05倍可靠動作的原則來，即輸出一個1秒以上的4.75A和5.25A，檢測4.75A不動作，5.25A可靠動作，如下圖

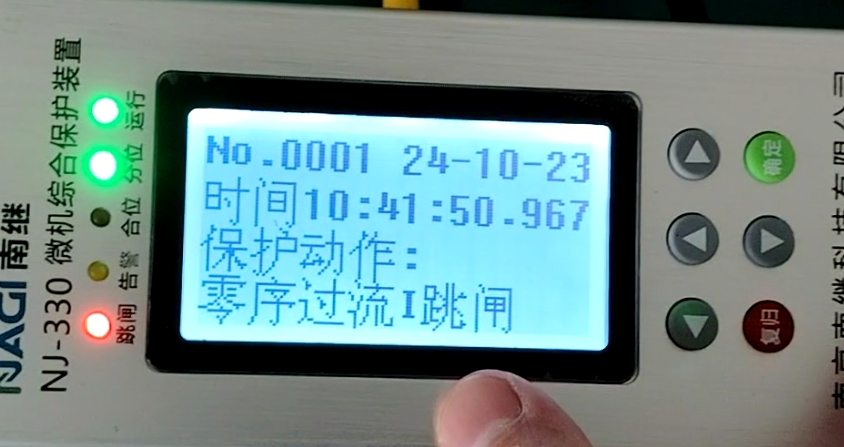

如上，繼電保護測試儀輸出5.25A后的1.023s裝置跳閘，此時查看繼保裝置，查看事件顯示跳閘。

根據試驗結果，可以得出結論，確認零序過流保護裝置的性能是否符合設計要求。如果發現問題，應立即進行調整和維護，以確保電力系統的安全運行。零序過流保護試驗是電氣設備維護的重要環節，通過系統的測試和分析，能夠確保保護裝置在接地故障發生時可靠工作。這不僅能保護設備安全，還能為電力系統的穩定運行提供保障。定期的試驗和維護是實現電力系統安全、可靠運行的基礎，確保電力供應的連續性和安全性。
