主要適用于電力部門、工礦、冶金、鋼鐵等企業電力的氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備的直流耐壓試驗或直流漏電流試驗。
參考標準：DL/T 848.1-2004，DL/T 474.2-2018
● 具有0.75倍電壓換算
● 過壓、過流、零壓啟動和故障保護功能
● 紋波系數小、電壓輸出穩定可靠
注：本產品享受免費技術指導、一年保修、軟件升級等服務。
歡迎致電：027-86628100 / 15927335914
Product Introduction
直流高壓發生器是一種電氣設備，用于產生高電壓的直流輸出。它通常被用于各種高壓測試、絕緣強度測試、電氣設備的擊穿電壓測試以及科學研究實驗等領域。
直流高壓發生器的工作原理是通過將低電壓的直流電源經過升壓變壓器或者電子元件進行升壓處理，從而得到所需的高電壓輸出。這種高電壓輸出可以用于測試電器件的耐壓能力，檢測絕緣材料的絕緣性能，以及在科研實驗中模擬高電場環境等目的。
直流高壓發生器通常具有穩定性好、調節范圍廣、安全性高和多種保護功能等特點。它在電力、電氣、電子、航空航天等領域都有著重要的應用價值，是一種不可或缺的高壓電氣設備。
千旭電力ZGF直流高壓發生器主要用來進行避雷器、電纜（部分地域）進行直流耐壓泄漏電流試驗，來判斷避雷器和電纜絕緣性能的可靠性。
Product Introduction
規格參數 | 200/2 | 200/3 | 200/5 | 300/2 | 300/3 | 300/5 |
額定電壓（kV） | 200 | 200 | 200 | 300 | 300 | 300 |
額定電流（mA） | 2 | 3 | 5 | 2 | 3 | 5 |
額定公里（kW） | 400 | 600 | 1000 | 600 | 900 | 1500 |
控制箱質量 | 5.5 | 6.0 | 6.5 | 6.5 | 6.5 | 7.5 |
倍壓筒質量 | 10.3 | 10.3 | 10.3 | 11.5 | 11.5 | 11.5 |
倍壓筒高度 | 970 | 970 | 970 | 1250 | 1250 | 1250 |
電壓精度 | ±(1.0%讀數＋2 個字) | |||||
電流精度 | ±(1.0%讀數＋2 個字) | |||||
紋波系數 | ≤0.5% | |||||
電壓穩定度 | 電源電壓變化±10%時≤1% | |||||
過載能力 | 空載電壓可超出額定電壓 10%使用 10 分鐘 | |||||
最大充電電流為 1.25 倍額定電流 | ||||||
電源 | 單相交流 50Hz 220V±10% | |||||
工作方式 | 間斷使用：額定負載 30 分鐘 | |||||
1.1 倍額定電壓使用：10 分鐘 | ||||||
工作環境 | 溫度：-10℃～+40℃ | |||||
相對濕度：室溫為 25℃時不大于 85%（無凝露） | ||||||
海拔高度：1500 米以下 | ||||||
帶電容負荷能力 | 被試品電容量無限制 | |||||
可用 1.5 倍的額定電流充電 | ||||||
結構特點 | 電氣絕緣倍壓筒 | |||||
空氣絕緣、無泄漏之慮 | ||||||
操作箱特點 | 高精度 0.75UDC1mA單觸按鈕（精度≤1.0%），適合氧化鋅避雷器試驗 | |||||
過壓保護采用數字撥碼開關，一目了然 | ||||||
便攜式機箱，現場更方便 | ||||||
Product Parameters
1. 紋波系數小，穩定可靠：直流高壓發生器的電壓輸出具有較小的紋波系數，輸出穩定可靠，沒有噪音，提供高質量的電壓輸出。
2. 多重保護功能：具有過壓、過流、零壓啟動及故障保護功能，可以設定電壓保護值，保護設備和操作人員的安全。顯示直觀，方便監控輸出狀態。
3. 數字顯示：電壓、電流數字顯示，通電即可讀數，方便用戶監控輸出狀態和參數，提高了使用便利性。
4. 適用性強：具有0.75倍電壓轉換功能，方便測試氧化鋅避雷器等設備測試，增強了直流高壓發生器的適用范圍。
5. 緊湊便攜：結構緊湊，體積小，便于攜帶和移動，適合現場測試和實驗需求。

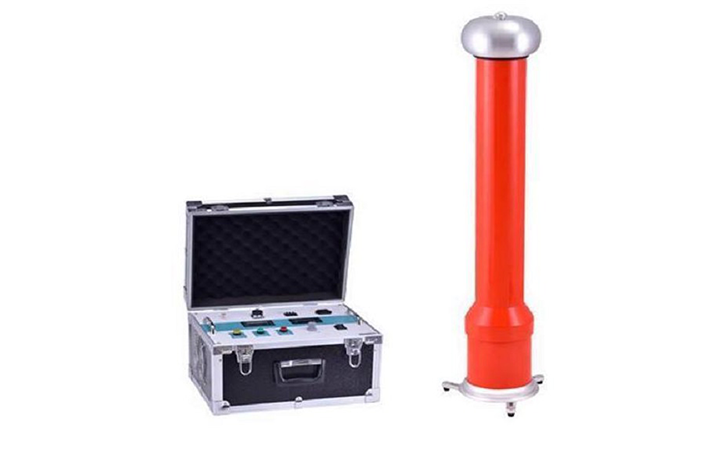

Product Image
Product Certificate
序號 | 名稱 | 數量 | 單位 |
1 | 直流高壓發生器控制箱 | 1 | 臺 |
2 | 倍壓筒 | 1 | 個 |
3 | 高壓微安表 | 1 | 塊 |
4 | 微安表高壓引線 | 1 | 根 |
5 | 中頻連接線 | 1 | 根 |
6 | 電源線 | 1 | 根 |
7 | 接地線 | 1 | 根 |
8 | 放電棒 | 1 | 根 |
9 | 保險管 | 3 | 個 |
10 | 限流電阻 | 1 | 個 |
11 | 使用說明書 | 1 | 份 |
12 | 產品合格證 | 1 | 張 |
13 | 出廠檢測報告 | 1 | 份 |
