高壓開關斷路器機械特性測試儀

高壓開關的機械特性是確保其正常工作和電力系統穩定運行的關鍵因素之一，高壓開關的機械特性主要指的是其分、合閘過程中的時間、速度、同期性等參數，這些參數直接影響高壓開關的關合和開斷性能。高壓開關只有保證適當的分、合閘速度，才能充分發揮其開斷電流的能力，同時減小合閘過程中預擊穿造成的觸頭電磨損，避免觸頭燒損、噴油甚至爆炸等安全隱患。

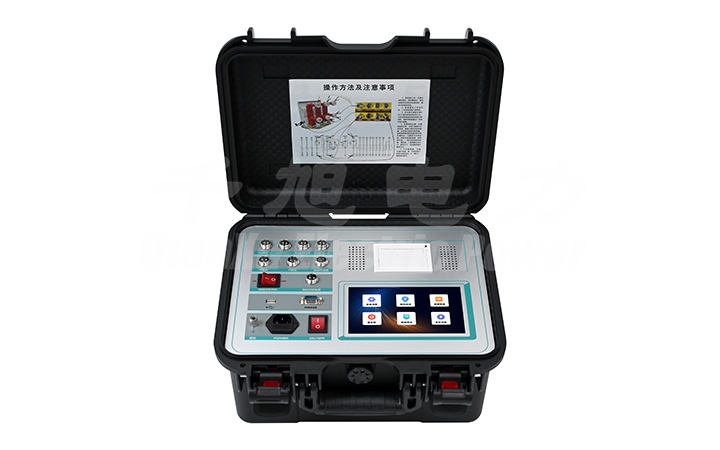

高壓開關機械特性測試儀是針對如上要求進行測試高壓開關機械特性的試驗設備，儀器操作簡單，使用方便精度高。

機械特性的主要參數

分、合閘時間：分閘時間是指從接到分閘指令瞬間起到所有極的觸頭分離瞬間為止的時間間隔；合閘時間是指從合閘回路通電起到所有極觸頭都接觸瞬間為止的時間間隔。這兩個時間參數必須在規定的時間范圍內，以確保高壓開關的及時響應和可靠動作。
分、合閘速度：分、合閘速度是影響高壓開關性能的重要參數之一。適當的分、合閘速度可以減小觸頭磨損，提高開關的使用壽命。同時，速度過高或過低都可能對開關的運動機構和觸頭造成不良影響。
同期性：同期性是指高壓開關在分閘和合閘操作時，三相分斷和接觸瞬間的時間差，以及同相各滅弧單元觸頭分斷和接觸瞬間的時間差。同期性的好壞直接影響電力系統的穩定性和安全性。

彈跳次數與彈跳幅度：彈跳次數是指開關動觸頭在分、合閘過程中振動的次數；彈跳幅度是指開關動觸頭運動過程中的最大反彈值。這兩個參數反映了開關觸頭的穩定性和可靠性。

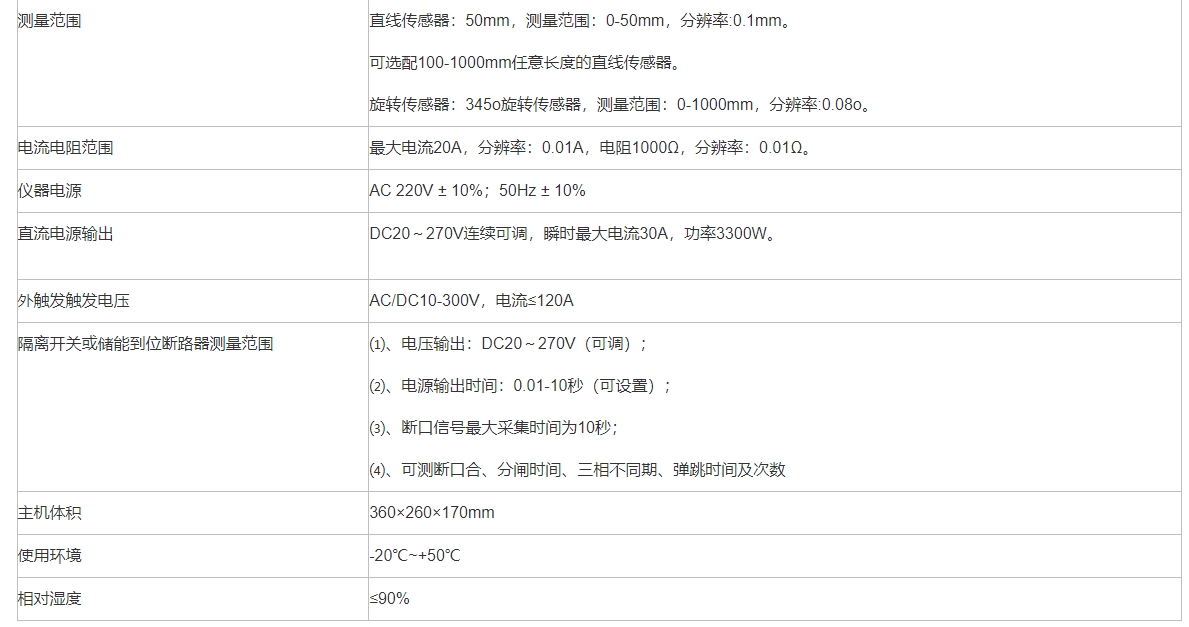

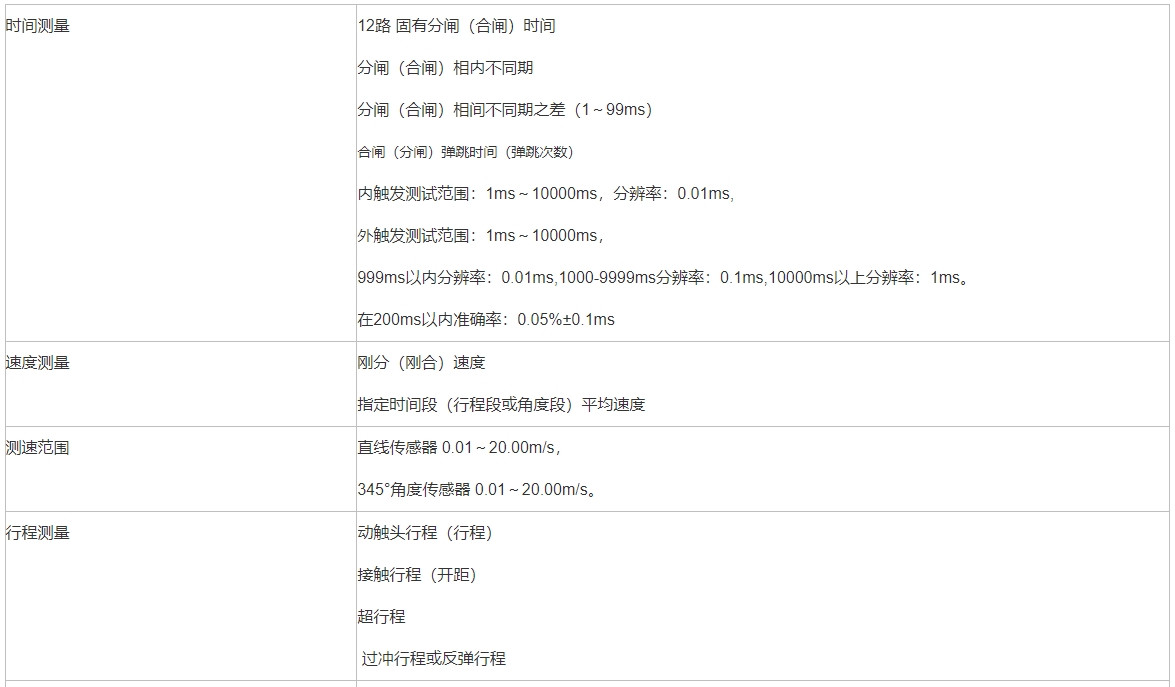

儀器參數

測試方法

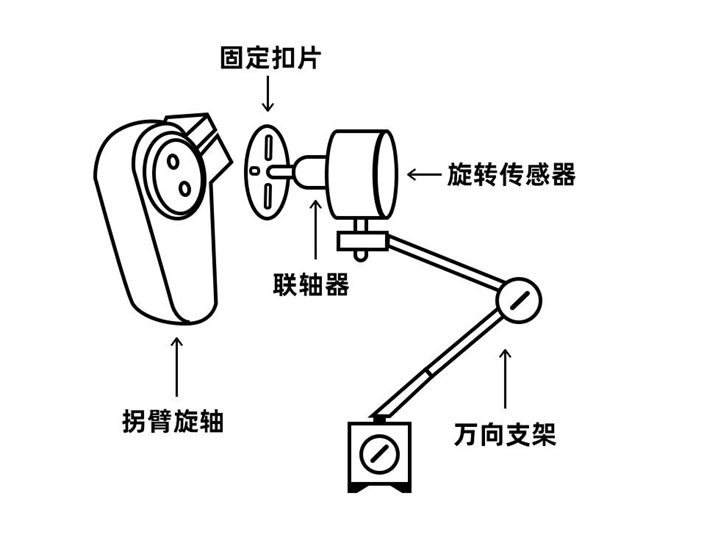

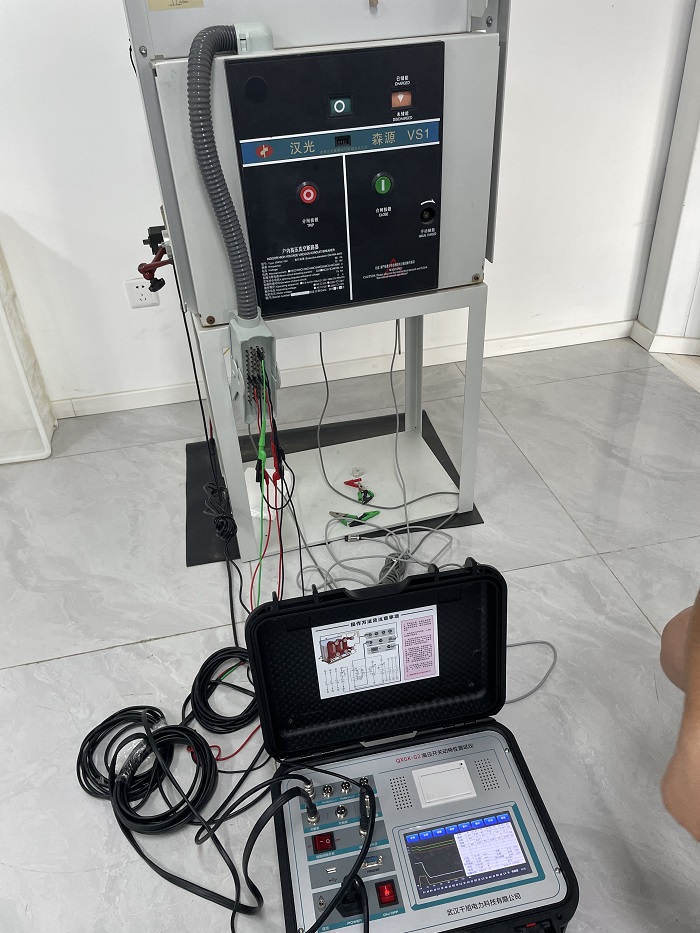

高壓開關動特性測試儀附件包有四芯線，分別對應黃綠紅和黑色接地線，將黃、綠、紅分別對應接到開關的動觸頭上面，靜觸頭短接接黑線，另一端連接到設備A1B1C1接線端子上，現場是內觸發則用三芯的內觸發按照開關圖紙接到真空開關的分閘、合閘的控制回路，常規是合閘回路是10、14,30、31上，按照上圖顏色，紅色接4、綠色接31，同時4、30接黑線且短接起來，該儀器可以自動儲能，也可以將兩芯儲能閉鎖電源按圖紙接到真空開關的儲能回路25、35,最后將傳感器（常規使用旋轉傳感器）接到真空開關的傳感器部分（如下圖）

        接線完成后，儀器接上電源，開機如下圖所示點擊參數，選擇開關類型為真空開關，觸發設置為內觸發，其他選項按默認值即可。返回主界面點擊開始試驗，如果斷路器未儲能，點擊儲能，等待儲能完成后，分別點擊合閘和分閘，查看數據。

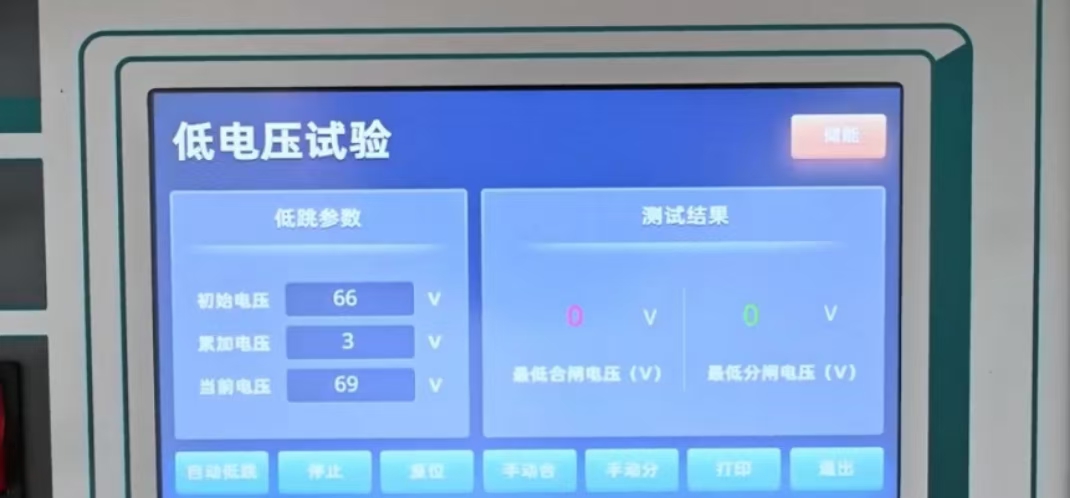

        同時儀器也能兼顧做低跳試驗，返回主界面選擇低跳試驗，設置好起始電壓和步長后，設備能全自動做低跳試驗，無需人工干預。具體測試界面如下圖：

測試數據要求合、分閘時間不大于出廠值，合閘彈跳不大于2 ms，合、分閘同期不大于2 ms，同時斷路器低電壓試驗30%不動作，65%及以上可靠動作。

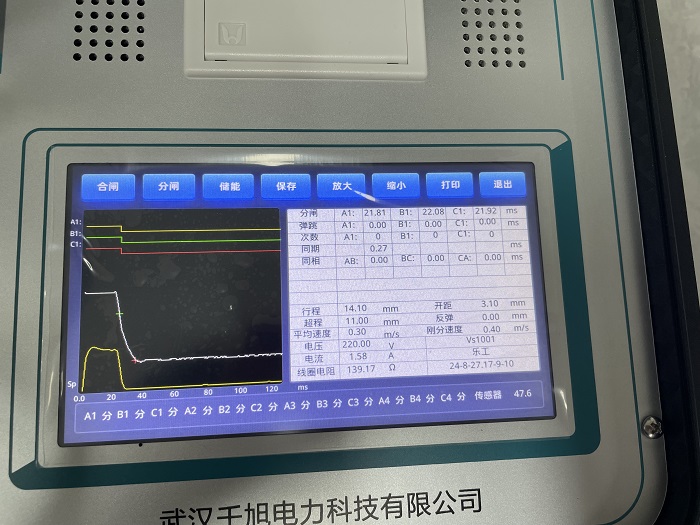

數據報表
