互感器伏安特性測試儀
互感器是一種特殊的變壓器，也稱為儀用變壓器。它利用電磁感應原理，將高電壓變成低電壓、大電流變成小電流，以便測量、保護和控制?；ジ衅鞣譃殡妷夯ジ衅鳎≒T）和電流互感器（CT），顧名思義電壓互感器是將大電壓轉化成小電壓，電流互感器是將大電流轉換成小電流，對微機控制保護和計量起到重要的作用。
由于互感器也存在老化、故障及精度不穩的情況，所以定期對互感器進行試驗是有意義的，防止保護誤跳，現場互感器擊穿等不穩定因素的發生，采用專用的互感器伏安特性測試儀對互感器變比極性和勵磁曲線測試，根據對出廠要求進行對比，判斷互感器的好壞。
1、互感器測量的意義
互感器變比是指互感器一次側與二次側電流或電壓之間的比值，通過變比測量，可以檢驗互感器的性能是否符合設計要求，從而確保其在電力系統中的可靠運行。準確的變比測量有助于消除保護系統故障，提高系統的可靠性和穩定性。定期的變比測量可以幫助發現互感器中的潛在問題，及時進行維護和修理，從而延長互感器的使用壽命，保證電力系統的安全和穩定運行。
互感器極性是指互感器一次側與二次側電流或電壓的相位關系。其目的是確保電流方向正確，正確的電流方向?qū)τ诒Ｗo(hù)設備的正確動作至關重要。極性測量可以確?；ジ衅饕淮蝹?cè)與二次側電流方向的正確性，從而避免保護設備誤動或拒動。極性錯誤可能導致測量誤差增大，影響電力系統的正常運行。通過極性測量，可以及時發現并糾正極性錯誤，提高測量精度。
互感器勵磁曲線互感器勵磁電流與鐵芯磁通量之間關系的曲線勵磁曲線可以反映互感器的飽和程度、磁滯損耗等性能參數。
勵磁曲線的變化可能預示著互感器內部故障的發生。例如，勵磁曲線突然變陡可能表示互感器鐵芯存在短路或開路故障。通過定期測量勵磁曲線，可以及時發現并預測互感器故障，避免事故的發生。

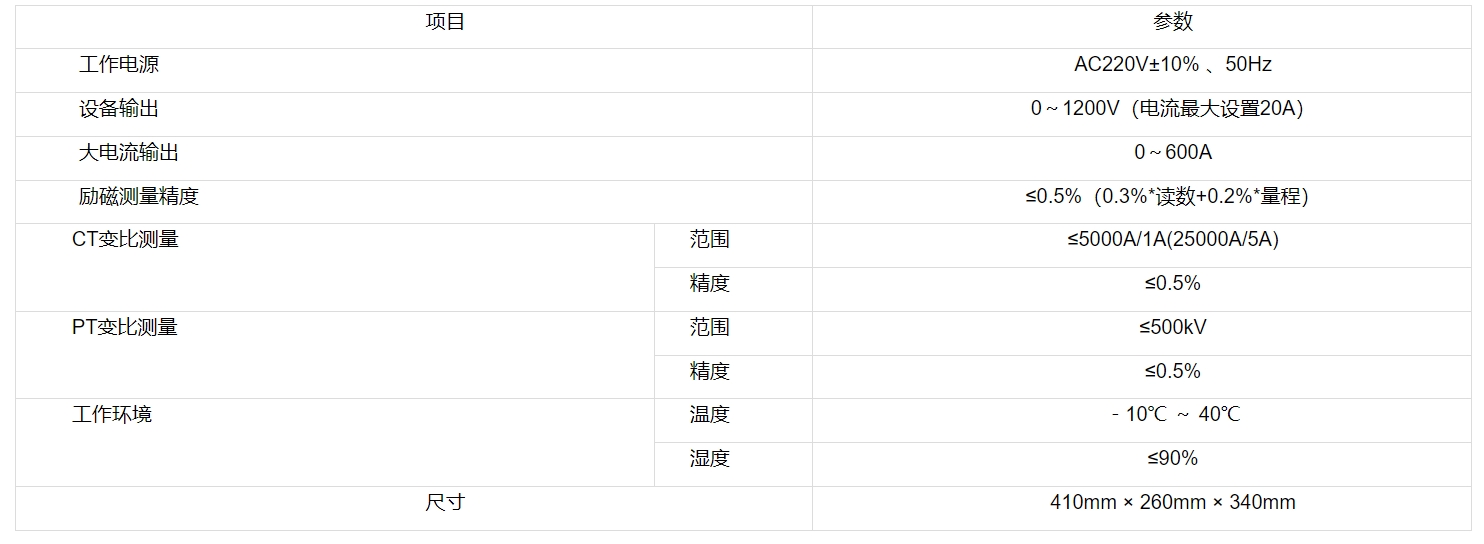

2、參數功能
3、變比極性測試接線操作方法

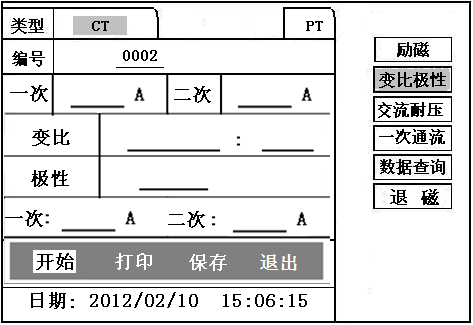

電流互感器一次側接P1、P2，CT二次側接S1、S2。進入CT“變比極性”測試界面，如圖12。設置完成后，合上“功率開關”，移動光標至“開始”選項，按下控制器，試驗即開始。如下圖
接線原理很簡單，即將一次測和二次側分別與儀器接上，儀器一次端輸出，二次端檢測并分析，判斷互感器的變比極性，功能和變壓器變比測試儀差不多。
電壓互感器的變比極性試驗和電流互感器變比極性試驗接法是差不得的，原理都是一樣的。

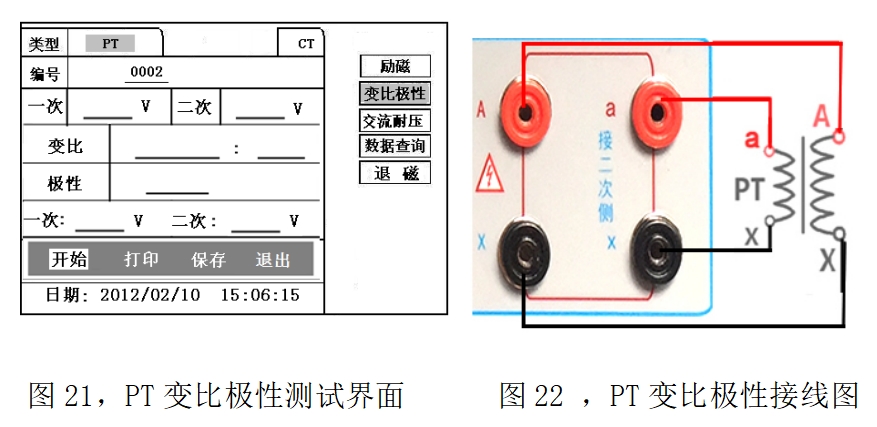

即PT一次側接A、X，PT二次側接a、x。進入PT“變比極性”測試界面
4、勵磁測試
勵磁曲線又稱伏安特性曲線，是通過不斷測試電壓和電流的相關性的曲線圖，判斷互感器的臨界點即拐點，對互感器進行曲線判斷。

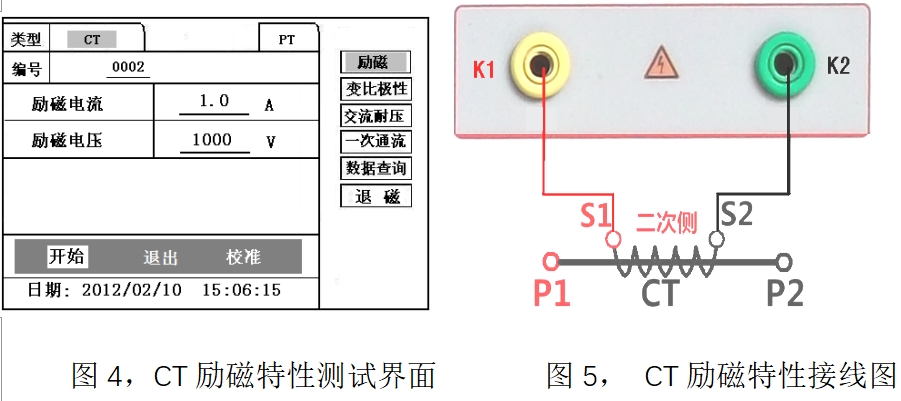

接線方式為將測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的S1、S2（互感器的所有端子的連線都應斷開）。接線無誤后，合上“功率開關”，按“開始” 鍵后，即開始測試（見圖5）

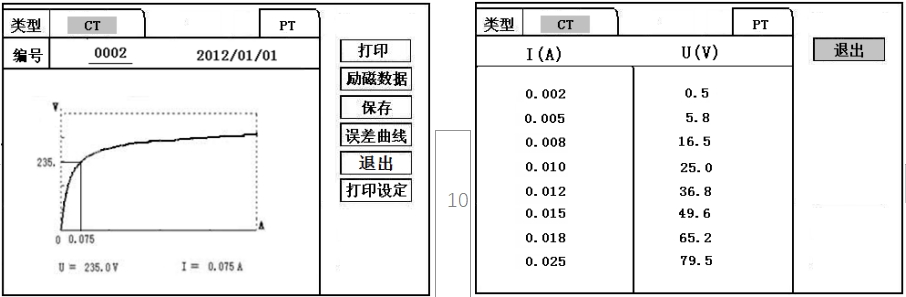

測試結果
電壓互感器的勵磁曲線測試跟電流互感器的勵磁曲線測試是一樣的，如下圖

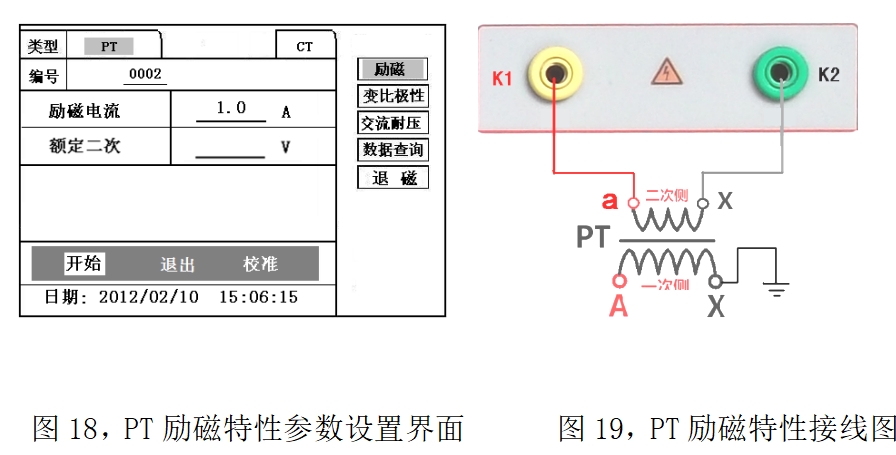

測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的K1、K2 ，電壓互感器的一次繞組的零位端接地。接線無誤后，按“開始” 鍵后，即開始測試。
5、其他測試
互感器常規試驗也就是變比極性和勵磁曲線，但是在其他的基礎上也有別有試驗要求，比如：
電流互感器二次繞組電阻有的時候也需要測試，測試方法可以用變壓器直流電阻測試儀或者用我們這款高配版的互感器測試儀測試。具體接線及操作可以私聊發相關的說明書介紹。
CT通流試驗，以互感器測試儀輸出大電流對電流互感器一次測，二次側接互感器負載，模擬大電流通流試驗。
CT、PT交流耐壓試驗，對絕緣材質進行耐壓預防性試驗，也可用互感器測試儀實現。
退磁試驗該試驗現場很少用到，互感器測試儀可以實現，具體不詳細介紹。
誤差曲線：互感器復合誤差不超過限值，有5％和10％兩種
6、測試注意事項
確?；ジ衅鳒y試儀處于正常工作狀態，所有連接線路穩定接觸，設備無損壞。
避免在多雨或潮濕氣候下操作測試儀，防止設備受潮影響測試準確性。
互感器運行中電流互感器二次不能改開路，電壓互感器二次不能短路
測量電壓互感器勵磁的時候，由于在二次加壓，一次會有個高電壓，要保持安全距離。
