Product Introduction
數字高壓兆歐表是專為評估大型變壓器、電動機、發電機、長距離電力電纜、管狀母線等電氣產品在高壓變電站、發電廠等強干擾條件下的絕緣質量而設計開發的。它特別適用于110kV及以上高壓下對上述大容量測試對象進行測試，并可在強干擾的現場條件下進行測試。
Product Introduction
額定電壓【kV】 | 0.25、 0.5、 1、 2.5、 5、 |
測試電壓【kV】 | 額定電壓×【1±10%】 負載阻值不低于量程的1% |
最大精度為10% RDG范圍 | 0.001 ～ 50GW/5kV 0.001 ～ 50GW/2.5kV 0.001 ～ 50GW/1kV 0.001 ～ 5GW/0.5kV 0.001 ～ 2GW/0.25kV |
最大精度為20% RDG范圍 | 50 ～ 2000GW/5kV 50 ～ 200GW/2.5kV 50 ～ 100GW/1kV 5 ～ 10GW/0.5kV 2 ～ 5GW/0.25kV |
量程無精度要求 | ≥10T |
Cx電容量 | 量程：0.01～9.99uF 精度：20%±5rgd |
吸收比、極化指數 | 量程: 0.01～9999.99 精度: ±【1%RDG＋1d】 |
輸出電壓顯示 | 精度: ±【5%RDG＋1d】 |
帶電監視電壓 | 報警AC: 0～5KV |
絕緣電阻 | 50MW 【測試線路與外殼間】 |
耐壓 | AC：10kV 50Hz 1min 【測試線路與外殼間】 |
充電電源 | AC220V±10% 50Hz |
直流電源 | DC19V 2600mAH 鋰離子可充電電池 |
測試電壓精度 | 標稱值的100%～110% |
輸出短路電流 | ≥5mA 【可訂做10mA】 |
工作溫度與濕度 | -10℃ ～ +50℃ ≤80%RH |
海拔高度 | ≤2000米 |
尺寸與重量 | 長270mm×寬220mm×高150mm |
重量 | 3kg |
Product Parameters
1. 輸出短路電流大，負載能力強，體積小，重量輕，便于攜帶。
2. 自動測試并顯示吸收比、偏振指數的測試值和測試時間。
3. 儀器具有自檢短路故障、自動放電、檢查測試電路是否正常等功能。
4. 儀器具有檢測被測產品是否帶電、帶電電壓、漏電流測試等功能。
5. Cx電容測試：測試被測電容產品的電容值，并在液晶屏上顯示。
6. 自動顯示儀器實時工作狀態：自檢-等待-測量-結束。
7. 短路保護：當短路狀態下漏電流較大時，儀器將自動停止測試。
8. 自動關機：測試結束10分鐘后無任何操作，儀器將自動關機。
9. 智能電池充電管理：液晶顯示電池電量、欠壓報警、低壓關機功能。
10. BURN模式：當被測產品出現短路故障或絕緣電阻值很低時，可選擇該模式嘗試燒穿。
11. 升壓報警功能：蜂鳴器報警聲提示有高壓輸出，遠離測試場地，測試結束后，警告聲自動停止。
12. 液晶屏和模擬指針雙顯示：液晶屏反映被測產品絕緣電阻值的準確性，模擬指針反映測試過程中絕緣電阻值的動態變化。

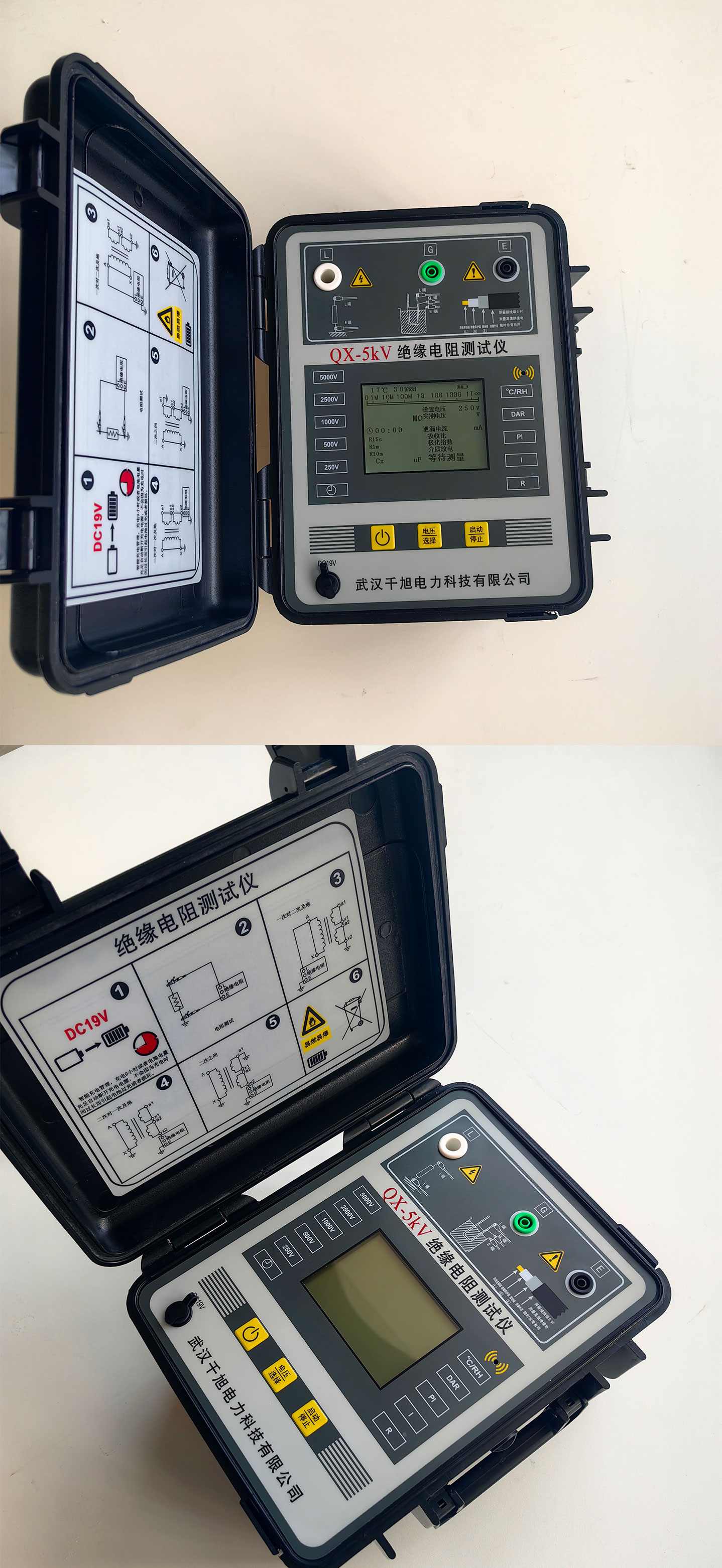

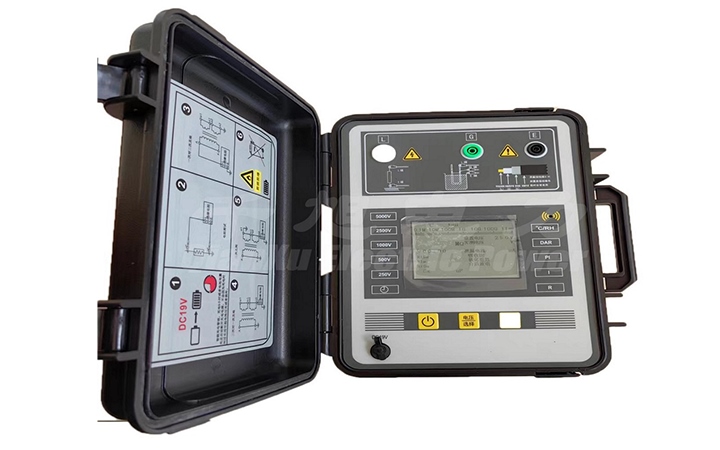

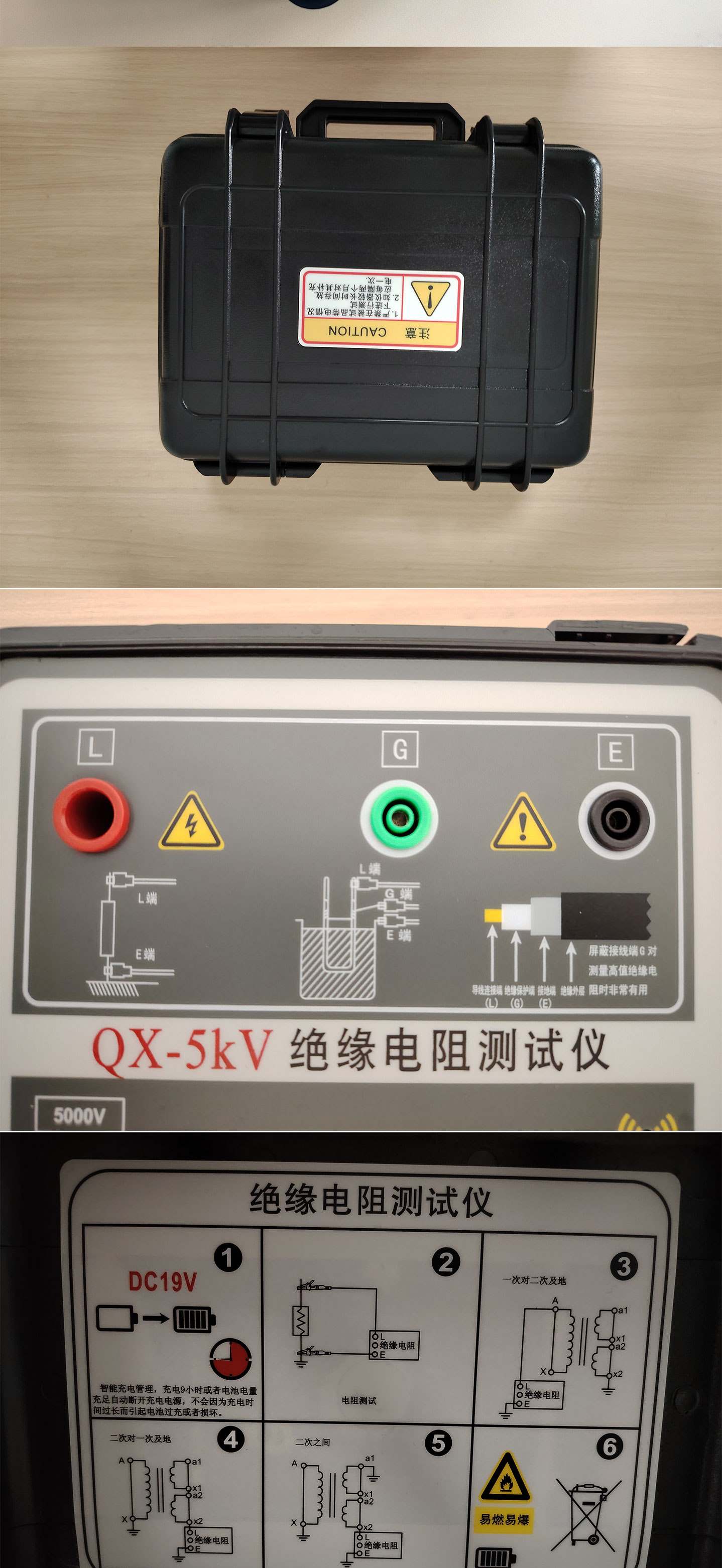

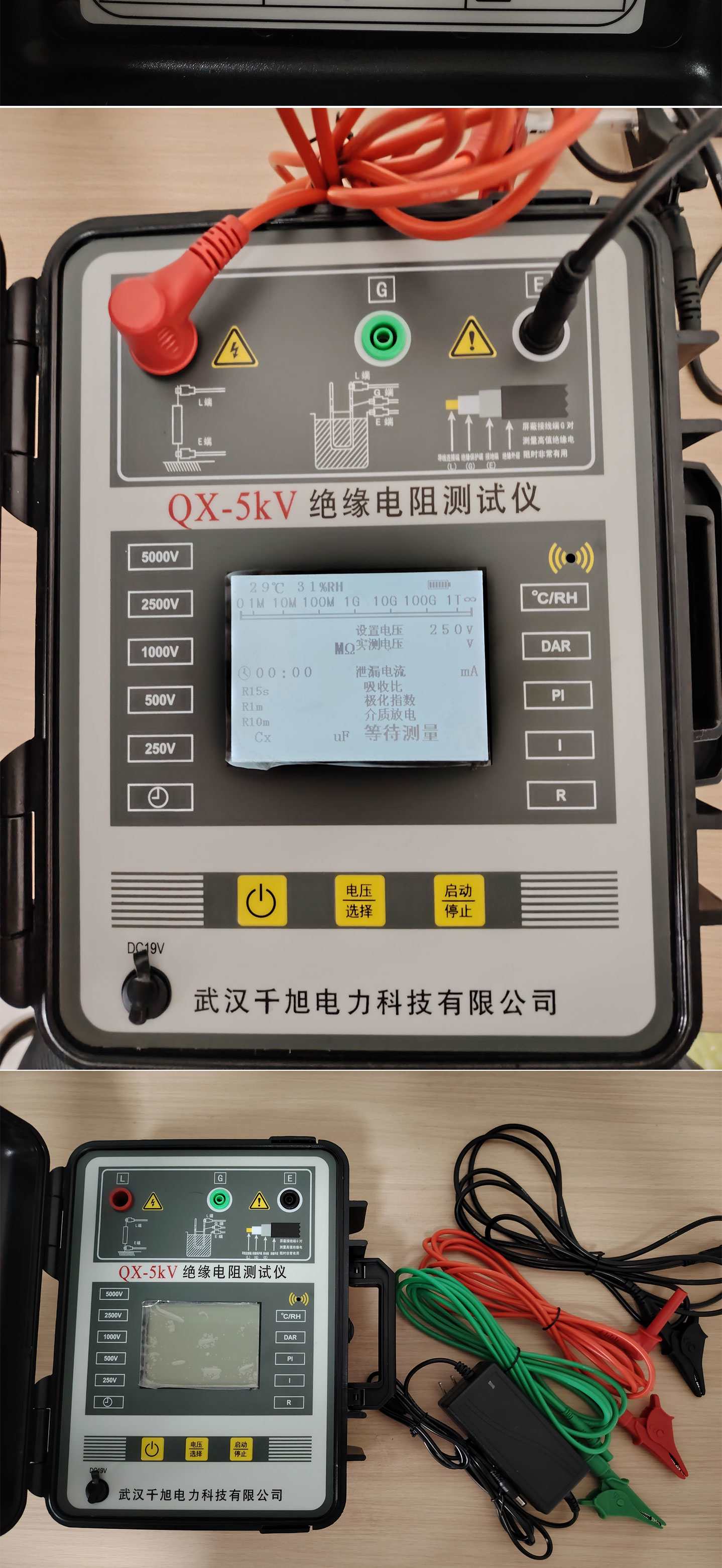

Product Image
Product Certificate
序 號 | 名 稱 | 單 位 | 數 量 |
1 | 測試儀主機(數字高壓兆歐表) | 臺 | 1 |
2 | 專用測試線（紅綠黑） | 套 | 1 |
3 | 專用充電器 | 個 | 1 |
4 | 儀器外包裝 | 個 | 1 |
5 | 使用說明書 | 份 | 1 |
6 | 產品合格證 | 張 | 1 |
7 | 出廠檢測報告 | 份 | 1 |
