千旭電力QXJB系列繼電保護測試儀是一款采用現代先進微電子技術和器件實現的新型小型化微機繼電保護測試儀。該測試儀符合電力部頒布的DL/T624-1997《微機繼電保護試驗裝置技術條件》，并在廣泛聽取用戶意見的基礎上進行了設計和改進,采用可靠的結構設計，確保性能穩定可靠，小型化設計，便于攜帶和操作。同時可以作為獨立設備進行操作，也可與筆記本電腦連接，提供更多功能和便利性，利用現代微電子技術和器件，實現了高性能、高精度的測試功能。

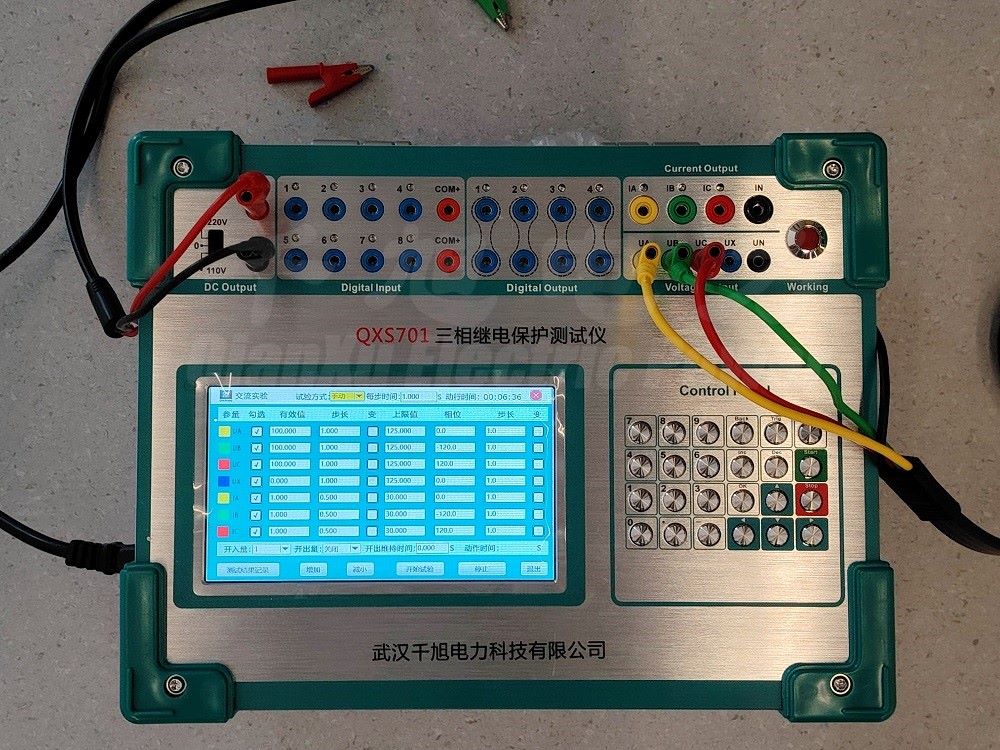

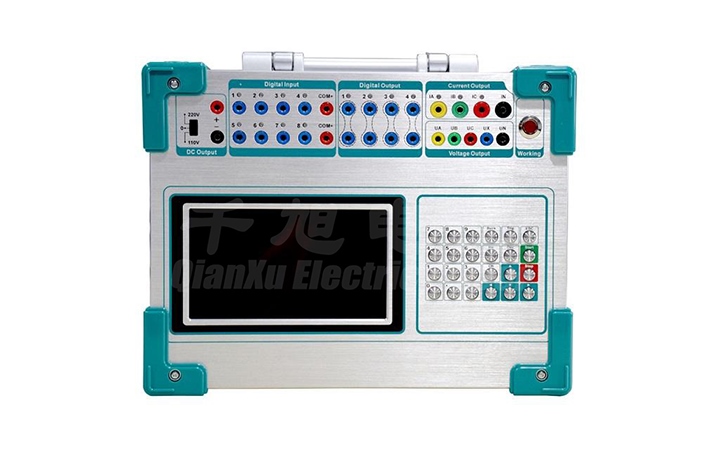

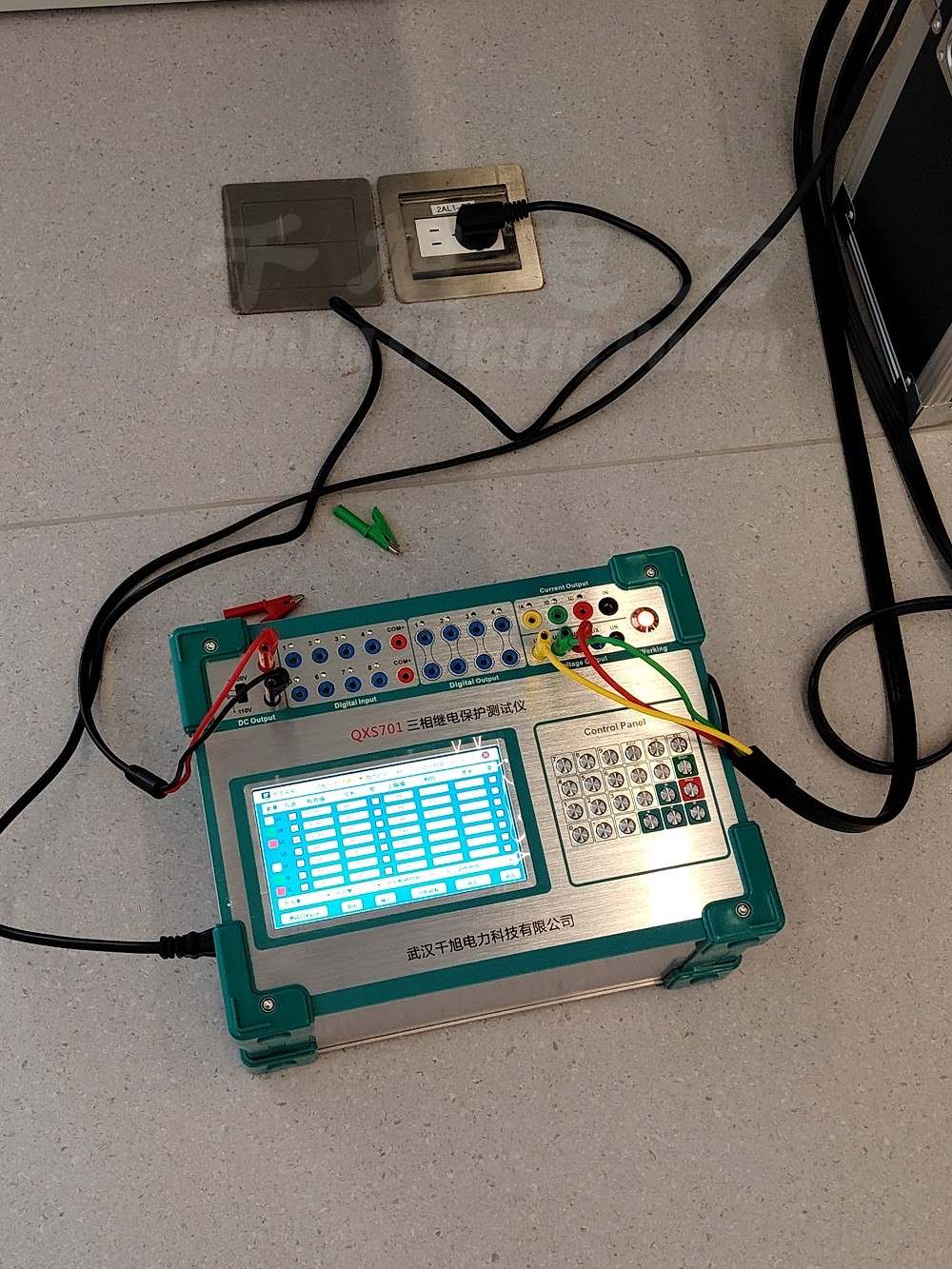

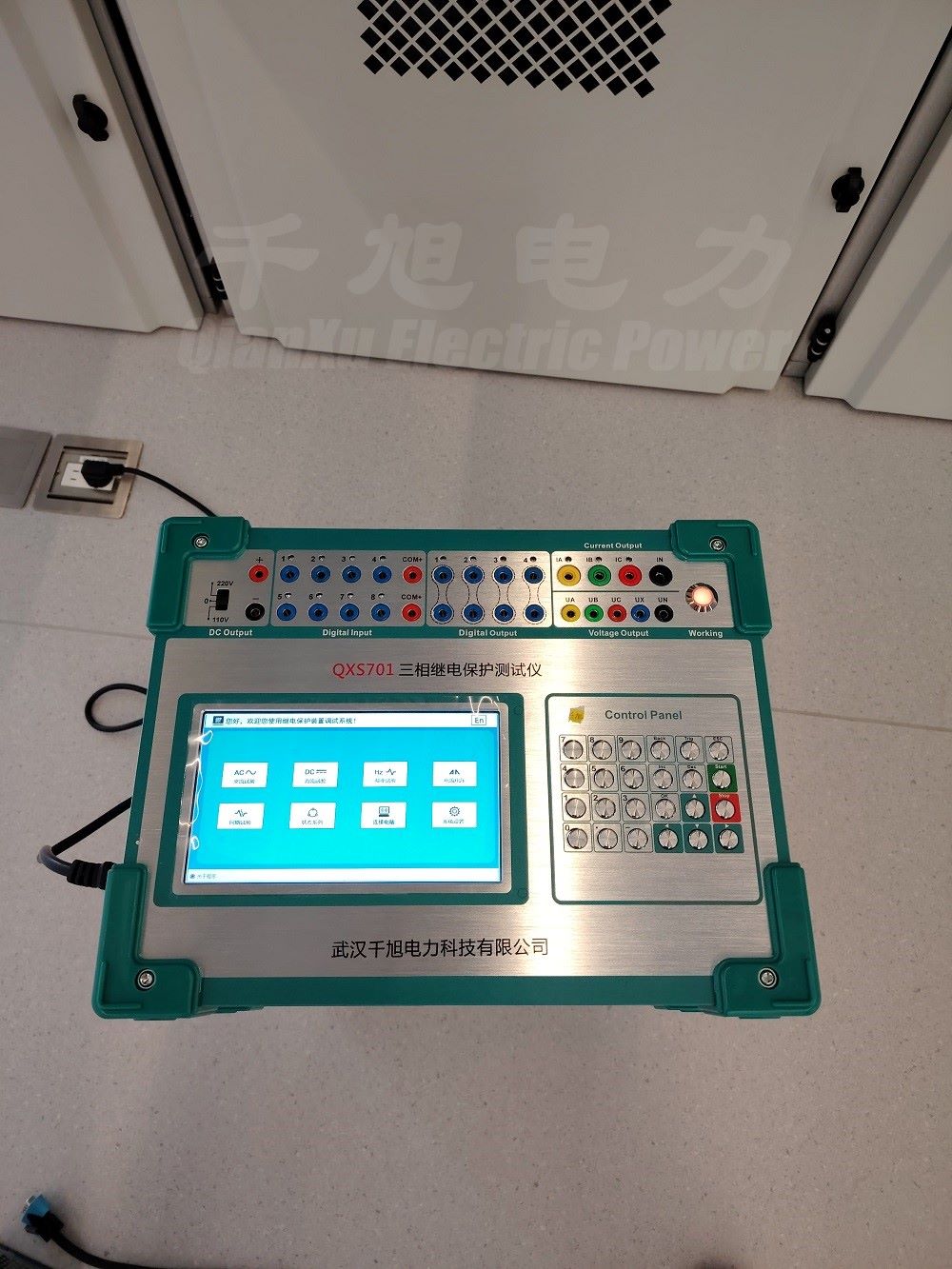

1、顯示屏：7寸電容觸摸彩色液晶屏，分辨率為800*480。

2、裝置輔助電源：可切換輸出直流0、110V、220V電源，最大輸出電流為2A，用于給保護裝置供電。

3、開關量輸入：用于采集保護裝置輸出開關量信號，可測量時間或檢測信號。繼電保護測試儀可識別有源接點和無源接點，最大有源接點直流電壓值DC220V。注意/4、當接有源接點時，+COM為電源正極。

5、提手：金屬握感提手，支撐整個機器的重量。

6、開關量輸出：用于模擬斷路器斷開，或與開關量輸入實現邏輯組合模擬，無源節點，最大遮斷容量為AC220V/1A。

7、三相電流輸出：IA、IB、IC，IN為公共端，LED亮表示電流源開路指示。

8、四相電壓輸出：UA、UB、UC，UX，UN為公共端。

9、LED工作指示：LED閃爍表示等待工作，LED常亮表示正在工作。

10、鍵盤：用于輸入定值數據，包含開始、停止、退出快捷鍵，以及上下左右方向鍵選擇功能。

11、面板：采用鋁板拉絲工藝。

12、REST：用于復位機器出現死機、花屏等異常狀態時。

13、通訊端口：“網口通訊”可外接筆記本電腦控制操作儀器；USB（選配）。

14、USB擴展接口：用于完成軟件升級。

15、電源接口：通過配套連接線接入AC220V交流電壓，內部保險規格為10A，5mm*10mm；ON為電源開，OFF為電源關。

16、接地：通過配套接地線安全接地。

17、散熱孔：為進氣孔，請勿遮擋。

18、風扇孔：內部為高速排風扇，請勿遮擋。
