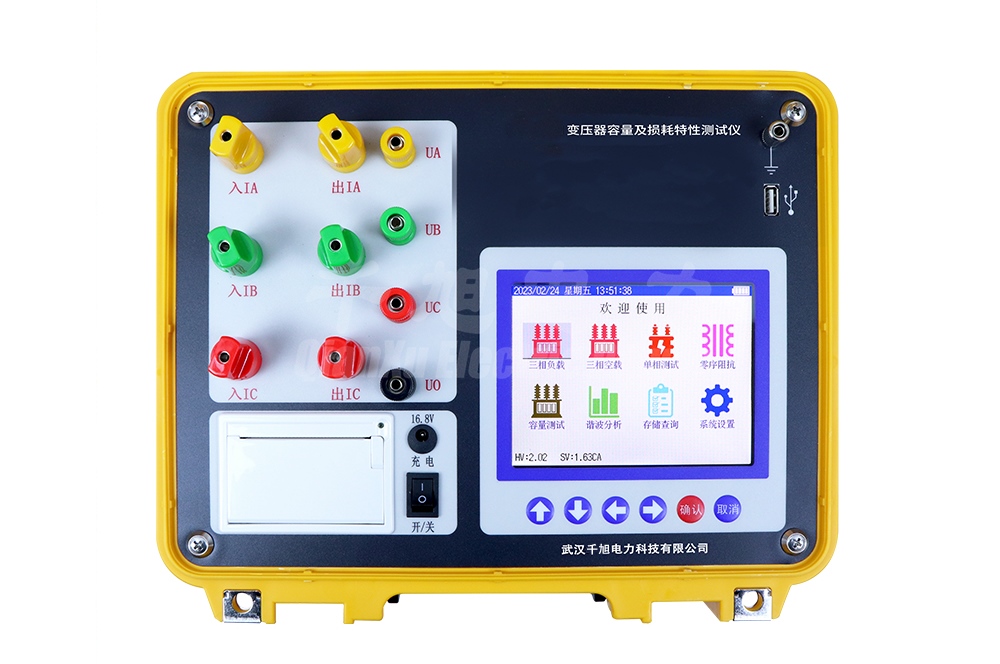

變壓器容量及空負載測試儀
變壓器作為電力系統中的重要組成部分，其性能直接影響到電力的穩定性和安全性。用于在不同電壓等級之間傳遞電能。為了確保變壓器在正常運行條件下能夠高效工作，定期進行容量及空負載測試顯得尤為重要。變壓器容量及空負載測試儀正是用于這一目的的專業設備，能夠幫助電力工程師和技術人員評估變壓器的工作狀態。其主要功能是通過電磁感應原理將交流電的電壓升高或降低，以適應不同的供電需求。變壓器的容量通常用千伏安（kVA）表示，反映了其能夠處理的最大功率?？肇撦d測試則是在沒有任何負載情況下檢查變壓器的性能，旨在評估其損耗、效率和其他關鍵參數。
變壓器容量及空負載測試儀它不僅能夠保證變壓器的性能和效率，還能有效預防潛在的故障。定期進行容量和空負載測試，有助于提高變壓器的使用壽命，減少故障率，從而實現更高效、更經濟的電力運營。
一、產品參數
基本測量精度：電壓、電流 ±（讀數×0.2%+2字）
功率（0.2≤cosφ≤1） ±（讀數×1.0%+2字）
容量 ±（讀數×10%+2字）
容量測量范圍：30kVA～65000kVA
電壓測量范圍：AC 50V～850V
電流測量范圍：AC 0.5A～100A
工作溫度：-10℃～40℃
環境濕度：10%～85%
存儲溫度：-20℃～50℃
外形尺寸：320mm×270mm×145mm
重量：5kg(不包括測試線)
二、主要特點
1、負載損耗顯示三相電壓、三相電流和三相功率，自動計算變壓器的阻抗電壓百分比，儀器可將負載損耗折算到額定溫度和額定電流下，自動識別油浸式或干式配電變壓器的鐵芯型號，具備報警自適應提示功能，便于現場使用。
2、空載損耗的測量顯示三相電壓、三相電流和三相功率，顯示施加電源波形的畸變率，自動計算空載電流并進行波形畸變校正，顯示油浸式或干式配電變壓器的鐵芯型號。
3、用于高壓側星形接線帶中性點的變壓器，記錄零序阻抗、零序電抗、零序電感、阻抗角及零序電阻。
4、內置可充電鋰電池，輸出三相正弦波逆變電源，輸出電壓自動調節，具備軟啟和軟停功能。
5、無需外部電源即可測量配電變壓器容量及判斷型號，同時顯示相關數據。
6、可在儀器允許范圍內直接測量，超出范圍可外接電壓、電流互感器。
7、大屏幕液晶顯示，支持中文菜單和提示，同一屏幕顯示三相電壓、電流、功率等相關數據。
8、交直流兩用：鋰電池或220V交流充電器供電。
三、接線操作

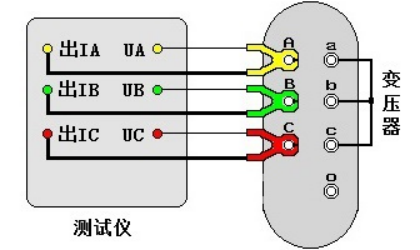

三相負載測試時，將測試儀電壓電流A、B、C接入變壓器高壓側，變壓器測低壓側短接。測試變壓器容量時，也是如此接線，如上圖。

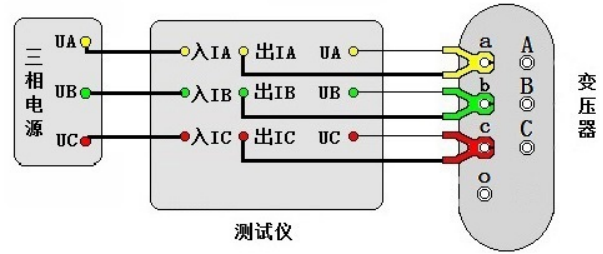

三相空載測試時，如需外接電源，則將測試儀電壓電流A、B、C接入變壓器低壓側，如上圖。
四、含義定義
1. 控制損耗（空載損耗）
在變壓器沒有負載時（即二次側沒有連接負載），由于鐵芯的磁通變化，導致的能量損耗。由于鐵損，鐵芯材料的性質，產生的渦流和磁滯損耗。再加上不分其他損耗，如絕緣材料的損耗等。
2. 負載損耗
當變壓器連接到負載時（即二次側有電流流動），由于線圈的電阻而產生的能量損耗。銅損：由于變壓器繞組的電阻引起的熱量損失，通常與負載電流的平方成正比。
變壓器的總體損耗是這兩種損耗的總和。控制損耗在變壓器空載時占主導，而負載損耗則在變壓器負載時占主導。優化這兩種損耗是提高變壓器效率的重要手段。
在發電廠和變電站中，變壓器容量及空負載測試儀被廣泛用于設備的安裝、調試和定期檢修，通過定期測試，確保電力設備的安全與穩定運行，
變壓器制造與維修，在變壓器的生產和維護過程中，測試儀可用于質量控制，確保每臺出廠的設備符合國家和行業標準。
