回路電阻測試儀

高壓開關是一種用于電力系統中控制和保護電路的設備，通常用于額定電壓超過1kV的場合。它們在電力傳輸和分配中起著至關重要的作用。但是高壓開關現場的定期維護也是至關重要的，所以我們配備的回路電阻測試儀是在現場有效發現各種高壓開關合閘狀態下的觸頭接觸情況，判斷是否出現安全隱患。

定期對高壓開關進行回路電阻測試的主要原因

檢查接觸電阻：高壓開關中的接觸點如果存在腐蝕、污垢或磨損，可能導致接觸電阻增大，從而影響設備的正常運行?；芈冯娮铚y試可以幫助識別這些問題。

早期發現問題：通過定期測試，可以及早發現潛在的接觸不良或故障，防止高壓開關在運行中發生意外停機或設備損壞。

降低火災風險：高接觸電阻會導致局部過熱，增加火災風險。測試可以確保開關的安全運行，降低事故發生的概率。

滿足檢測要求：許多行業和企業有定期維護和檢測的標準規定，回路電阻測試是常見的維護項目之一。

提高系統穩定性：定期測試有助于確保高壓開關在各種負荷條件下的可靠性和穩定性，從而確保電力系統的正常運行。

評估老化程度：隨著時間的推移，高壓開關的性能可能會下降。測試可以幫助評估其老化程度和剩余使用壽命。

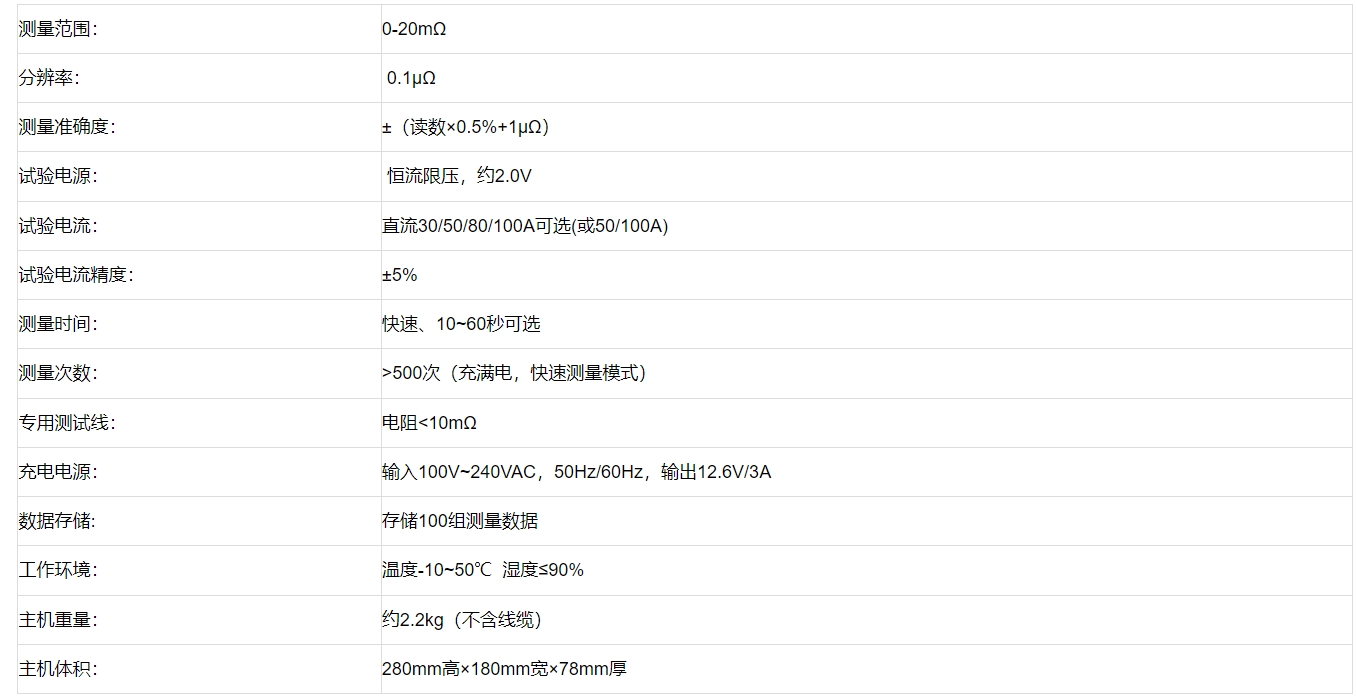

參數界面

試驗接線及操作

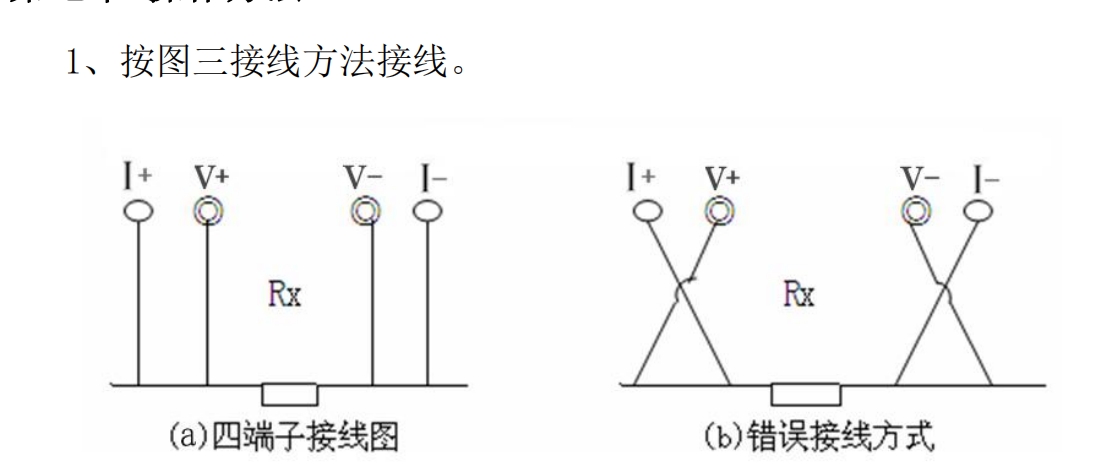

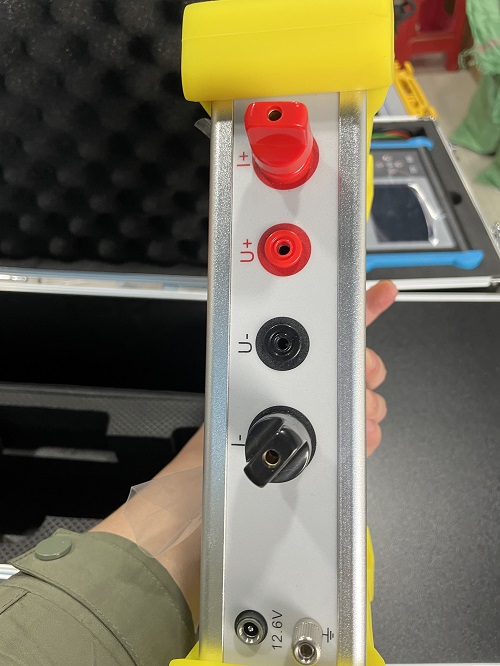

儀器按照傳統的電阻測量接線方法，四段子接線法，將電壓電流線分別夾在被試品兩端，電壓測試線在內電流測試線在外（原因是電流測試線在內會導致并聯壓降，無法有效檢測出被試品的準確電壓），后者是錯誤接線，將斷路器合閘后分別接上電壓電流線。

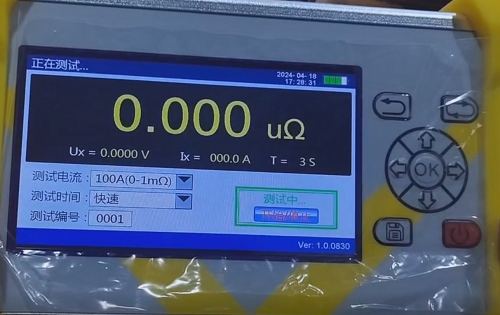

儀器開機并啟動如下圖：

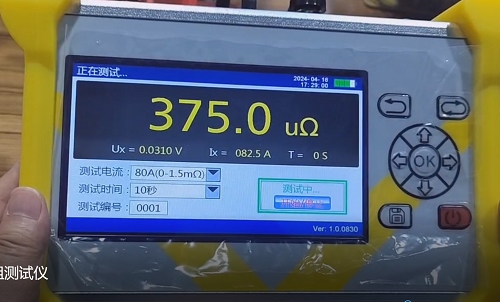

國家標準要求不小于100A的大電流進行測試，之所以采用大電流是可以有效沖擊開關接觸點的氧化薄膜，對開關維護起到保護作用，選擇100A電流，測試時間選擇快速，即點擊開始試驗，等待數秒后結果如下：

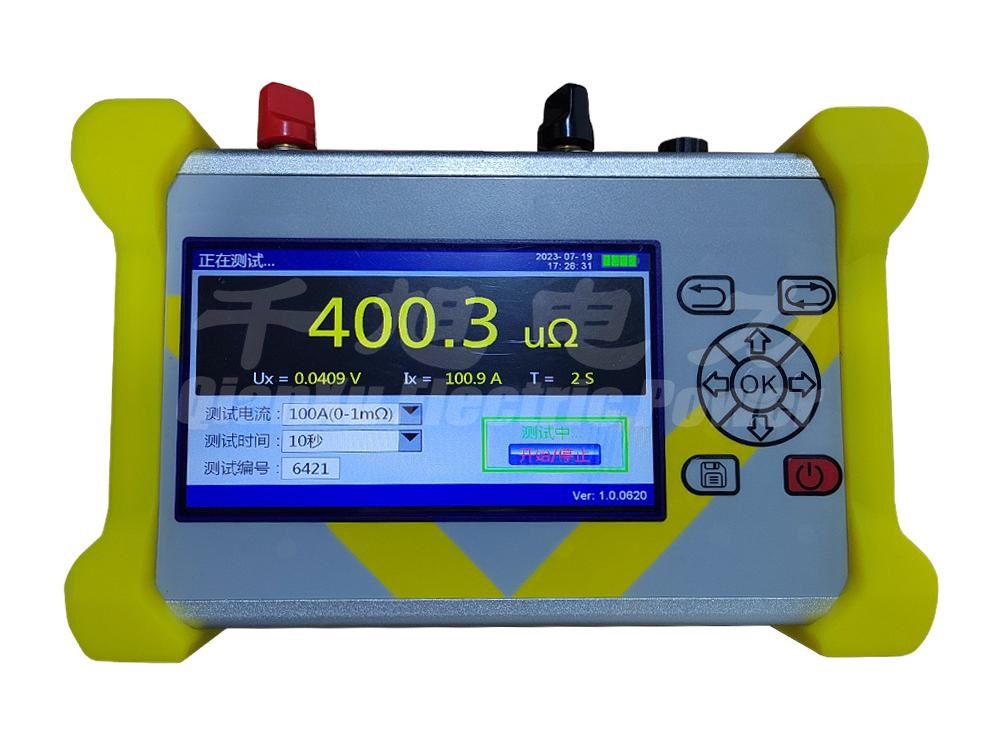

這里是采用標準電阻375μΩ進行演示操作，實際測試10kV高壓斷路器接觸電阻只有幾十微歐左右，測試完畢后可以點擊保存或者打印數據，該款手持式回路電阻測試儀是采用鋰電池供電，配置外置打印機，可以對一些數據進行保存打印，相對于傳統的回路電阻測試儀來說方便耐用。

各常規型號回路電阻表

測試周期

高壓開關回路電阻測試的周期通常取決于設備的具體使用情況、環境條件以及相關行業標準。一般建議的測試周期如下：

1. 年度測試

常規維護：對于大多數高壓開關，每年進行一次回路電阻測試是比較常見的做法。

2. 設備運行條件

頻繁操作：如果高壓開關頻繁操作或處于惡劣環境中（如高濕、高溫或污染嚴重），可能需要增加測試頻率，建議每6個月進行一次。

3. 新安裝設備

初始測試：新安裝的高壓開關在投入使用前，應進行首次電阻測試，以確保其性能符合規范。

4. 故障后檢查

故障維修后：在高壓開關出現故障或維修后，應進行回路電阻測試，以確認修復工作是否有效。

5. 行業規范

遵循標準：不同的行業或地區可能會有特定的標準或規定，建議根據相關的行業規范進行測試，比如沿海地方由于濕氣重，鹽分高，所以測試頻率大于內地。

測試報表
