適用于35kV及以下繼電保護裝置的調試，配套試驗等，手提式三相繼電保護測試儀質量輕，易于攜帶，精度高。
參考標準：GB 50150-2016 GB/T 7261-2016，DL/T 624-2010
● 四相電壓，三相電流輸出
● 10.4 寸分辨率為 800×600 的 LED 真彩顯示屏
● 裸機質量約12.5Kg
注：本產品享受免費技術指導、保修、軟件升級等服務。
歡迎致電：15927335914
Product Introduction
千旭電力QXJB系列手提式三相繼電保護測試儀的描述表明它具有許多先進特性，使其成為一款性能優越的測試設備。主機采用了DSP FPGA結構，具有真正的16位DAC輸出，內置新型模塊化高保真線性大功率放大器，這些技術結構保證了高質量的信號輸出和精準的測試結果。手提式三相繼電保護測試儀采用Windows XP操作系統，具有強大的功能，易于操作和控制，為用戶提供了靈活的測試環境。手提式三相繼電保護測試儀具有便攜式設計，配備7英寸電容觸摸彩色液晶屏，體積小巧，便于攜帶和操作，適合現場測試使用，結合了大型測試儀的優越性能和小型測試儀的緊湊、靈活、操作方便、可靠性高等優點，具有較高的性價比，是值得信賴的工具。
手提式三相繼電保護測試儀通過采用現代微電子技術和器件，結合先進的結構設計和便攜式特點，為繼電保護工作人員提供了一款功能強大、性能穩定的測試工具，有助于提高測試效率和準確性。
Product Introduction
1. 交流電流源（3*30A）
單相電流輸出（有效值） | 0--30A/相，精度：0.2% ±5mA |
三相并聯輸出(有效值) | 0--90A/三相同相位并聯輸出 |
相電流長時間允許工作值(有效值) | 10A |
每相最大輸出功率 | 300VA |
三相并聯電流最大輸出功率 | 800VA |
三并電流最大輸出允許工作時間 | 5s |
頻率范圍 | 0--1000Hz，精度0.001Hz |
諧波次數 | 2--20次 |
相位 | 0--360°，精度0.1° |
2．直流電流源
直流電流輸出 | 0--±10A/相，精度：0.5% ±5mA |
3．交流電壓源
單相電壓輸出（有效值） | 0--120V/相，精度：0.2% ±5mV |
線電壓輸出（有效值） | 0--240V |
相電壓/線電壓輸出功率 | 75VA/100VA |
頻率范圍 | 0--1000Hz，精度：0.001Hz |
諧波次數 | 2--20次 |
相位 | 0--360°，精度：0.1° |
4．直流電壓源
單相電壓輸出幅值 | 0--±160V，精度：0.2% ±5mV |
線電壓輸出幅值 | 0--±320V |
相電壓/線電壓輸出功率 | 90VA/180VA |
5．開關量端子
開關量輸入端子 | 8對 |
空接點 | 1--20mA，24V 裝置內部有源輸出 |
電位翻轉 | 無源接點：低阻短接信號 有源接點：0-250V DC |
開關量輸出端子 | 4對，空接點，遮斷容量：110V/2A，220V/1A |
6．其他
時間范圍 | 1ms--9999s，測量精度：1ms |
單機體積重量 | 體積 328 x 168 x 250mm3，約12.5Kg |
電源 | AC220V±10%，50Hz，10A |
7．交流電流工作時間
10A≥工作電流 | 工作時間＞60分鐘 |
20A≥工作電流≥10A | 工作時間＞70S |
30A≥工作電流≥20A | 工作時間＞15S |
工作電流≥30A | 工作時間＞5S |
Product Parameters
1、多功能測試：支持各種傳統繼電器、保護裝置以及現代微機保護系統的測試，包括變壓器差動保護和后備保護。
2、符合標準：符合GB/T 7261-2016和DL/T 624-2010等相關國家標準，確保測試結果的準確性和可靠性。
3、操作界面友好：采用經典Windows XP操作界面，操作簡單快捷，配備高性能嵌入式工控計算機和LED顯示屏，提供豐富信息。
4、系統穩定性：具有系統恢復功能，避免非法關機或誤操作導致系統崩潰，保證設備的穩定性和可靠性。
5、便利操作：配備快接按鈕和光電鼠標，操作類似普通PC，方便用戶進行各種操作。
6、高精度輸出：主控板采用DSP FPGA結構，16位DAC輸出，提供高密度正弦波，提高波形質量和測試儀精度。
7、USB通訊：采用USB接口與PC機通訊，無需轉接線，操作便捷。
8、GPS同步功能：支持GPS同步測試，實現異地兩臺測試儀的同步交換測試，提高測試效率和準確性。
9、直流輔助電壓源輸出：配備獨立直流輔助電壓源輸出，可用于需要直流電源的繼電器或保護裝置。
10、軟件自校準功能：具有軟件自校準功能，無需手動調節電位器，提高了精度的穩定性和可靠性。
繼電保護類型 | 測試項目 | 建議試驗?zāi)K | 備 注 |
信號繼電器 | 相應的測試項目 | 直流試驗 中間繼電器 直流試驗 | 若是要求交、直流混合輸入的中間繼電器，請?jiān)凇敖恢绷髟囼?yàn)”模塊中測試。 額定電流太小的信號繼電器，可用測試儀的電壓回路輸出測試。 |
時間繼電器 | |||
中間繼電器 | |||
重合閘繼電器 | |||
電流繼電器 | 相應的測試項目 | 交流試驗 電流電壓 反時限電流繼電器 直流試驗
| 可在“交流試驗”專門的序分量模塊中測試序分量繼電器。 也可在“反時限過流”中測試反時限繼電器。 |
過(欠)電壓 繼電器 | |||
序分量繼電器 | |||
同步檢查（或相位比較）繼電器 | |||
反時限電流繼電器 | |||
差動繼電器 | 直流助磁特性 | 差動繼電器 差動試驗 諧波試驗 | 試驗時請參考說明書中的“差動試驗”的接線方式正確接線。 |
諧波制動特性 | |||
比例制動特性 | 差動試驗、 差動繼電器 交流試驗 | ||
功率(方向)繼電器 | 相應的測試項目 | 功率方向 交流試驗
| 測試功率（方向）繼電器前，應預先確定接線類型，和保護大致的動作邊界。 |
阻抗繼電器 | |||
同期繼電器 | 相應的測試項目 | 同期試驗 交流試驗 | “同期試驗”模塊由測試儀的UA、UB分別作為系統側和待并側電壓輸出，可測動作頻率，動作電壓和相位，并可進行自動準同期試驗。 |
頻率繼電器 | 相應的測試項目 | 頻率試驗 | 能測試動作頻率和滑差閉鎖定值。 |
繼電器保護類型 | 測試項目 | 建議試驗?zāi)K | 備 注 | |
線 路 保 護 | 多段過流 | 相應的測試項目 | 交流試驗 頻率試驗 功率方向 | 只要方法得當，用“交流試驗”模塊能進行大部分繼電器和微機保護的試驗，應重點學習該模塊。 |
過（欠）電壓 | ||||
序分量電壓電流 | ||||
頻率裝置 | ||||
功率方向保護 | ||||
重合閘及轉換性故障 | 相應的測試項目 | 整組試驗 狀態系列 | 要求測試檢同期和檢無壓，用Ux作為待并側電壓輸出。 | |
距離和零序 | 距離和零序定值校驗 | 阻抗階梯 零序保護 | “阻抗階梯”和“零序保護”均能一次性自動測試多段、各種故障類型、各種相別的距離和零序定值。 | |
阻抗特性 | 阻抗相位特性 | |||
工頻變化量距離 | 定值校驗 | 工頻變化量距離 | 應設置故障電流足夠大，比如10~15A（當5A制CT時）。 | |
復合電壓閉鎖 （方向）過流 |
過流、低壓、負序電壓閉鎖過流等 |
交流試驗
| 有的保護的“低電壓”和“負序電壓”由不同的端子輸入，試驗時需更換接線。 | |
低周、低壓 減載裝置 | 相應的測試項目 | 同期低周 頻率試驗 交流試驗 | 若其它條件都滿足，裝置卻不能動作，請確認裝置是否還需要同時輸入電流和開關接點。 | |
發 變 組 保 護 | 差動保護 | 比例制動特性 |
差動繼電器 差動保護 交流試驗 | 發電機差動保護，用“差動保護”進行試驗時，可看作接線為Y/Y，高、低壓側平衡系數均為1 的變壓器保護。 “差動試驗”注重曲線特性搜索，分比例制動邊界搜索，比例制動定點測試，諧波制動邊界搜索，諧波制動定點測試，能全面測試差動保護。 |
諧波制動特性 | 差動試驗 差動保護 諧波試驗 | |||
失 磁 保 護 | 相應的測試項目 | 交流試驗 | 試驗時應注重輸出的電壓、電流的夾角。 | |
勵 磁 保 護 | ||||
復合電壓閉鎖（方向）過流（后備） | 相應的測試項目 | 交流試驗 | ||
其 它 保 護 | 自動準同期裝置 | 相應的測試項目 | 同期試驗 | 做自動調整試驗時，測試各開入量，必須按說明書要求接線。 |
備 自 投 裝 置 | 動作邏輯和各開關動作時間 | 狀態系列 | 試驗前預想好試驗過程，正確接線是試驗成功的關鍵。 | |
母線差動保護 光纖線路差動保護 | 相應的測試項目 | 交流試驗 | 請參見附錄6中“南瑞部分保護”有關BP－2B和RCS－915的說明 試驗前先確定裝置是否形成“自環”，若是，則保護的動作值應等于其整定值的一半。 | |

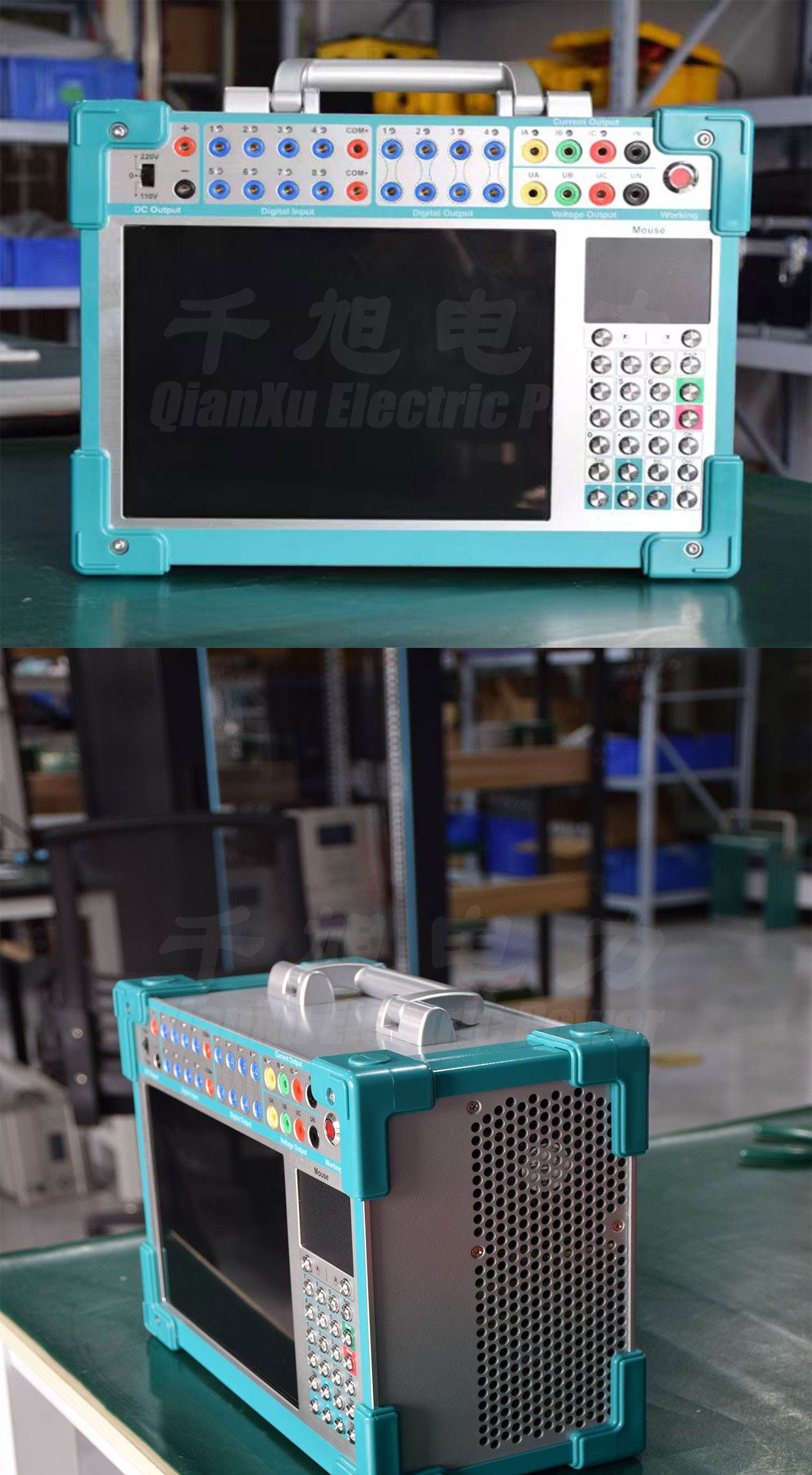

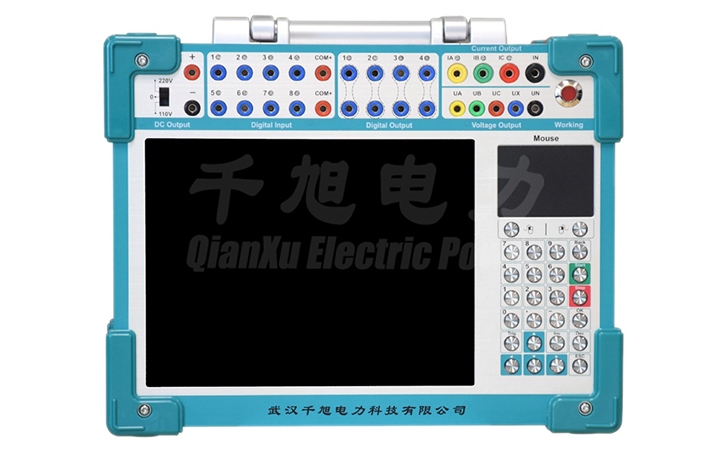

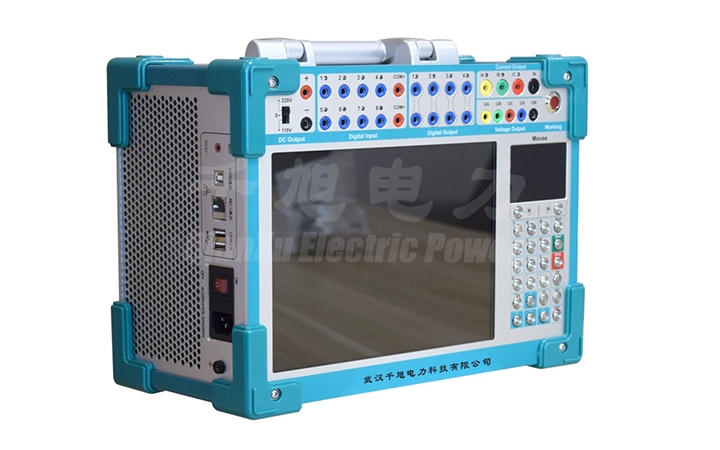

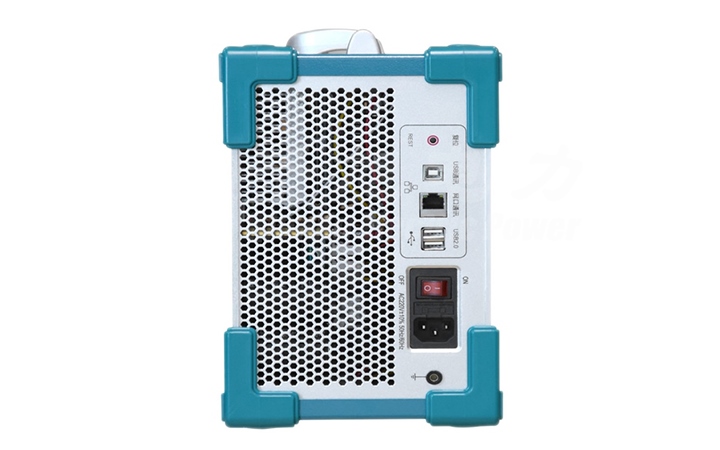

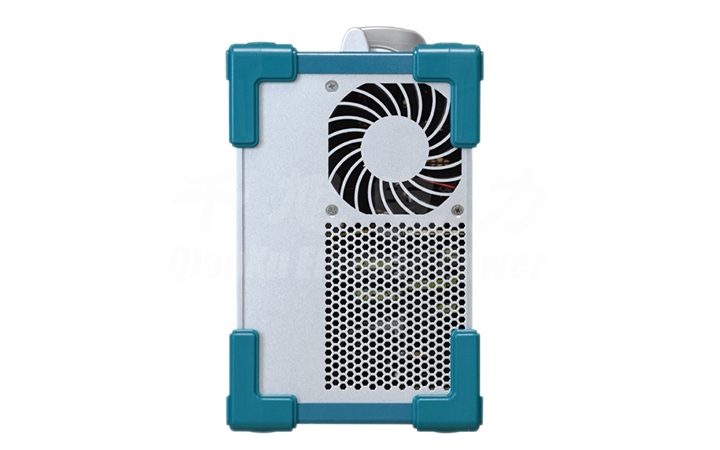

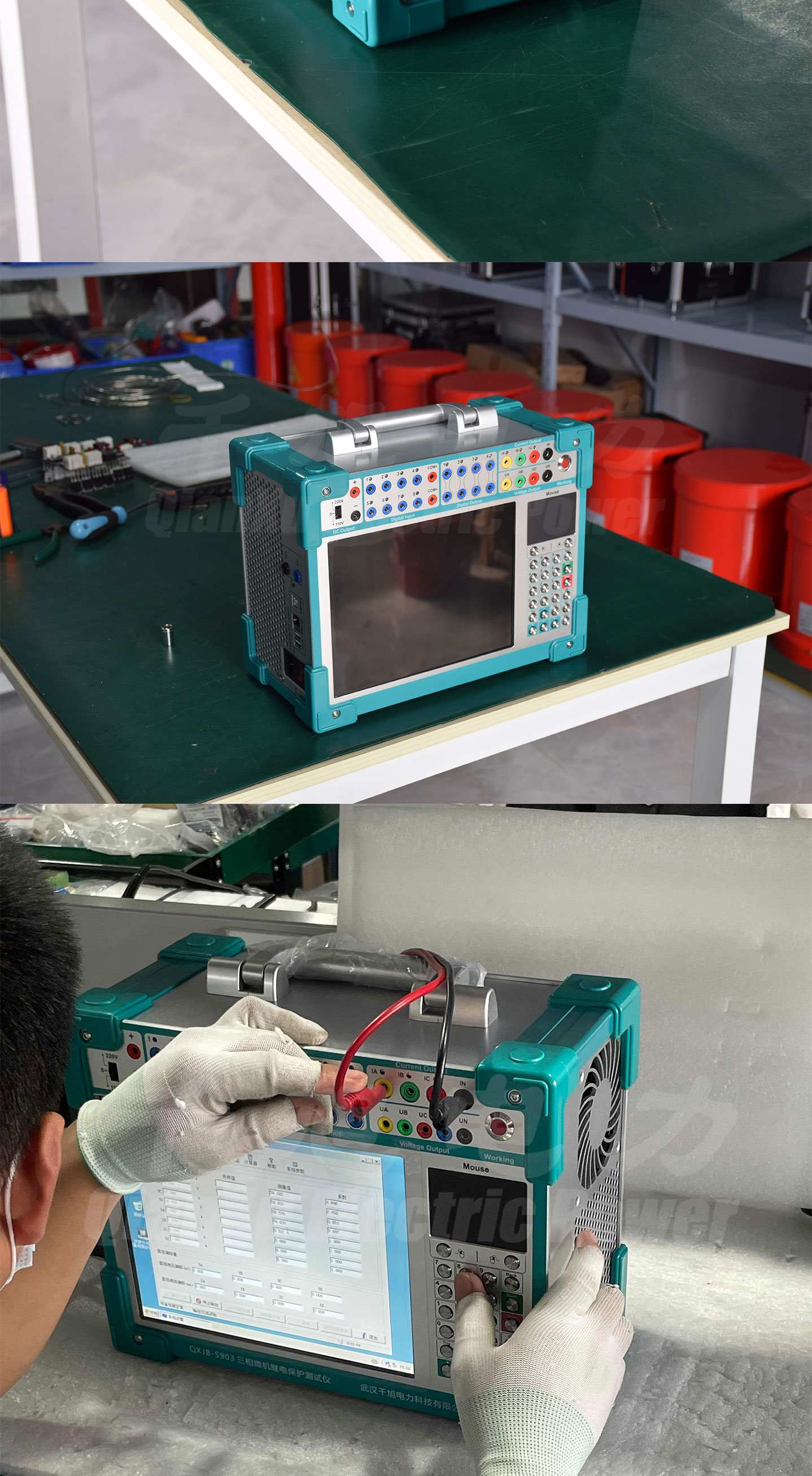

Product Image
Product Certificate

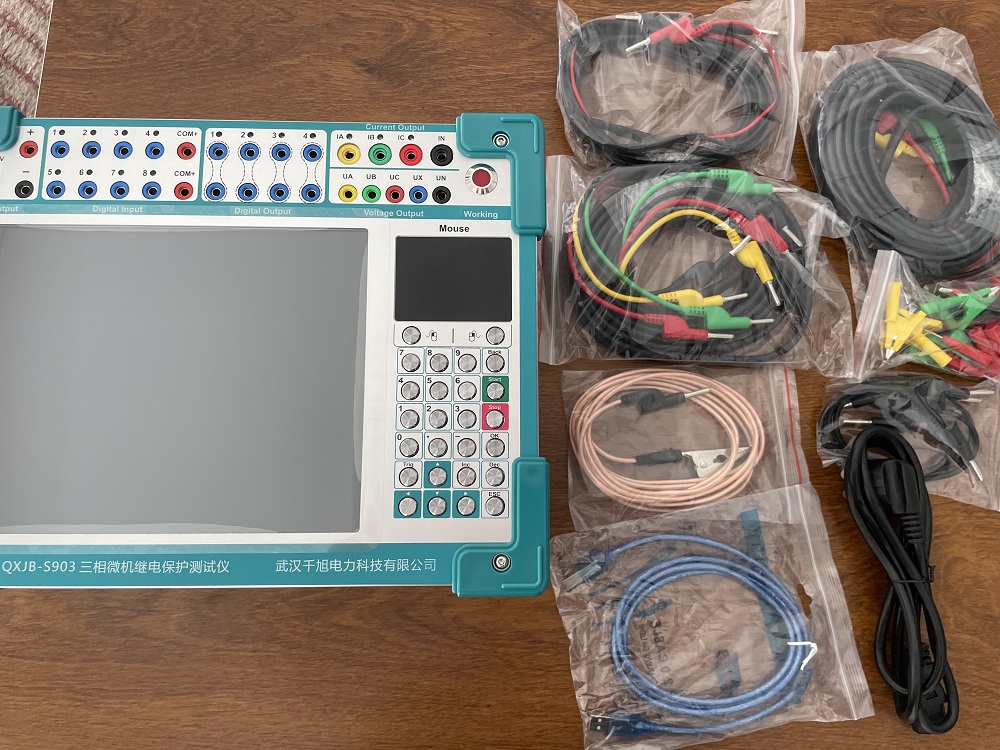

1. 繼電保護測試儀主機 | 1臺 |
2. 機箱 | 1臺 |
3. 測試線包 | 1包 |
4. 電流測試線 | 1根 |
5. 電壓測試線 | 1根 |
6. 關量測試線 | 1根 |
7. 電源線 | 1根 |
8. 接地線 | 1根 |
9. 插針、插鼻 | 1包 |
10. USB數據線 | 1根 |
11. 光盤軟件 | （需要遠程發送） |
12. 10A保險管 | 2個 |
13. 2A保險管 | 2個 |
14. 說明書 | 1份 |
15. 合格證 | 1張 |
16. 檢驗報告 | 1份 |
