多倍頻感應耐壓測試儀
多倍頻耐壓感應測試儀是一種專門用于高壓電氣設備絕緣性能測試的重要儀器。它通過施加多倍頻（通常是工頻的幾倍頻）電壓，檢測設備的絕緣水平，以確保其在實際運行中能夠安全可靠地工作。這種測試儀器廣泛應用于電力、交通、冶金等行業的設備維護與檢修中，具有重要的安全意義。
一、工作原理
設備首先將工頻交流電源（50Hz或60Hz）轉換為目標頻率，通常是工頻的2倍、3倍或5倍。通過高頻電壓施加于被測設備上，能夠更有效地測試絕緣性能。經過頻率轉換后，儀器將高頻電壓施加到被測設備的絕緣部分，此過程可以使絕緣材料在高頻條件下更好地暴露其潛在的缺陷。

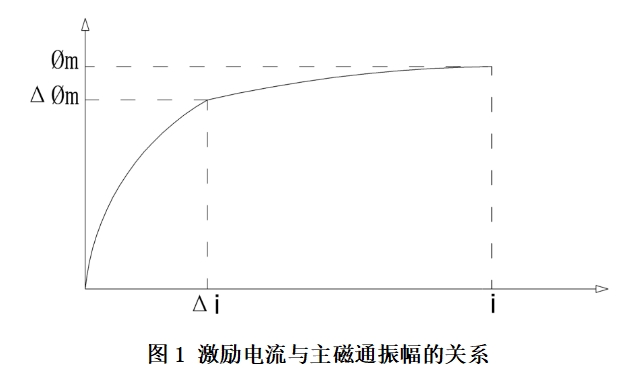

做感應耐壓試驗的頻率常規都在2倍頻率以上，是因為的勵磁電流I主磁通振幅的特性曲線一般設計在額定頻率和額定電壓下接近彎曲飽和部分,如下圖所示,又因在電源頻率不變的情況下，主磁通?m決定于外加電壓U，即：
U=E=4.44Wf?m
其中，U是外加電源電壓(V),E是加電繞組的感應電動勢(V),f是外加電源頻率(Hz),W是加電繞組的匝數(n)。
所以給變壓器加兩倍額定電壓以上的電壓必然會導致鐵芯嚴重飽和，主磁通?m增大，由圖可知，激勵電流i會急劇增加，致使變壓器發熱燒毀；為了使變壓器在加兩倍壓以上時鐵芯仍不飽和，需要提高電源的頻率至兩倍頻以上。

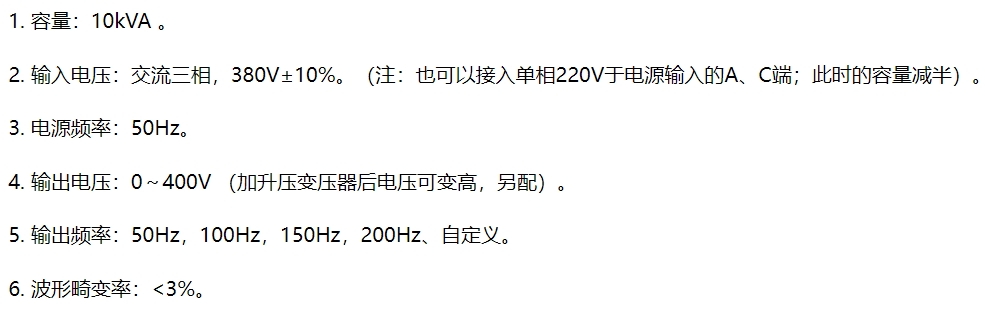

二、參數特點
常規容量在 5kVA、10kVA等以上，測試110kV或者220kV互感器或變壓器則需要定制，配置補償電容等裝置。

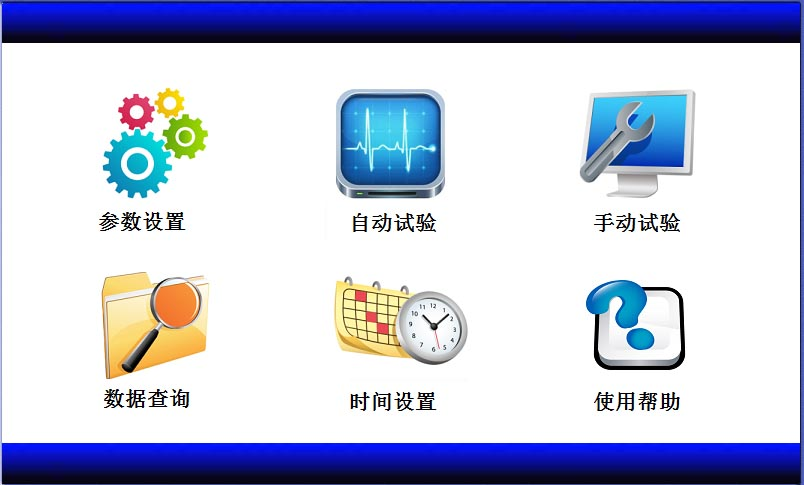

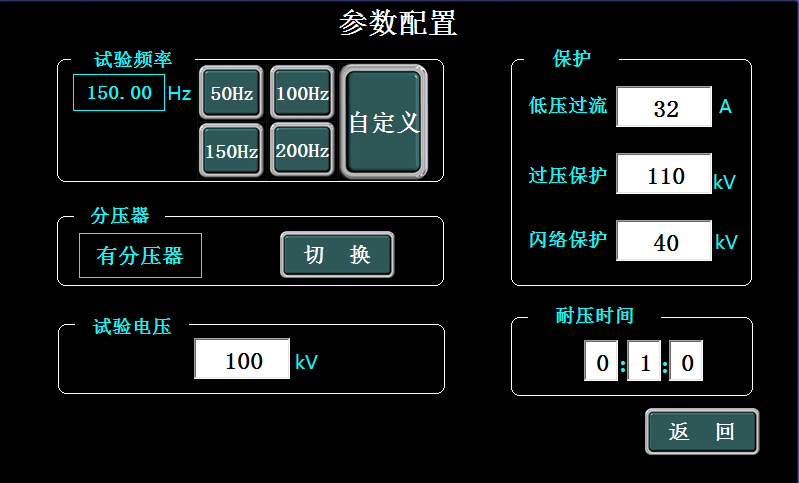

三、應用界面
四、主要領域
電力行業：在電力生產和傳輸過程中，對變壓器、互感器等進行定期絕緣測試，確保設備的安全運行。
交通運輸：在鐵路、地鐵等交通系統中，對電氣設備的絕緣性能進行監測，保障系統的穩定性與安全性。
冶金工業：在冶煉及相關生產線中，定期檢測大型電機和其他電氣設備，防止因絕緣老化導致的設備故障。
科研院所：用于電氣工程及相關領域的實驗室測試，幫助科研人員評估不同材料在高頻條件下的絕緣性能。
五、使用注意事項
安全操作：在進行高壓測試時，務必遵循相關安全規范，確保操作人員的安全。
設備維護：定期對測試儀器進行校準和維護，確保其性能穩定可靠。
數據分析：在分析測試數據時，結合設備的實際使用情況進行綜合判斷，以獲得準確的維護建議。
環境因素：注意測試環境的溫濕度變化，這些因素可能對測試結果產生影響。
