電纜故障測試儀

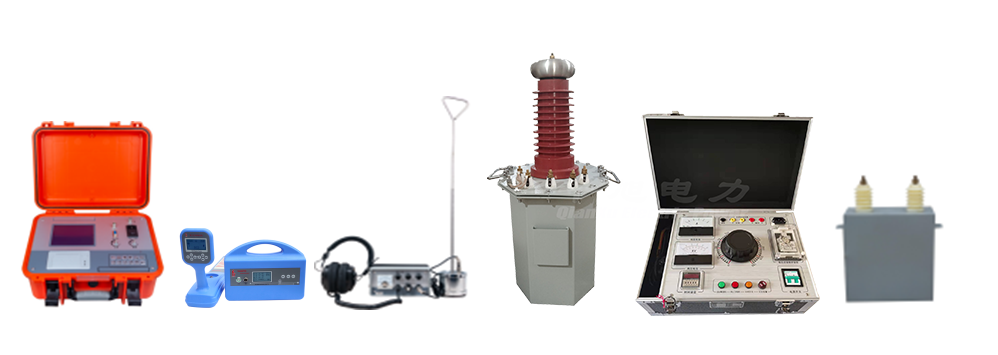

用于檢測35kV及以下電壓等級電力電纜主絕緣故障、校準電纜長度以及準確檢測電纜的埋設方向和深度。主要是由以下幾部分組成：主機、定點儀、管道定位儀、高壓脈沖電容器、球隙、放電棒、交直流試驗變壓器和控制箱。適用于測量電力電纜、高頻同軸電纜、市話電纜、路燈電纜，以及各種材質、不同截面、不同介質的埋地電線故障查找。
電纜故障定位儀：
采用聲學方法來確定電力電纜的故障點。通過脈沖放電發生器產生電子閃絡，探頭拾取并放大電子閃絡波的聲磁信號，通過聽覺和視覺進行判斷。在故障點的粗測量范圍內完成定位任務。
管道定位器：
利用電磁感應原理檢測地下電纜的精確方向和深度，定位電纜的斷路、短路和外皮故障點。可用于查找電纜（帶電或不帶電）的路徑，也可用于查找直埋電纜中的故障。接收器和發射器（發射夾、接收夾、A型架可選）。
Product Introduction
主機
采樣頻率：100MHz；
脈沖寬度：0.1uS/2uS；
最小分辨率2.0m(100m/us)
測試盲區：≤20m；
測距范圍：≥30km；
測量誤差：≤±（0.5％×L+1m），L為電纜長度；
通訊接口：RS232；
供電方式：充電AC 220V±10%，50Hz/60Hz；內置5200mAH鋰電供電；
工作條件：-25～+45℃，相對濕度≤90％；
體 積：358L×284W×168H
重 量：4.6kg
定點儀
可同步接收故障點放電時產生的聲波和電磁波，用于確定電纜故障點位置。
放大倍數，50萬倍。
工作電壓：±9V±20%
靜態電流：＜10mA
接收信號：故障點放電時的振動和磁場信號
輸出阻抗：350Ω
定位精度：0.2m
管線定位儀
1、接收機
工作頻率：低頻、中頻，高頻，射頻 50HZ
天線模式：波谷法（豎直線圈）、波峰法（水平線圈）
聲音指示：隨信號強度變化的調頻音調
電流指示：顯示被測電纜的有效電流值(單位：mA)
工作溫度：-10°C——+55°C
電池型號：可充電電池
電量指示：圖形顯示
電池壽命：連續工作>8小時：間斷工作 >16小時
尺寸大小：70×20×11CM
重 量：3公斤（帶電池）
信號強度表示：梯形圖、數字量程0——999
增益控制：手動調節 動態范圍為100db
探測深度：最大探測不小于10米
最大探測距離：直連法時絕緣良好的電纜最大可達15KM
深度測量：按深度鍵 三位數字顯示，最大可測深達2.5米
精 度*：低頻：±（1—5）%≤2.5米 射頻：±（5—12）%≤2.5米
*取決于現場環境、非同心線的形狀、鄰近管線的數目以及土壤的返回電流
2、發射機
工作頻率：低頻、中頻，高頻，射頻
工作模式：直連法、耦合法、感應法
匹配負載：5歐姆—3000歐姆
阻抗顯示：五位數字
過熱過流：自動保護
功率輸出：低擋、中檔、高擋
電池類型：8節一號堿性電池
電池壽命：連續工作4小時至8小時取決于使用時的頻率、輸出功率
間斷工作6小時至10小時取決于使用時的頻率、輸出功率
工作溫度：-10°C—55°C
尺寸大小：16×16×39CM
重 量：4公斤（含電池）
高壓電容
技術指標：
電容容量：8μF (1±10％)/35kV；
損 耗 質：不大于0.006（1kHz）
絕緣電阻：RC大于7500MΩ·uF
極間耐壓：1.1-1.5Un·2s 極對殼：2Un·2s
環境溫度：-25-40℃ 海拔：1000m
Product Parameters
屏幕：配備了5.7英寸雙色屏，提供清晰的顯示。
控制方式：采用單片機集中控制，操作方式為按鍵操作，具有強大的抗干擾能力。
功能：具備距離測量、速度測量、電阻測量等多種功能。
打印功能：集成了微型打印機，可隨時打印測試波形和測試報告。
采樣：支持自動連續采樣，確保波形捕捉及時準確。
采樣方式：支持低壓脈沖采樣方式和閃絡采樣方式。
電池：內置大容量電池組，方便使用。
保護：采用不低于PI54的保護殼，提供有效的防護功能。
