滿足各種高壓開關動作特性測試的需要，可測量少油、多油、真空、六氟化硫等各種電壓等級高壓斷路器的機械動態特性參數。
適用標準：DL/T 846.3-2017
● 抗干擾性強
● 體積小、重量輕
● 功能多、數據準確
注：本產品享受免費技術指導、保修、軟件升級等服務。
歡迎致電：027-86628100 / 15927335914
Product Introduction
隨著社會的發展，對電力系統可靠性的要求日益提高。高壓斷路器在電力系統中扮演著關鍵的控制和保護角色，其性能直接影響著系統的運行穩定性。其中，機械特性參數是評估斷路器性能的重要指標之一。高壓開關動特性測試儀，也稱為高壓開關動特性測試儀或斷路器測試儀，是一種專門用于測試高壓開關動態特性的儀器。它在電力系統中扮演著重要角色，能夠幫助技術人員了解高壓開關的性能及其在不同工作條件下的行為。

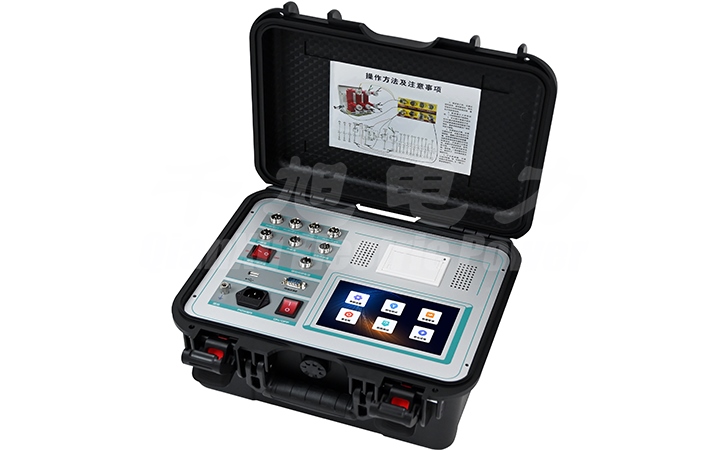

QXGK-G2高壓開關動特性測試儀是專門用于測量高壓開關裝置的機械動態特性參數的設備。它采用大屏幕顯示、漢字提示人機對話操作、漢字顯示結果并可打印輸出等智能化功能。高壓開關動特性測試儀具有多功能、數據準確、抗干擾性強、操作簡便、體積小、重量輕等優點，能夠滿足現代電力系統對高壓斷路器性能測試的需求。
Product Introduction
時間測量 | 12路 固有分閘（合閘）時間 分閘（合閘）相內不同期 分閘（合閘）相間不同期之差（1～99ms） 合閘（分閘）彈跳時間（彈跳次數） 內觸發測試范圍：1ms～10000ms，分辨率：0.01ms, 外觸發測試范圍：1ms～10000ms， 999ms以?xún)?nèi)分辨率：0.01ms,1000-9999ms分辨率：0.1ms,10000ms以上分辨率：1ms。 在200ms以?xún)?nèi)準確率：0.05%±0.1ms |
速度測量 | 剛分（剛合）速度 指定時間段（行程段或角度段）平均速度 |
測速范圍 | 直線傳感器 0.01～20.00m/s， 345°角度傳感器 0.01～20.00m/s。 |
行程測量 | 動觸頭行程（行程） 接觸行程（開距） 超行程 過沖行程或反彈行程 |
測量范圍 | 直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。 可選配100-1000mm任意長度的直線傳感器。 旋轉傳感器：345о旋轉傳感器，測量范圍：0-1000mm，分辨率:0.08о。 |
電流電阻范圍 | 最大電流20A，分辨率：0.01A，電阻1000Ω，分辨率：0.01Ω。 |
儀器電源 | AC 220V ± 10%；50Hz ± 10% |
直流電源輸出 | DC20～270V連續可調，瞬時最大電流30A，功率3300W。 |
外觸發觸發電壓 | AC/DC10-300V，電流≤120A |
隔離開關或儲能到位斷路器測量范圍 | ⑴、電壓輸出：DC20～270V（可調）； ⑵、電源輸出時間：0.01-10秒（可設置）； ⑶、斷口信號最大采集時間為10秒； ⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數 |
主機體積 | 360×260×170mm |
使用環境 | -20℃~+50℃ |
相對濕度 | ≤90% |
Product Parameters

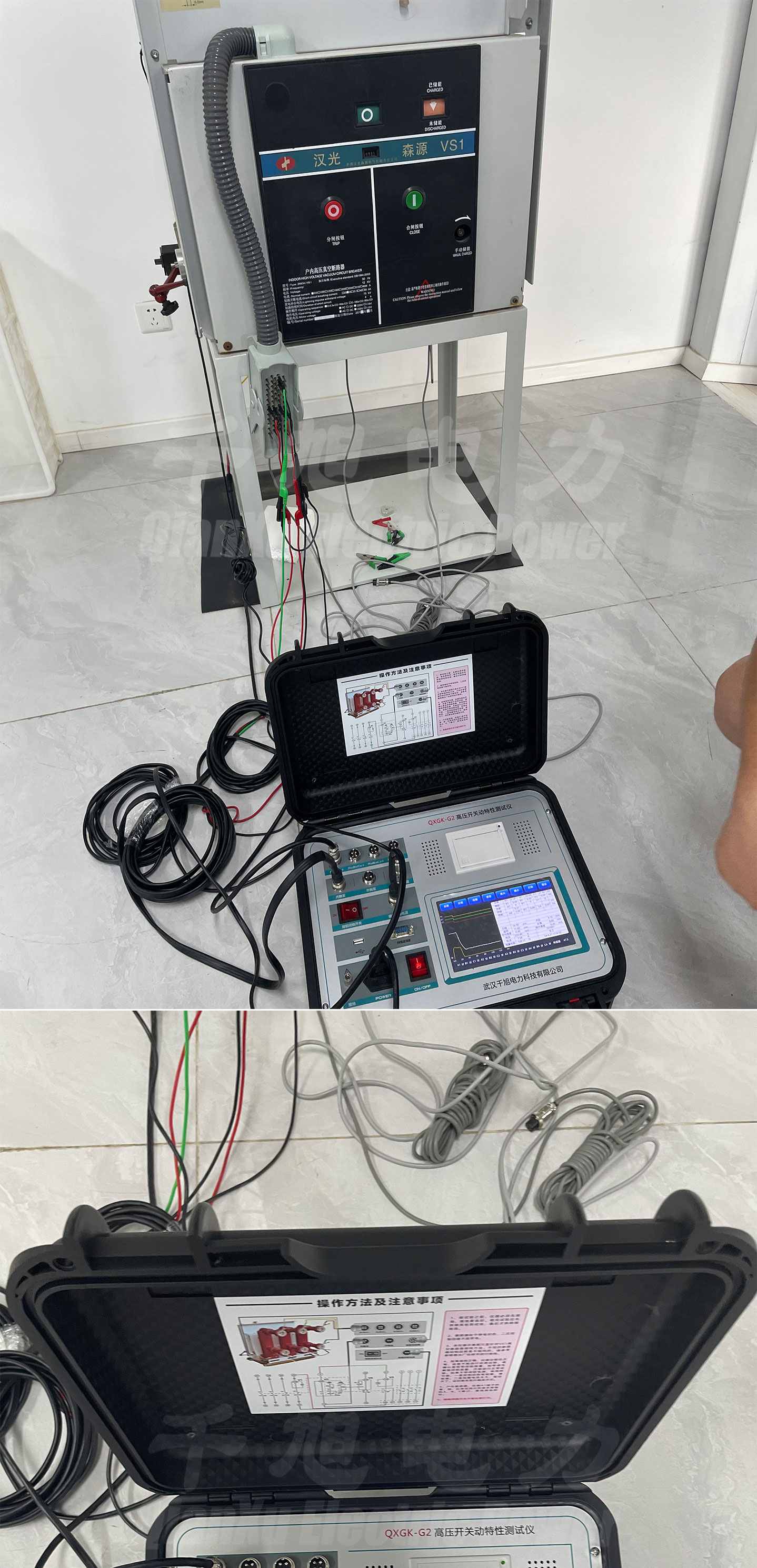

⑴、適用于國內外生產的SF6開關、GIS組合電器、真空開關、油開關、真空接觸器（電保持單線圈，如是雙線圈接觸器請選擇真空開關類型）。同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口。斷路器動作一次，得到時間、彈跳次數及時間、速度、線圈電流及線圈電阻等數據及波形。具有儲能、自動和手動低跳試驗、斷路器壽命試驗以及閉鎖電源等功能。配有高速熱敏打印機，方便現場打印測試數據。

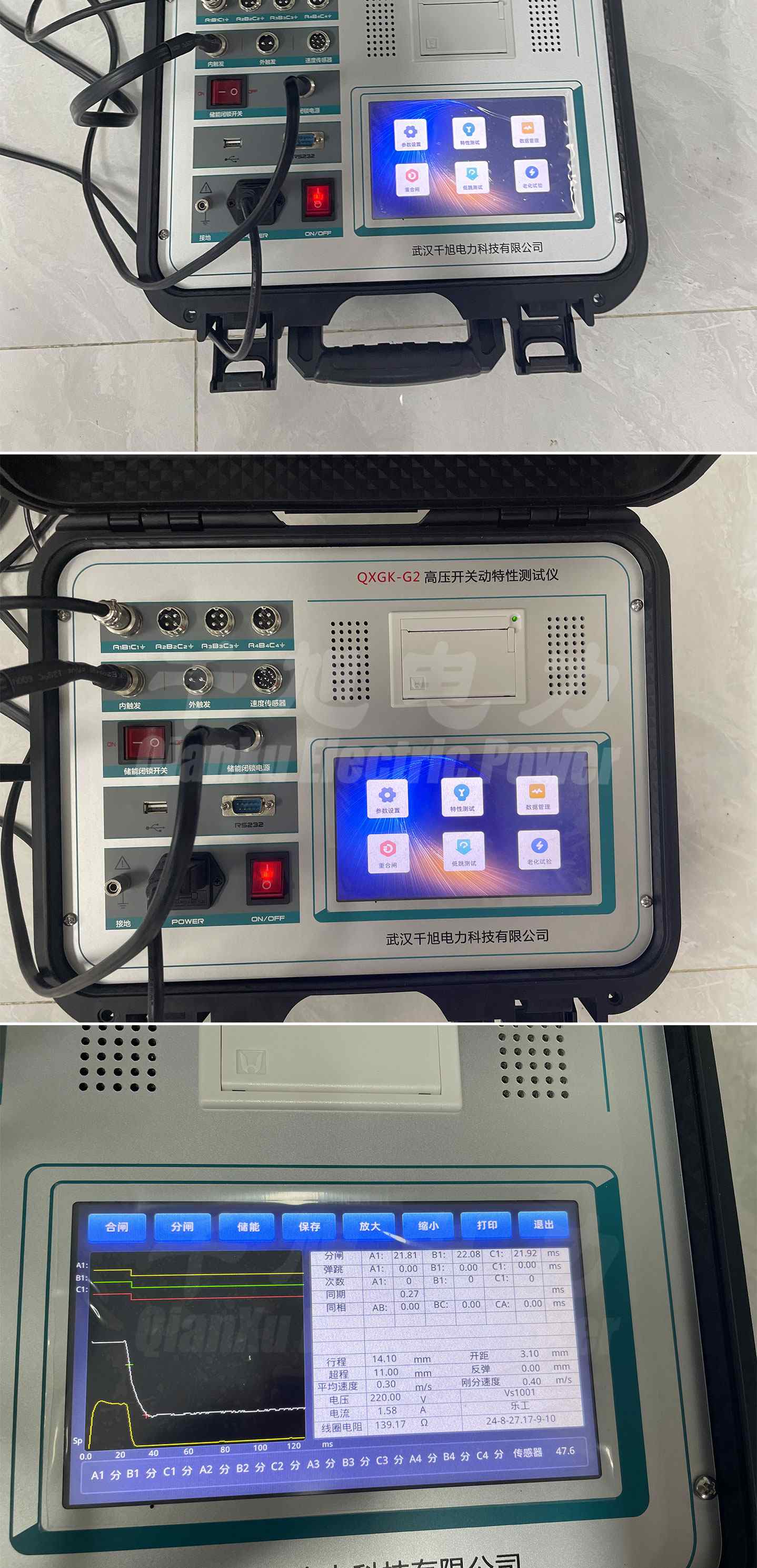

⑵、7寸彩色高亮屏（亮度可調節），太陽底下高壓開關動特性測試儀操作也清晰可見。菜單式操作，快速測試界面，一鍵操作，支持中英文輸入。12路斷口狀態中文顯示，時間、行程、速度及波形同屏顯示，無需翻頁查看數據。分析指定段平均速度，并在行程曲線標出，方便查看。內置21種常規類型斷路器速度定義，只需選擇開關類型，一鍵測量。
⑶、機內集成式操作電源，無須現場二次電源，使用方便快捷。可提供DC20～270V可調電源，瞬時最大電流30A。獨特的雙回路電源設計，如合閘或分閘控制回路中的一路損壞，用另一路也可測試合閘和分閘。
⑷、配備直線傳感器、旋轉傳感器，配專用固定多功能接頭，安裝極為方便，簡捷。直線傳感器30-1000mm長度任意設置，只需配傳感器即可，儀器不需要返廠更改程序。
⑸、高壓開關動特性測試儀可存儲100組現試驗數據，機內實時時鐘，便于存檔。
⑹、配備U盤接口及R232接口，數據保存到U盤，上傳到計算機進行分析、保存、打印，R232接口可連接電腦聯機操作（選配功能）。
⑺、高壓開關動特性測試儀內部抗干擾電路可滿足500KV變電站內可靠使用。
Product Image

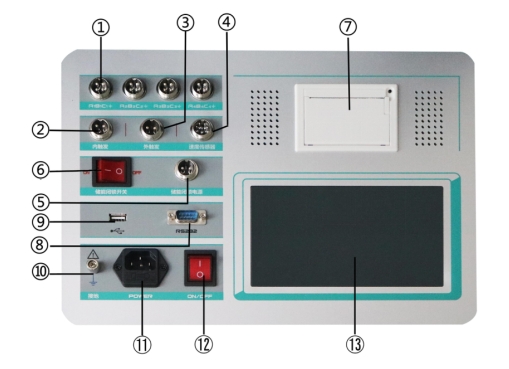

①：A1-A4斷口信號 | ⑤：儲能閉鎖電源 | ⑨：儀器接地 | ?打印機 |
②：內觸發 | ⑥：儲能閉鎖開關 | ⑩：AC220V 電源輸入 | |
③：外觸發 | ⑦：U盤接口 | ?：電源開關 | |
④：速度傳感器接口 | ⑧：電腦操作接口 | 12：7寸彩色屏 |
斷口信號：測量12個主觸頭、6個主觸頭和6個輔助鋤頭的合（分）閘時間、不同期、彈跳時間、彈跳次數等參數。
內觸發：是指儀器輸出DC20～270V可調直流電源，默認為DC220V，進行分、合閘操作。
外觸發：不使用儀器內部直流電源，而是采集斷路器分（合）閘線圈的電壓信號（交流、直流均可）為觸發的方式。主要針對合（分）閘線圈電流很大儀器無法驅動的斷路器使用，如老式的少油斷路器、永磁斷路器等。
儲能閉鎖電源：電機儲能接口，DC20-270V可調直流電源，默認為DC220V，先設置儲能電壓輸出時長，儲能時長5-20秒可設置，默認為8秒。同時也是閉鎖開關接口，DC20-270V可調直流電源，默認為DC220V。
接地柱：現場做實驗時，請先接好接地線。
速度傳感器接口：連接直線傳感器和旋轉傳感器以及萬能傳感器的接口。
打印機：現場打印所測量數據。
液晶顯示屏：參數設置、測量、數據等顯示。
Product Certificate

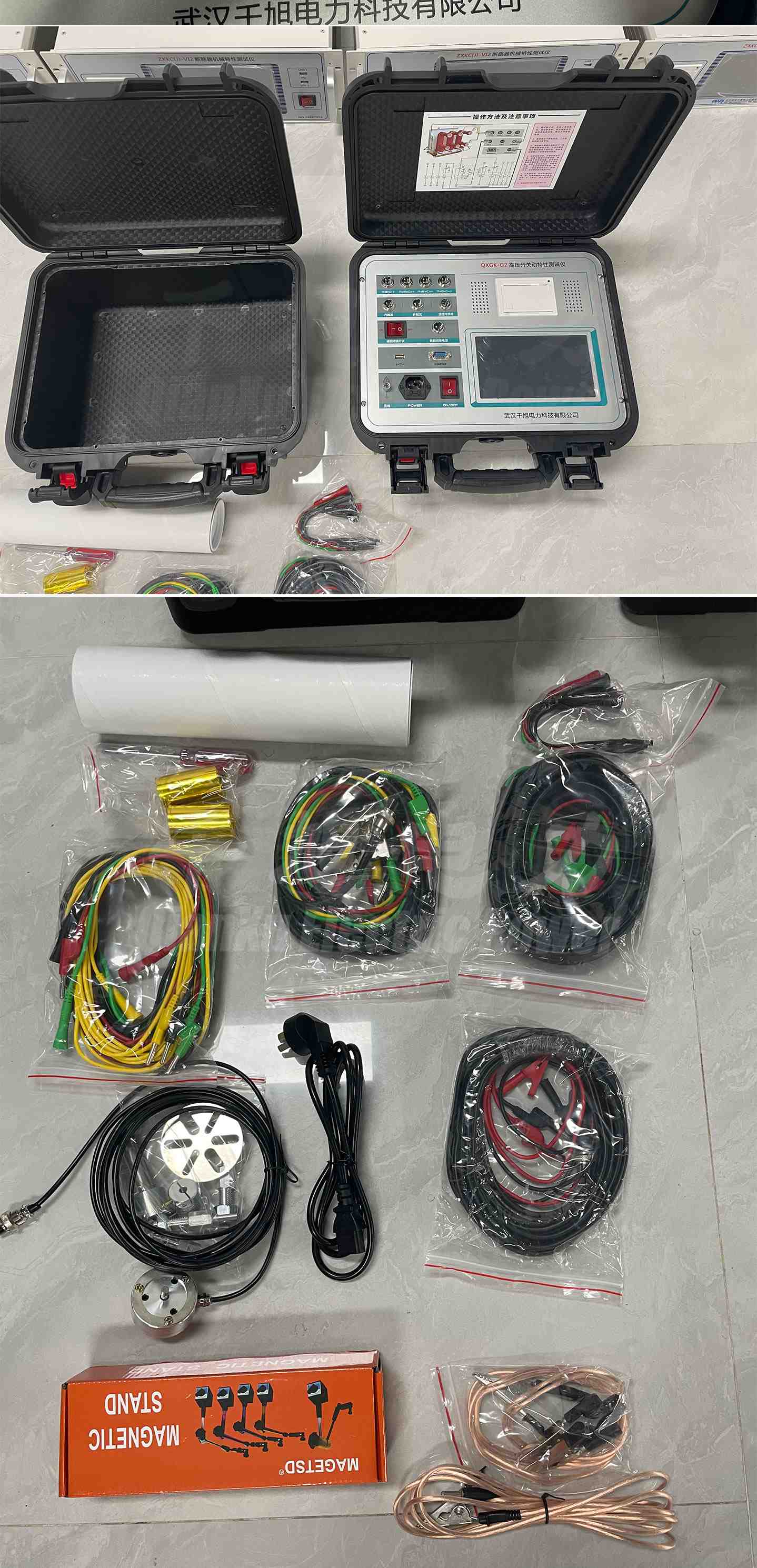

直線傳感器50mm（標配）、100mm、200mm、300mm、500mm、600mm（選配） | 1個 |
旋轉傳感器轉接頭（標配） | 1個 |
ZW32支架（選配） | 1個 |
| 345°旋轉傳感器（標配） | 1個 |
VS1支架（選配） | 1個（選配） |
