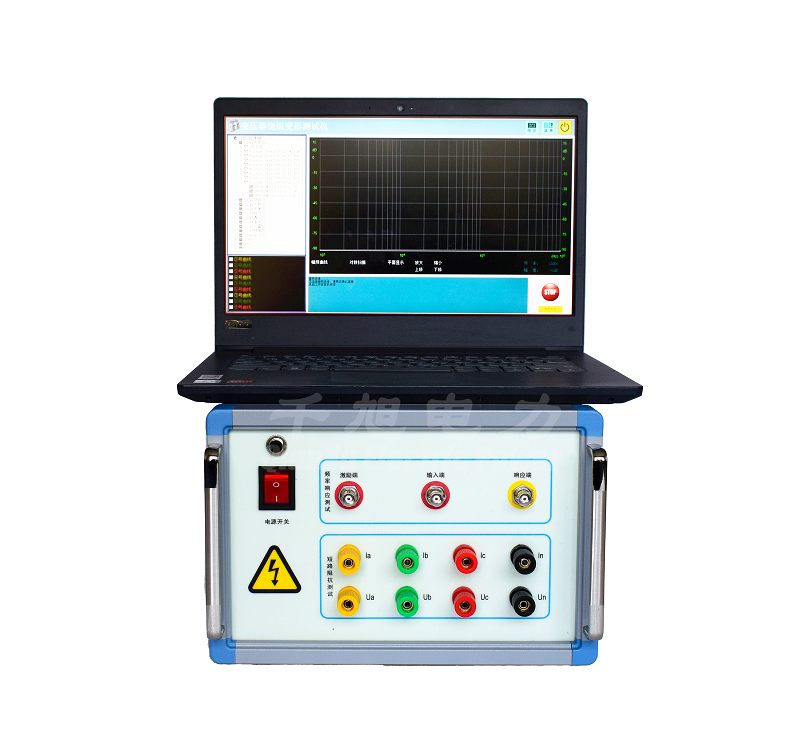

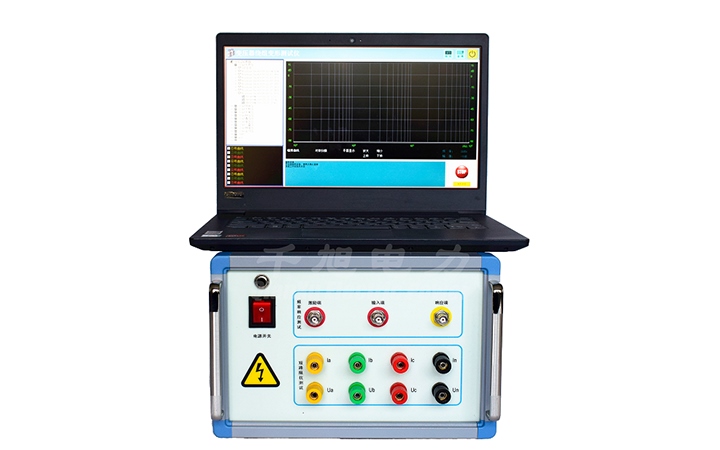

變壓器繞組變形測試儀是用于測試66kV及以上電壓等級電力變壓器和其他用途的變壓器的設備。在運行或運輸過程中，變壓器會受到故障短路電流的沖擊或物理撞擊，從而導致繞組失去穩定性，出現扭曲、鼓包或移位等變形現象，嚴重影響變壓器的運行。該測試儀根據國家電力行業標準DL/T911－2016和國際電工標準IEC60076-18，采用頻率響應分析法來測量變壓器的繞組變形，通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行比較，判斷變壓器繞組可能發生的變形情況。

        另外，變壓器繞組變形測試儀也可以采用低電壓阻抗法進行測試。根據國家電力公司頒發的文件要求，在變壓器出廠和投產前，應進行低電壓短路阻抗測試或頻響法測試繞組變形以保留原始記錄。該測試方法能準確反應變壓器在繞組變形前后阻抗值的變化。測試儀器內部采用電壓、電流高精度同步交流采樣及FFT等數字信號處理技術，以確保測量數據的準確性和穩定性。

        綜合而言，該測試儀器能夠幫助用戶準確評估變壓器的狀態，確保其安全可靠地運行。

1. 采用掃頻法對變壓器繞組特性進行測量，可準確測量繞組的扭曲、鼓包或移位等變形情況。

2. 測量速度快，單個繞組測量時間為1-2分鐘。

3. 頻率精度極高，為0.005%。

4. 采用數字化頻率合成，頻率穩定性更高。

5. 采用5000V電壓隔離，保護測試電腦安全。

6. 具有示波功能，方便實時監測測試情況。

7. 可同時加載9條曲線，自動計算參數并診斷繞組的變形情況。

8. 分析軟件功能強大，符合電力行業標準和國際標準。

9. 測量數據自動存盤、導出生成Word版測試報告或JPG圖片報告。

10. 軟件智能化程度高，只需按一個鍵就可以完成所有的測量工作。

11. 界面簡潔直觀，操作方便。

12. 可自動對變壓器的高壓繞組施加電壓，自動計算出阻抗誤差百分比。

13. 適用于任意大小容量的變壓器的阻抗測試。

14. 顯示測試電流、測試電壓的波形圖譜，方便實時監測測試情況。

15. 具有測量電感的功能。

16. 采用Windows平臺，兼容多種操作系統。

17. 采用數據庫保存測試數據，管理簡潔方便。
