高壓開關電力試驗及接線操作

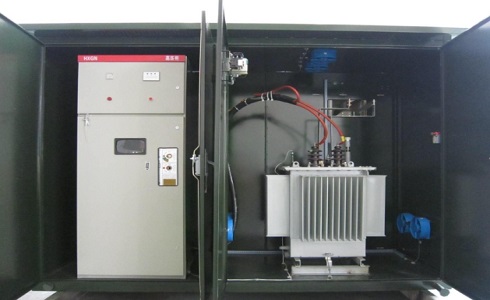

根據國家標準GB50150高壓真空開關斷路器試驗指導書要求，高壓開關應做如下試驗：

1、絕緣電阻試驗    采用設備絕緣電阻測試儀

測量分合閘絕緣電阻應不低于10MΩ

具體接線如下：

相間絕緣電阻：比如測量A相絕緣電阻，將BC相短接并接地，開關合閘，用絕緣電阻測試儀高壓端L接A相，E端接BC，測量A相對BC及地的絕緣電阻。其他相絕緣電阻測量同理。

相對地絕緣電阻：將開關合閘，將abc短接接絕緣電阻測試儀高壓輸出L端，E端接地。

斷口間絕緣電阻：開關分閘，將ABC短接接高壓L端，abc短接并接地，測量斷口間絕緣電阻。

2、工頻耐壓試驗   采用設備 工頻交流耐壓試驗儀

具體耐壓標準參考如上 真空斷路器試驗指導書

例如 10kV開關交流耐壓是42kV。具體接線如下：

斷口耐壓：將開關處于分閘狀態(tài)，ABC短接接高壓輸出端，abc短接并接地。

相間耐壓：例如做B相的相間耐壓，將開關合閘，高壓輸出端接B相，AC接外殼接地。

整體對地：合閘狀態(tài)，abcABC短接接高壓，外殼接地。

3、回路電阻測試   采用設備回路電阻測試儀QXHL-100A

國標要求，測量回路電阻的時候電流不小于100A測量。

具體接線：將開關處于合閘狀態(tài)，將回路電阻測試儀的兩端分別接A、a，測試電流調至100A，測量A相的回路電阻值。

4、開關動特性測試儀   采用設備 高壓開關動特性測試儀

具體接線：將開關測試儀A1、B1、C1接開關動觸頭，將開關靜觸頭短接并接地同時鏈接測試儀公共端。采用內觸發(fā)的方式，合閘接開關 4、14斷口，分閘接開關 30、31端口，同時將傳感器安裝好并接儀器傳感器端，接好線后，點擊開始測量。
