變壓器變比組別和互感器變比極性測試操作詳解

1.變壓器變比組別測試

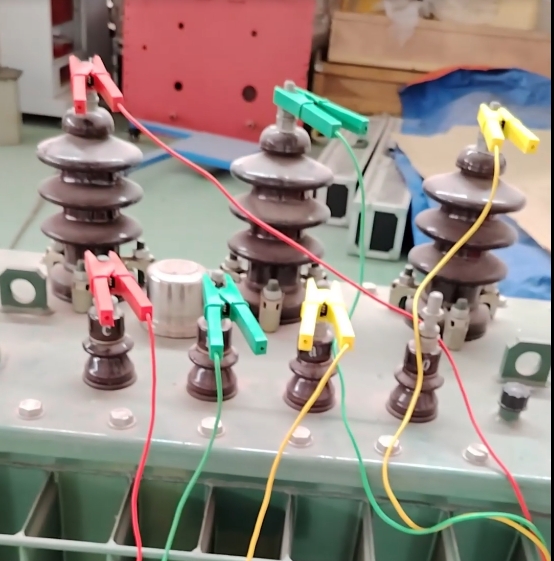

變壓器電比組別測試儀測試變壓器接線高壓測黃、綠紅對應接ABC三相，低壓測同理接abc三相，如圖所示：

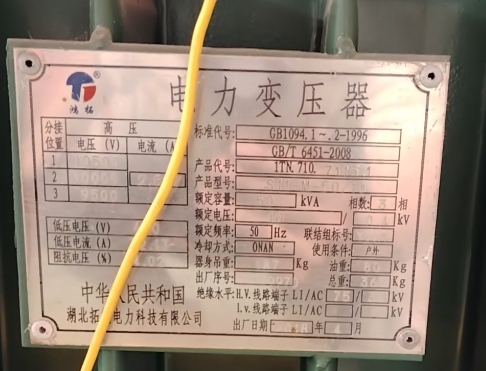

接好測試線后觀察變壓器銘牌，記錄變壓器的標準變比、分接比、變壓器所處的檔位、以及聯結組別。

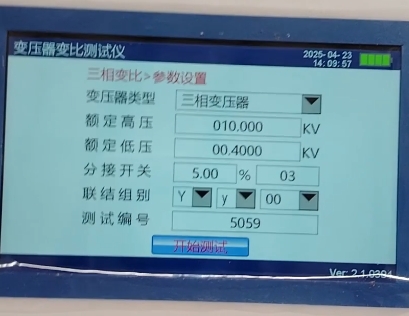

點擊三相測試，按照參數輸入好后點擊開始測試

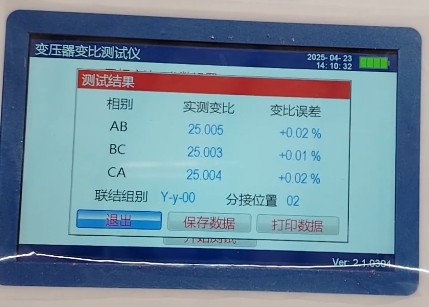

耐心等待15秒后出值，該款便比測試儀測試線總長8米，可內置鋰電池。可以支持CTPT變比極性、Z型變壓器等測試，具備高低壓反接提醒輸出、短路保護功能，測試出值后可以支持保存、查看及打印。

2.電壓互感器變比極性測試

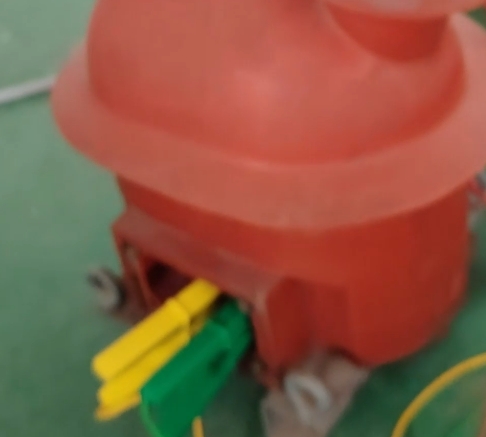

測試電壓互感器時，點擊單相測試選擇電壓互感器，測試接線按黃綠端子分別接到PT的一次和二次測。

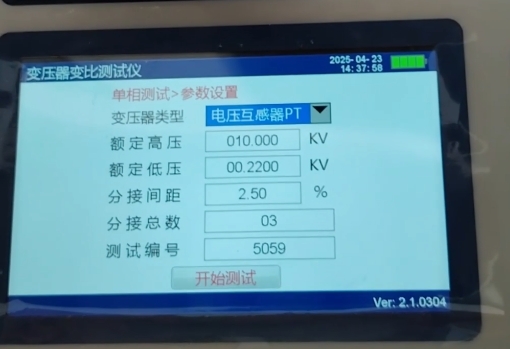

接好測試線后回到參數設置界面輸入PT電壓比，點擊開始測試即可。

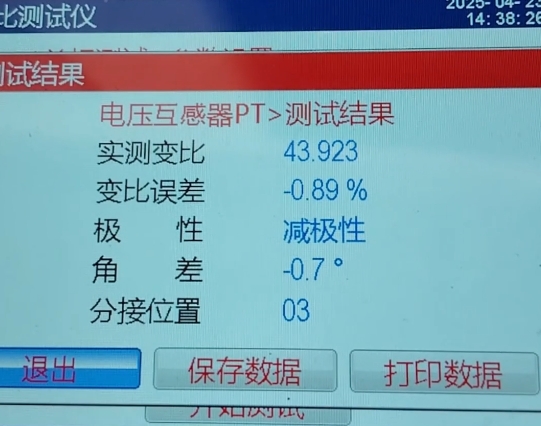

測試結果如下：

3.電流互感器變比極性測試

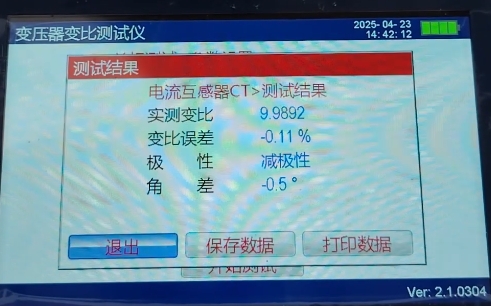

電流互感器則接線反接，變壓器變比測試儀高壓側黃綠端子接二次，低壓側黃綠端子接一次，同理輸入電流互感器電流比即可，點擊開始測試出值。
