變壓器預防性試驗怎么接線操作？

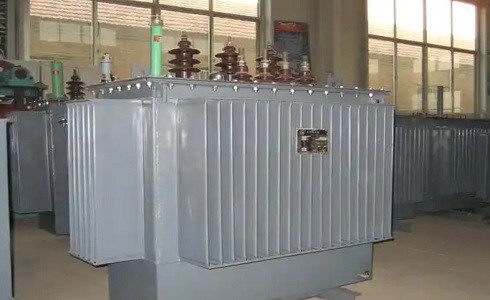

變壓器是變電站至關重要的電氣設備，其承載著變電站主導的作用，所以變壓器的每年預防性試驗也是十分重要的，下面講解下變壓器常規預防性試驗及接線步驟。

1、直流電阻測試，變壓器直流電阻測試是測試變壓器內部繞線的電阻值，擔心發生短路或者開路等絕緣故障，常規35kV及以下變壓器使用10A直流電阻測試儀，110kV及220kV更具容量選擇20-40A等的直流電阻測試儀，如果覺得測量比較麻煩，可使用三相的直流電阻測試儀，下面講解下單相的直流電阻測試儀的接線，參考設備：QXZZ-10A直流電阻測試儀

測量電阻的設備常是由電壓采集信號端子兩個和電流采集型號端子兩個組成，該設備也是如此，將對應的電壓電流鉗接入設備后，根據變壓器的接線類型進行測量。三角形的變壓器測量AB、BC、AC，星形的變壓器采用a0、bo、co測量，高壓側測量完成后換擋繼續測量。同時在測量過程中不能隨意拆線，注意放電過程，否則容易損壞設備。

2、變壓器變比組別測試，變壓器變比組別測試儀是測量變壓器內部線圈匝數之比，判斷變壓器將高電壓是否精準的轉換為低電壓，測量數據跟銘牌對比，判斷其精度誤差，一般變壓器變比誤差要求0.2%以內，下面講解下全自動變壓器變比組別測試儀QXBC-H的接線

變壓器變比測試儀是由三個高壓端和三個低壓端測量組成，接線相對十分簡單，將高壓側對應的黃綠紅（粗線）接好設備后對應接上設備的高壓側，低壓端對應的黃綠紅（小夾子）對應接上低壓側abc，地下接好后，接入電源后即可開始測量。測量后輸入標準變比，儀器自動完成變比的測量和精度的計算，同時也能檢測出組別。

3、絕緣電阻試驗，變壓器絕緣電阻試驗是變壓器耐壓試驗前的一個重要步驟，變壓器進行絕緣電阻試驗后才能進行耐壓試驗，同時耐壓試驗后還得重新檢測絕緣電阻，常規的絕緣電阻是做變壓器高對低及地的絕緣電阻測試，顧名思義就是將高壓側短接，低壓側和外殼短接接地，將絕緣電阻測試儀的高壓輸出端接高壓側，地線接地，即可完成絕緣電阻的測試，部分情況要求測試吸收比和極化指數。

4、變壓器耐壓試驗，耐壓試驗是按照國家標準要求對變壓器進行一個模擬的過壓試驗，常規10kV變壓器耐壓試驗到42kV（部分地區或者交接試驗略有差異），10kV變壓器采用5kVA/50kV 的油浸式試驗變即可，35kV采用10kV/100kV油浸式試驗變或者變頻串聯諧振交流耐壓試驗裝置，更大的變壓器則需采用變頻串聯諧振做耐壓試驗，不采用試驗變壓器的原因是由于試驗變壓器體積大大容量的話不易攜帶，變頻串聯諧振可以分接搬運。變壓器的耐壓試驗接線如同絕緣電阻試驗接線是一樣的。
