Product Introduction
SF6開關是電力系統廣泛使用的高壓電器,SF6開關的可靠運行已成為供用電部門關心的問題之一。SF6氣體密度繼電器是用來監測運行中SF6開關本體中SF6氣體密度變化的重要元件,其性能的好壞直接影響到SF6開關的運行安全。現場運行的SF6氣體密度繼電器因不常動作,經過一段時期后常出現動作不靈活、觸點接觸不良等現象,有的還會出現密度繼電器溫度補償性能變差,當環境溫度突變時常導致SF6密度繼電器誤動作。因此DL/T596-1996《電力設備預防性試驗規程》規定:各SF6開關使用單位應定期對SF6氣體密度繼電器進行校驗。從實際運行情況看,全自動SF6密度繼電器校驗儀對現場運行中的SF6密度繼電器、壓力表進行定期校驗也是非常必要的。
Product Introduction
1. 工作電源:DC16.8V,8000mAH
2. 儀器功率:50W
3. 儀器精度:0.2級
4. 壓力顯示分辨率:0.001MPa
5. 壓力校驗范圍:0~1MPa
6. 環境溫度顯示分辨率:0.1°C
7. 環境溫度測量范圍:-20℃~80℃
8. 工作濕度:£90%RH
9. 通信方式:USB高速通信
10. 校驗對象:單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖
11. 顯示方式:320×240圖形點陣單色液晶屏
12. 操作方式:旋轉鼠標(一鍵飛梭)輸入
13. 打印機型:高速微型打印機
14. 打印方式:漢字報表式打印
15. 存儲容量:可同時存儲50組試驗結果
16. 外形尺寸:主機 365×300×220(mm3)
附件箱400×370×200(mm3)
17. SF6氣體密度顯示方式:被測環境下的壓力、20℃時的等效壓力。
18. 儀器重量:8kg
Product Parameters
1. 全自動SF6密度繼電器校驗儀采用32位微處理器和TI公司的高速信號處理芯片進行檢測與控制,集成程度高。機電一體化設計,精度高,重復性好,可靠性高。
2. 配置了大屏幕中文液晶屏和旋轉鼠標(一鍵飛梭)人機接口,操作簡單、界面美觀,所有參數及狀態一目了然。
3. 自動完成壓力測量和20℃值轉換,從而完成了壓力、溫度間的動態自動補償。并顯示被測環境溫度下的壓力、20℃時環境溫度下的壓力、環境溫度。全自動SF6密度繼電器校驗儀解決了SF6氣體密度繼電器現場校驗難的問題。
4. 所有測試過程由儀器自動完成,不用人工干預,避免了繁瑣的人工氣路調節操作。
5. 采用全金屬快插接頭,全自動SF6密度繼電器校驗儀有效避免塑料接頭在低溫環境下的鎖死現象。
6. 漢字報表式打印測試結果,并對試驗結果進行智能分析。
7. 能同時存儲50組試驗結果,并具有掉電數據保護功能,可隨時查詢和打印以前的試驗結果。
8. 校驗過程中無需恒溫室,可以在任意有效溫度范圍內對SF6氣體密度繼電器、壓力表進行校驗。
9. 配有多種型號過渡接頭,大多數型號開關的密度繼電器不用拆卸即可進行現場校驗。
10. 校驗過程中耗氣量極少,全自動SF6密度繼電器校驗儀不浪費SF6氣體,測試成本低,對環境無污染。
11. 具有在線修改系統時鐘的功能。
12. 具有在線修改系統壓力功能,可以現場修正。
13. 核心元器件性能可靠。
14. 能同時測試一組報警信號、二組閉鎖信號。
15. 本產品為便攜式工具,全自動SF6密度繼電器校驗儀使用方便可靠。
16. 內置大容量可充電鋰電池,儀器可連續工作8小時,充電時間小于4小時。

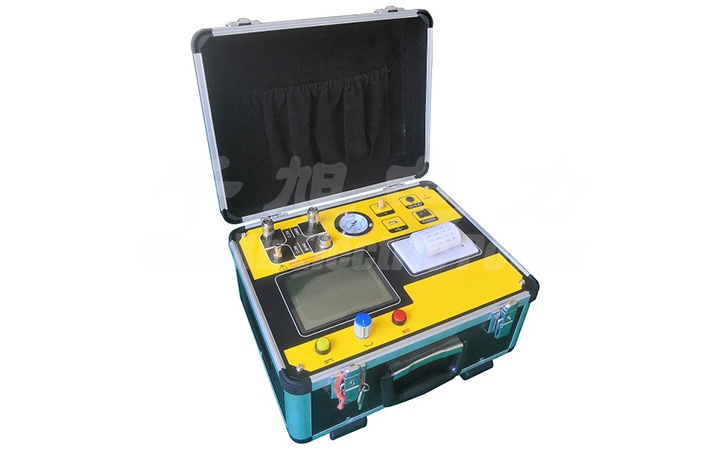

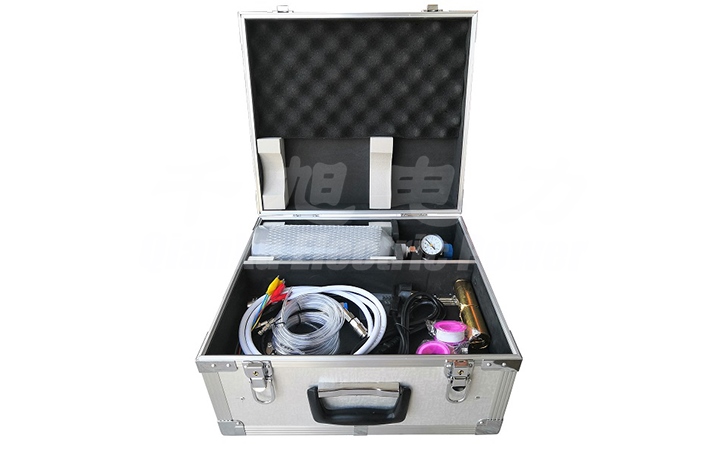

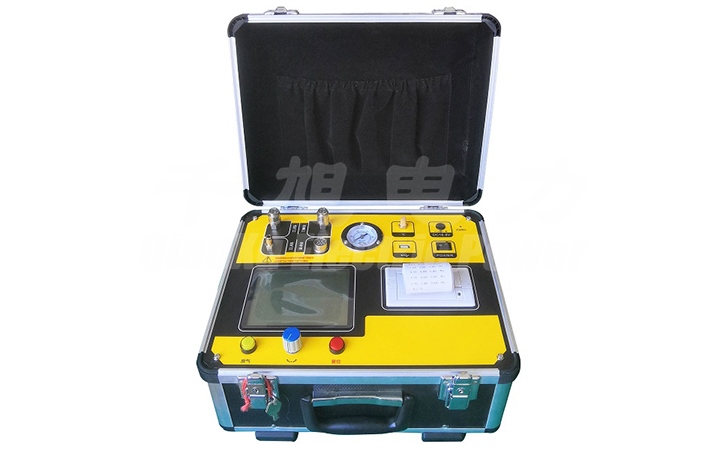

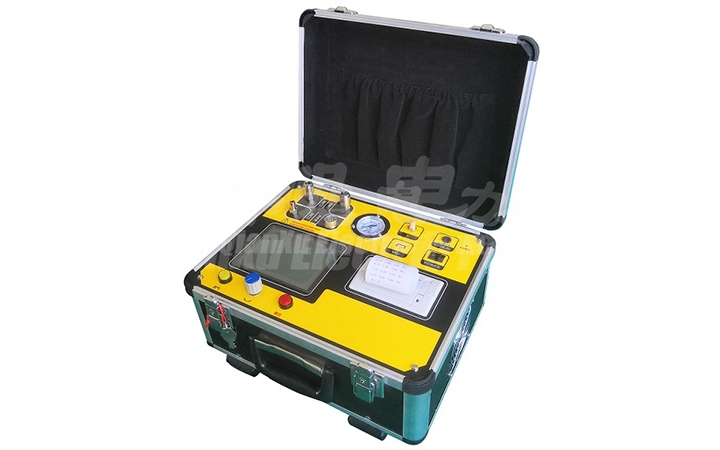

Product Image
Product Certificate
序號 | 名稱 | 數量 |
1 | 主機(全自動SF6密度繼電器校驗儀) | 1臺 |
2 | 充電器 | 1個 |
3 | 高壓鋼瓶 | 1個 |
4 | 進氣管(180cm) | 1根 |
5 | 測量氣管(180cm) | 1根 |
6 | 放氣管(120cm) | 1根 |
7 | 過渡接頭(序號1-14) | 1套 |
8 | 充氣轉接頭(序號16) | 1個 |
9 | USB數據線 | 1根 |
10 | 6芯測試線 | 1根 |
11 | 打印紙 | 2卷 |
12 | 生料帶確認提交 | 2卷 |
13 | 密封墊 | 1包 |
14 | 說明書 | 1本 |
15 | 檢測報告 | 1份 |
16 | 合格證/保修卡 | 1張 |
