變壓器空負載試驗接線操作介紹

變壓器空負載測試需要配備變壓器空負載測試儀、三相調壓器一般10kV變壓器配15kW三相調壓器足夠。

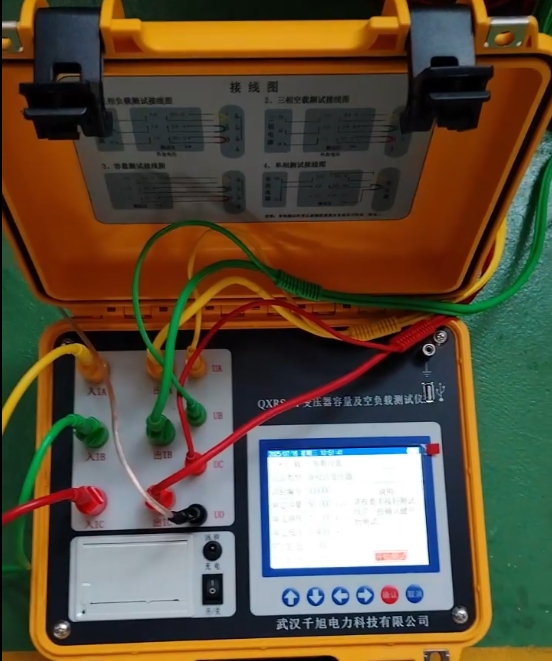

變壓器空負載測試儀

下面以一臺10kV變壓器進行空負載測試接線演示：

變壓器空載測試

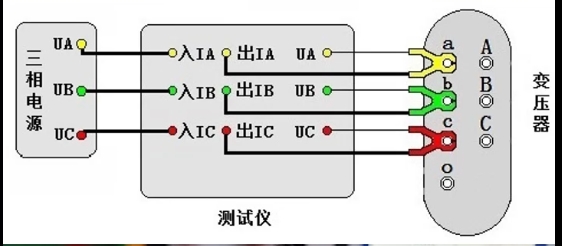

變壓器空載測試接線圖可以觀察變壓器背面接線圖

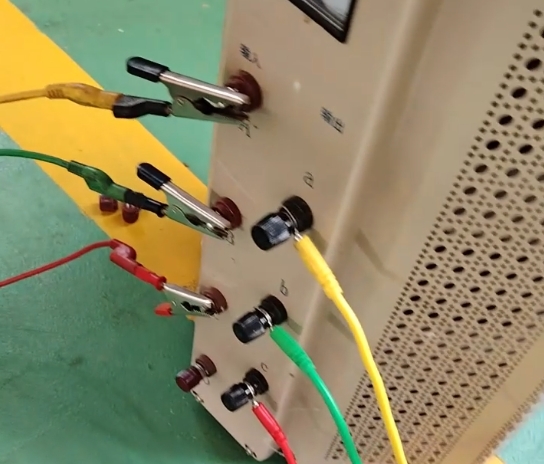

按照如上接線圖，外接調壓器給儀器升壓，變壓器高壓側開路，低壓側三相接到儀器三相。

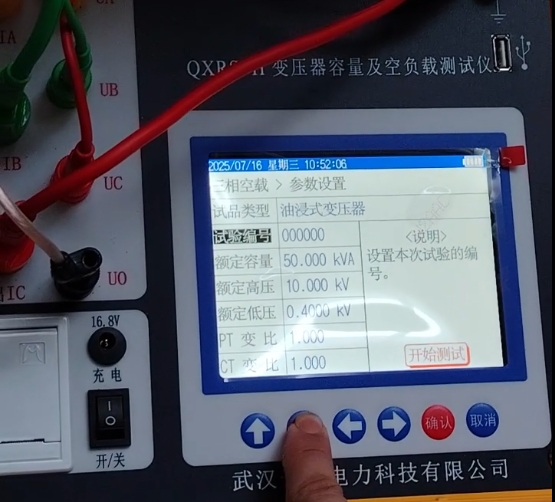

接好測試線后，進入變壓器空載試驗界面，設置參數：

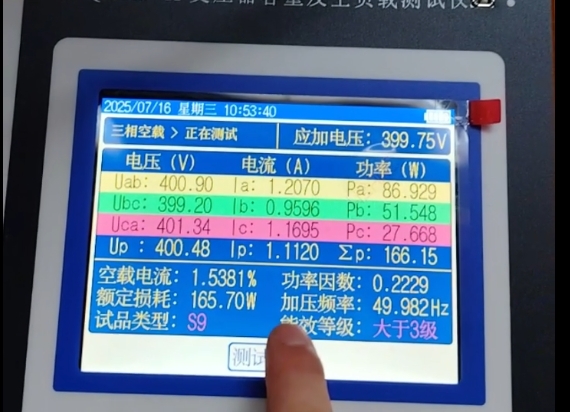

參數設置好后，進入測試界面可以看到右上角有個應施電壓，旋轉調壓器將電壓增加到400V。

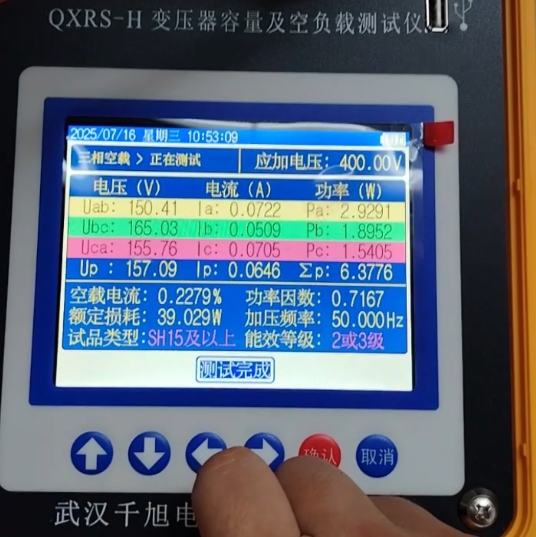

待施加電壓到400V后，測得數據就是變壓器的空載試驗數據。

變壓器負載試驗

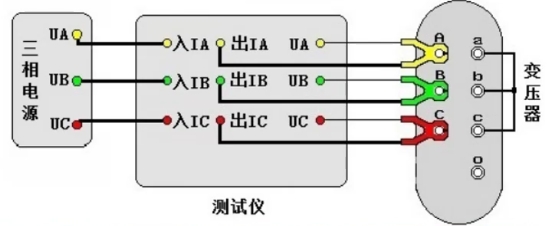

變壓器負載試驗同理觀察變壓器背板，查看接線原理圖

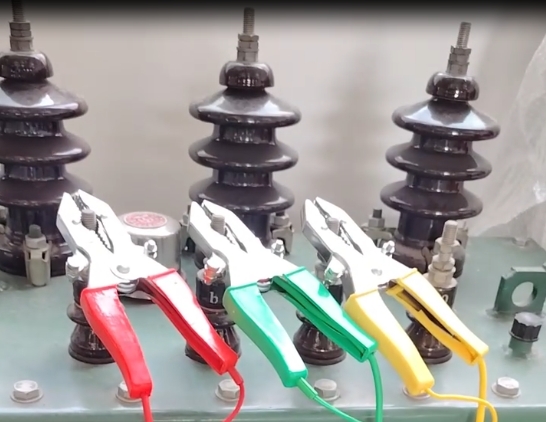

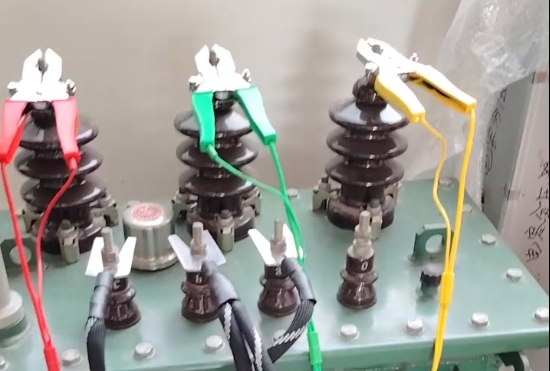

可以看到跟空載試驗不同的是將變壓器高壓側接到儀器三相輸出，變壓器低壓側三相短接。

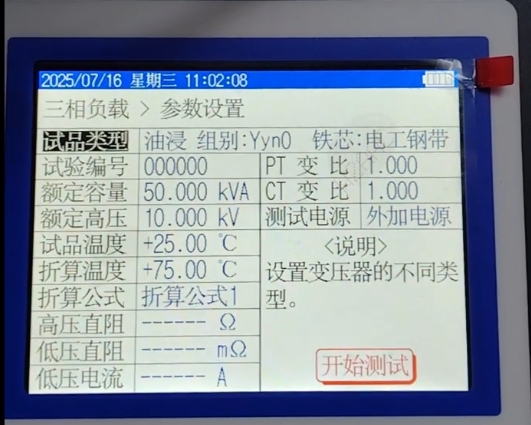

這個時候點擊變壓器負載試驗界面。進入?yún)?shù)設置，按照變壓器銘牌設置好參數。

設置好后點擊開始測試，跟空載試驗不同的是 變壓器負載試驗可以是施加電流，國家標準要求電流達到額定電流50%以上。這里演示達到額定電流。

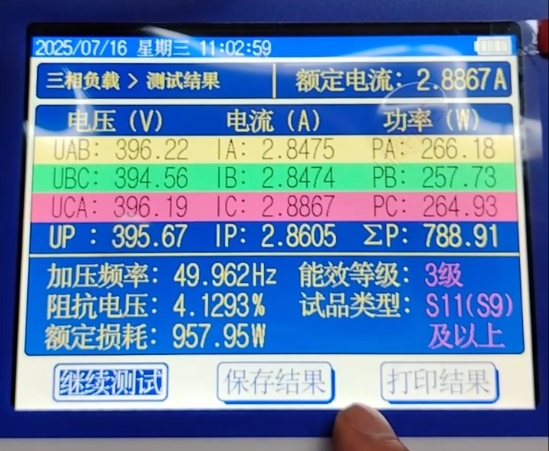

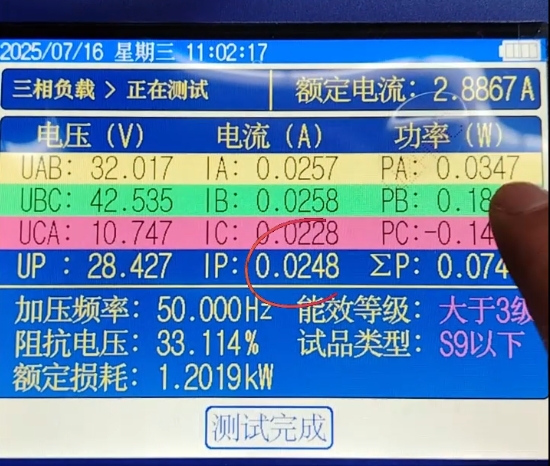

應施電流2.88A，持續旋轉調壓器
