Product Introduction

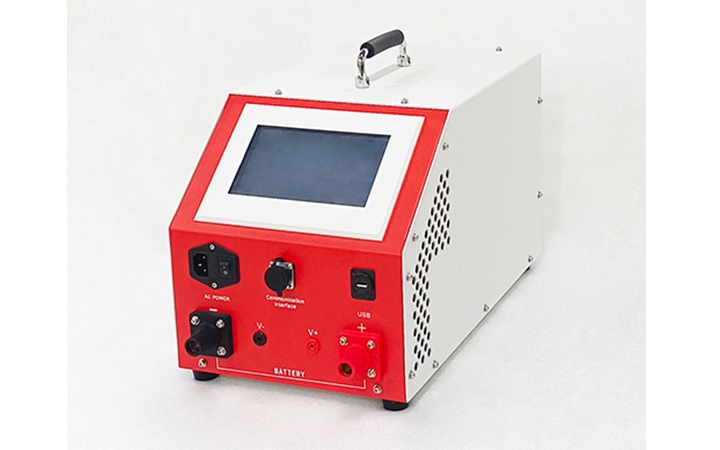

千旭電力QXDC系列蓄電池活化儀通過內置電子負載對電池組實際進行放電，滿足多種電壓等級（2V/6V/12V）的電池組放電測試。蓄電池活化儀可以實時監控放電過程中的蓄電池電壓、放電電流、放電時間、放電容量等參數。蓄電池活化儀適用于各種蓄電池的活化放電、蓄電池初充電時的放電、蓄電池的維護放電，同時也可檢驗蓄電池的儲電性能及負載容量等。蓄電池活化儀具有操作簡便、放電安全等優點。
Product Introduction
電源輸入-交流 | 市電交流230V±10%，頻率范圍為40－60Hz。 |
主機操作方式 | 觸摸屏 |
顯示屏 | 7寸TFT液晶屏，電阻觸摸屏，分辨率1024x600 |
數據通訊 | RS485x1 |
內部數據存儲 | 128MBit |
電壓測量精度 | ±0.5%FS+0.1V |
電流測量精度 | ±1%FS+0.1A |
組電壓顯示精度 | 0.1V |
組電流顯示精度 | 0.1A |
放電電流控制精度 | ±1%FS |
放電電壓 | 2V/6V/12V |
放電電流 | 2V:0A～100A 6V:0A～50A 12V:0A～50A |
充電電壓 | 2V/6V/12V |
充電電流 | 2V:0A～100A 6V:0A～50A 12V:0A～50A |
主機保護 | 過溫、過流、電流失控觸發停機保護 |
反接保護 | 支持 |
異常保護 | 電源線掉電、主電纜掉電 |
過溫保護 | 電阻箱過溫85℃；散熱器過溫100℃ |
報警提示 | 液晶顯示+蜂鳴器。 |
安全測試 | |
耐壓測試 | 交流輸入-機殼：2200Vdc 1min 交流輸入-機殼 |
直流輸入-輸出：2200Vdc 1min 直流輸入-機殼 | |
工作環境 | |
散熱 | 強制風冷 |
溫度 | 工作溫度范圍：-5~50℃；貯藏溫度：-40~70℃ |
濕度 | 相對濕度0~90%（40±2℃） |
海拔 | 額定海拔2000米 |
Product Parameters
1、定制鎳鉻合金電阻器作為負載源：低阻值、高精度、低溫度系數、耐電流沖擊，能夠實現更大電流的放電，確保放電過程更穩定和可靠。
2、智能芯片控制：能夠智能控制放電過程，保證恒流放電，并實時采集和展示單節蓄電池電壓曲線，實現對電池容量狀態的最佳評估效果。

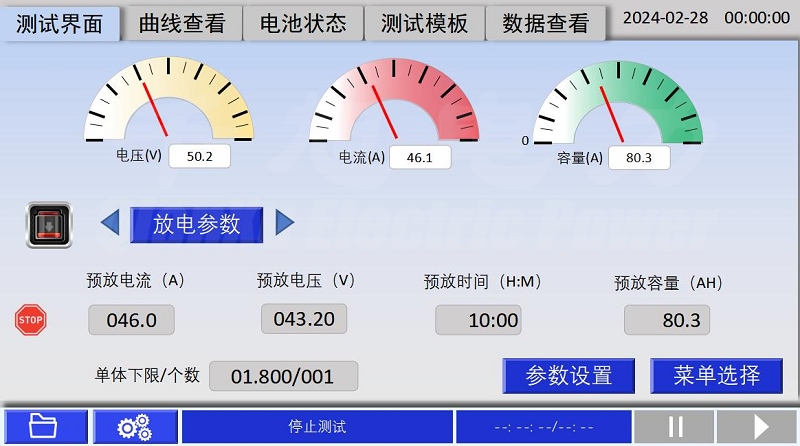

3、放電測試功能：能夠利用智能假負載進行恒流或恒功率放電，或者與用戶設備并接進行恒流放電，同時可以自動執行放電功能，并實時顯示放電數據，方便對放電參數進行修改。

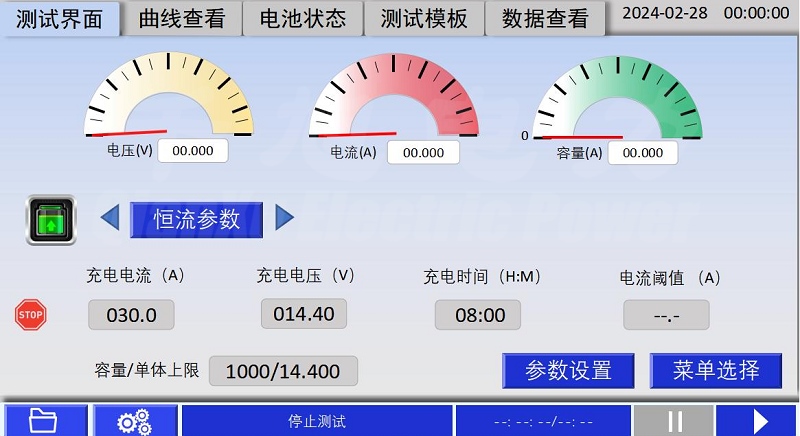

4、充電功能：蓄電池活化儀嚴格按照蓄電池充電特性曲線進行自動充電，確保充電速度快、充電還原效率高，無需人工值守，且確保蓄電池使用壽命。
5、放充電及活化功能：在電池組脫離系統后，能夠自動轉為充電功能，無需人為操作。

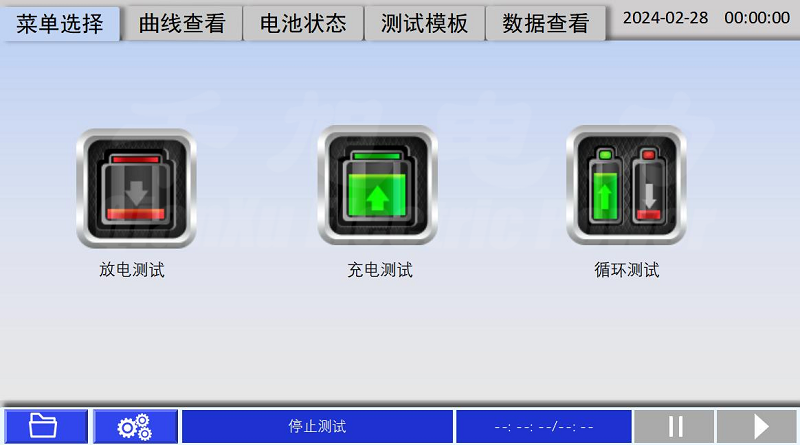

6、7英寸超大液晶觸摸屏：采用大尺寸高亮觸摸屏，支持簡單明了的點擊操作，同時抗干擾能力強。
7、單體電壓實時檢測和顯示：能夠實時檢測和顯示單體電壓變化軌跡，并支持數據表格顯示，幫助用戶快速分析單體變化趨勢。

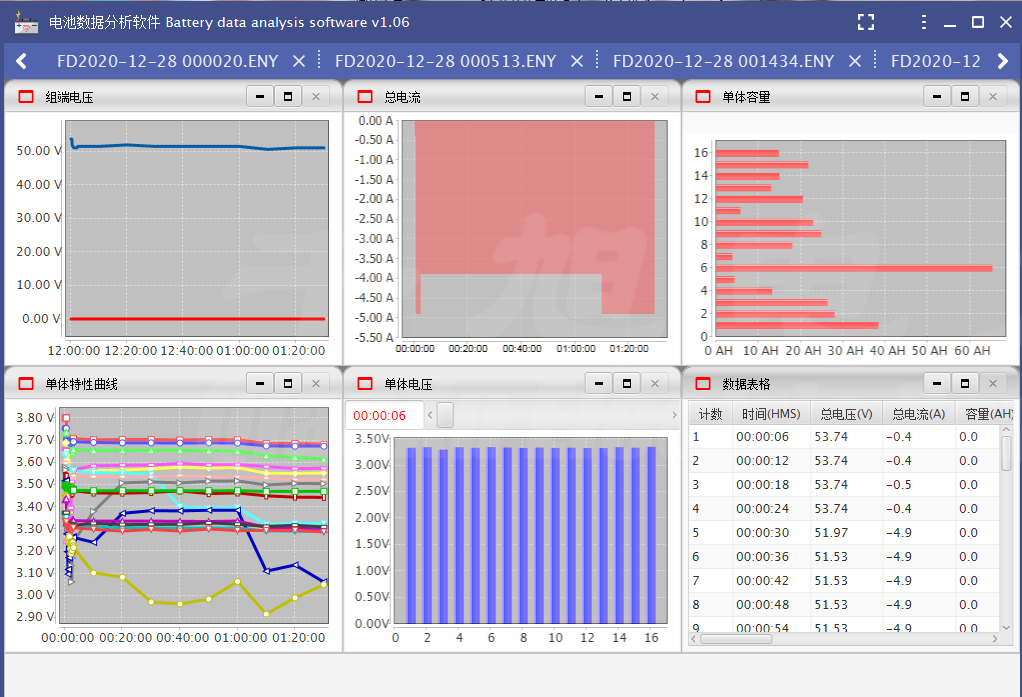

8、數據轉存：主機配置U盤數據轉存，蓄電池活化儀支持數據分析軟件對數據進行解析，并支持報告生成。
Product Image

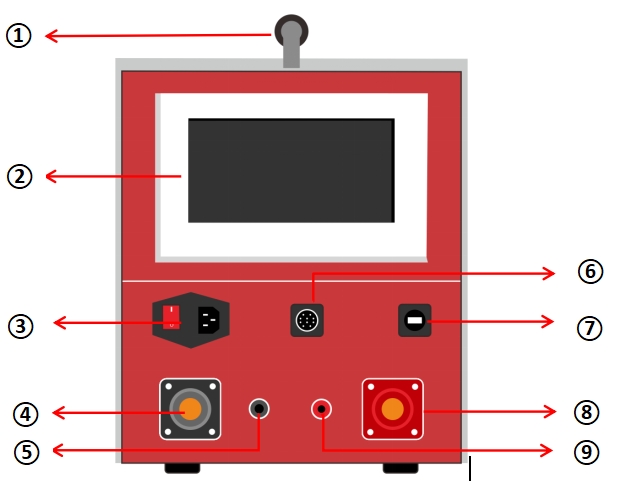

序號 | 功 能 | 序號 | 功 能 |
1 | 鍍鉻把手 | 6 | 外部通訊擴展接口 |
2 | 7英寸觸摸式液晶屏 | 7 | USB數據轉存接口 |
3 | 交流供電接口 | 8 | 電池正極接入口 |
4 | 電池負極接入口 | 9 | 高精度電壓監測口正極 |
5 | 高精度電壓監測口負極 |
Product Certificate
序 號 | 故障現象 | 排查方式 |
1 | 某個模塊單體電壓全部為0 | 檢查確認無線模塊接線方式 |
2 | 每個無線模塊前三個單體電壓為0 。 | 接線順序接反了，按從0號到6，應從正極開始 |
3 | 模塊指示燈不亮 | 模塊紅黑夾子最小需要取電8V以上。 |
4 | 模塊指示燈慢閃，單體接收不到數據 | 充放電儀上的模塊數量填寫錯誤、模塊地址超過范圍。 |
5 | 連接放電電纜時，蜂鳴器鳴叫 | 放電電纜正負接反 |
6 | 放電電流正常，電壓不下降 | 蓄電池組沒有脫離系統 |
7 | 放電時電流不受控制 | 請確認內外部電流傳感器選擇正確 |
8 | 放電電流故障 | 空氣斷路器未合上、放電電最終版未接或電池容量太小，放電電流不足 |
9 | 過溫故障 | 確認放電儀的擺放，注意通風及熱量流向 |
10 | 上電后，合上空開就有電流 | 可能放電電路燒壞，需要返廠。 |
11 | 數據存不進去 | 機器重啟，不要在放電過程中進行內部存儲和外部存儲的切換操作 |
