直流高壓發生器采用了新技術、新材料和新器件，具有輸出功率大、體積小、重量輕的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓鎖存功能，并配有時間繼電器，能在試驗中設置定時聲訊報警。
參考標準：DL/T 848.1-2004，DL/T 474.2-2018
● 具有0.75倍電壓換算
● 過壓、過流、零壓啟動和故障保護功能
● 紋波系數小、電壓輸出穩定可靠
注：本產品享受免費技術指導、一年保修、軟件升級等服務。
歡迎致電：027-86628100 / 15927335914
Product Introduction
千旭電力ZGF系列一體式直流高壓發生器采用高頻倍壓電路，PWM高頻脈寬調制技術，閉環調節，大電壓反饋，提高了電壓穩性。 采用IGBT器件和驅動技術。 直流高壓發生器是便攜式的，能承受額定電壓放電而不損壞。 直流高壓發生器具有輸出功率大、體積小等特點，具有可靠的過壓、過流及零位合閘保護功能，0.75倍電壓切換功能。 直流高壓發生器主要適用于電力部門、工礦、冶金、鋼鐵等企業電力的氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備的直流耐壓試驗或直流漏電流試驗。
Product Introduction
規格 | 60/2 | 60/3 | 60/5 | 120/2 | 120/3 | 120/5 |
額定電壓（kV） | 60 | 60 | 60 | 120 | 120 | 120 |
額定電流（mA） | 2 | 3 | 5 | 2 | 3 | 5 |
額定功率（W） | 120 | 180 | 300 | 240 | 360 | 600 |
整機質量 | 9 | 10 | ||||
整機體積（mm3） | 465*390*190 | 565*390*190 | ||||
倍壓筒高度 | 440 | 535 | ||||
輸出電壓精度 | ±(1.0%讀數±2個字) | |||||
輸出電流精度 | ±(1.0%讀數±2個字) | |||||
紋波系數 | ≤0.5% | |||||
工作方式 | 間斷使用，額定負載30分鐘 | |||||
過載能力 | 空載電壓可超出額定電壓10%使用10分鐘 | |||||
最大充電電流為1.25倍額定電流 | ||||||
電源：AC220V±10% 50Hz | ||||||
工作環境 | 溫度：-10-40℃ | |||||
相對濕度：室溫為25℃時不大于85%（無凝露） | ||||||
海拔高度：1500米以下 | ||||||
Product Parameters
●操作簡單：控制箱界面上各功能按鈕布局合理，指示清晰，易學易用。
●性能：環氧圓筒外表面涂有特殊絕緣材料，電氣性能好，防潮能力強，不漏電。
●過壓設定：選用數字撥碼開關，設定電壓可任意設定，操作方便，設定精度高。
●從零升壓：一體式直流高壓發生器采用多圈電位器，升壓過程穩定，調節精度高。
●0.75U功能：增加智能高精度0.75U功能一鍵按鈕，按下該按鈕，電壓、電流自動轉為0.75U狀態，方便氧化鋅避雷器的測試。
●保護功能全面：具有過零保護、過壓保護、過流保護、擊穿保護等，保護電路采用納秒級傳感器，動作快速。 ●輸出電壓穩定：采用高頻倍壓電路，采用PWM脈寬調制技術和電壓電流雙閉環反饋技術，提高功率調整率和負載調整率，電壓穩定性高， 紋波系數小。 全量程平滑穩壓，輸出電壓精度高。
●一體化設計：采用一體化設計，倍壓缸與控制箱置于一個機箱內。 一體式直流高壓發生器倍壓缸內元件采用進口高頻高壓整流二極管，體積更小、更輕。
●控制箱與倍壓器接線方便：直流高壓發生器控制箱與倍壓器接線時，只需將航空插頭的方向與中頻插座的方向?qū)R并壓緊即可。 測試完成并拆下接線后，只需握住航空插頭并將其拔起即可。

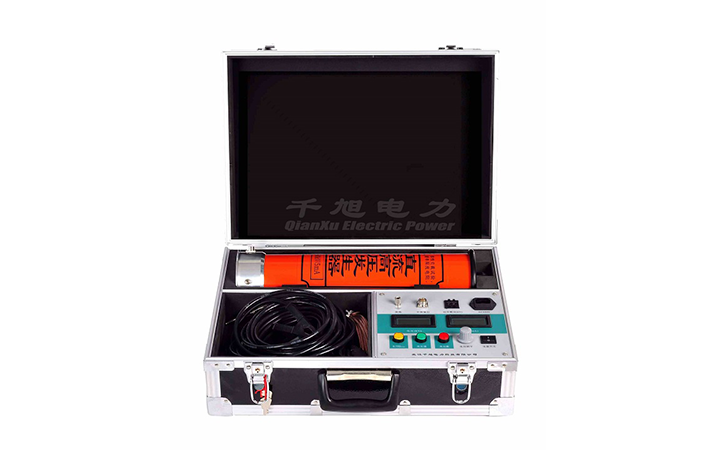

Product Image
Product Certificate
序號 | 名稱 | 數量 | 單位 |
1 | 控制箱 | 1 | 臺 |
2 | 倍壓筒 | 1 | 個 |
3 | 高壓微安表 | 1 | 塊 |
4 | 微安表高壓引線 | 1 | 根 |
5 | 中頻連接線 | 1 | 根 |
6 | 電源線 | 1 | 根 |
7 | 接地線 | 1 | 根 |
8 | 放電棒 | 1 | 根 |
9 | 保險管 | 3 | 個 |
10 | 限流電阻 | 1 | 個 |
11 | 使用說明書 | 1 | 份 |
12 | 產品合格證 | 1 | 張 |
13 | 出廠檢測報告 | 1 | 份 |
