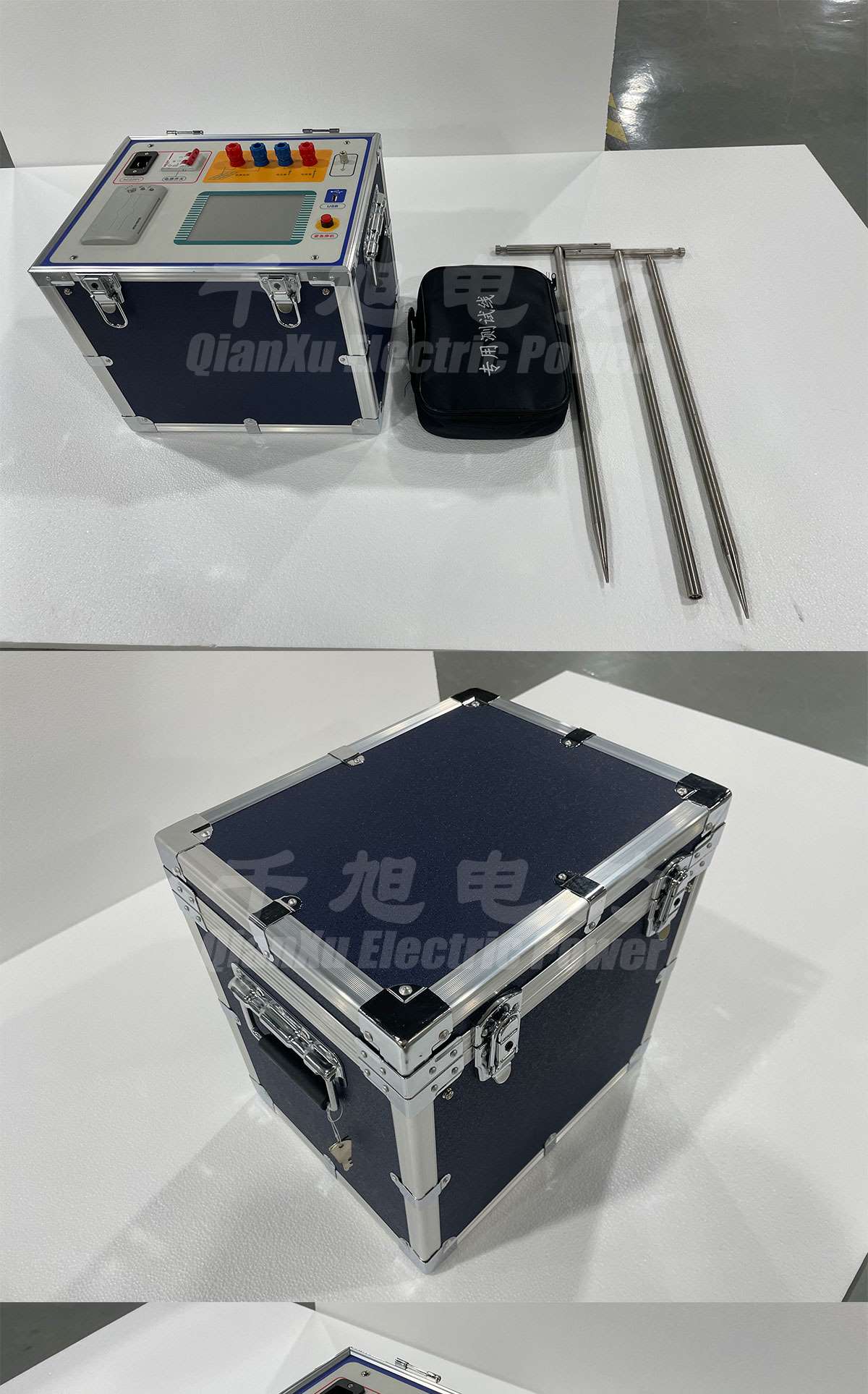

大地網接地電阻測試儀QXDW-H是一款為變電站及各類現場應用設計的高精度測試儀器，主要用于測試接地電阻及相關參數。該儀器在工業及電力領域中具有重要的應用價值，尤其適用于復雜的電磁環境下進行接地系統的監測與檢測。其體積小，重量輕，攜帶方便儀器設計緊湊，便于現場攜帶與操作，滿足野外及現場作業需求。內置變頻電源模塊，能夠輸出連續可調的電源頻率，支持45Hz或55Hz的頻率選擇。該功能有效避免了工頻電場的干擾，使得測量更加準確、穩定。配備內置高速處理器核心，并采用高端數字濾波技術，能高效濾除電磁噪聲及強電場干擾，從而保證測量結果的準確性與重復性。特別是在電力系統或變電站等惡劣電磁環境下，能夠測量數據的穩定性。儀器的內置變頻電源模塊允許其輸出連續可調的電源頻率，能夠靈活適應不同的測量要求。在電磁環境復雜且強烈的運行變電站內進行接地電阻測試時，測試儀表現出了卓越的抗干擾能力，能夠在不穩定的電力環境下獲得高精度的測試數據，多次現場測試和用戶反饋證明，該儀器在大、中型接地網的特性參數測量中，能提供好的準確度和重復性，是可靠的工具。

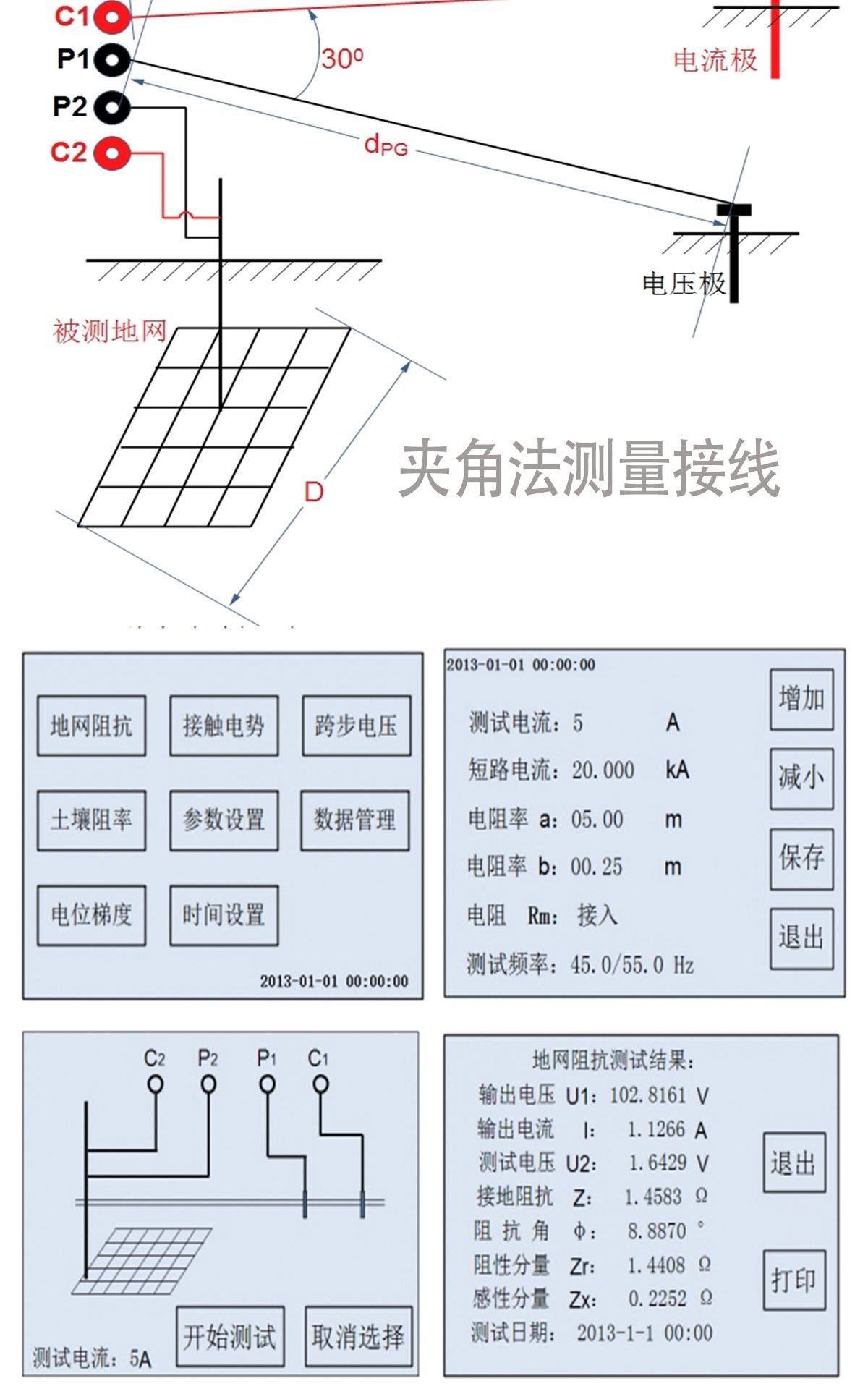

1、全觸摸大液晶顯示器

操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全圖形操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕觸摸一下就能完成整個過程的測量，是目前非常理想的智能型測量設備。

2、變頻技術、精準測量

抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變為45Hz或55Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。

3、DSP高速處理器

精準快速，儀器內部采用專業的DSP快速數字信號處理器作為處理核心，在保證測量數據精準的前提下，大大的提升了儀器本身的運算處理能力。

4、全過程智能測控

儀器在內部高性能處理核心的支持下，對整個測量過程當中的電流輸出、電壓采集以及頻率變換等一系列復雜的運算步驟，快速自動的完成。儀器可以自動判斷電流回路的阻抗，并據此自動調節異頻電源的輸出電流值（最大輸出電流為5A），無須人為干預，即可自動完成測試任務。儀器的測量內容包括地網的接地阻抗Z、純電阻分量R和純感抗分量X。

5、海量存儲數據

儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。

6、pc機數據處理

儀器所測量的數據可以通過U盤導出，然后在pc機上查閱和管理相關數據。
