武漢千旭電力科技有限公司的QXXZ變頻串聯諧振試驗裝置系列是針對大電容產品的耐壓而設計的，包括變頻電源、激勵變壓器、電抗器、分壓器和補償電容（可選）。該裝置采用調節電源頻率的方法，使電抗器和被測電容器諧振，從而在被測試的產品上產生高電壓和大電流。這是一種新的測試方法和趨勢。
目前國內對于一些高壓電纜、高壓變壓器、開關等產品幾乎都采用串聯諧振進行耐壓測試。變頻串聯諧振試驗裝置由于采用分節構造，在現場使用起來比較輕便和容易攜帶，同時產品容量主要根據被測試產品的具體需求來定制生產。這種裝置的特點使其成為一種方便、靈活而又高效的電力設備測試工具。
Product Introduction
一、 變頻串聯諧振試驗裝置被試品對象及試驗要求
1、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
2、10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.126uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間60min。
3、35kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。
二、 工作環境
1. 環境溫度：－100C –50 0C;
2. 相對濕度：≤90%RH;
3. 海拔高度: ≤1000米；
三、 裝置主要技術參數及功能
1. 額定容量：135kVA；
2. 輸入電源：單相220或三相380V電壓，頻率為50Hz；
3. 額定電壓：27kV； 54kV；108kV；
4. 額定電流： 5A；2.5A； 1.25A；
5. 工作頻率：30-300Hz；
6. 裝置輸出波形：正弦波
7. 波形畸變率：輸出電壓波形畸變率≤1%；
8. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
9. 溫 升：額定負載下連續運行60min后溫升≤65K；
10. 品質因素：裝置自身Q≥30(f=45Hz)；
11. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；
1. 激勵變壓器7.5kVA/1.25/2.5/5kV/0.4kV 1臺
a) 額定容量：7.5kVA；
b) 輸入電壓：0-400V，單相；
c) 輸出電壓：1.25/2.5/5kV
d) 結 構：干式；
e) 重 量：約60kg；
2. 變頻電源 7.5kW/220/380V 1臺
a) 額定輸出容量：7.5kW
b) 工作電源： 220/380±10%V（單/三相），工頻
c) 輸出電壓：0 –400V，單相，
d) 額定輸入電流：18.75A
e) 額定輸出電流：18.75A
f) 電壓分辨率： 0.01kV
g) 電壓測量精度：1.5%
h) 頻率調節范圍：30 – 300Hz
i) 頻率調節分辨率：≤0.1Hz
j) 頻率穩定度： 0.1%
k) 運 行 時 間：額定容量下連續60min
l) 額定容量下連續運行60min元器件最高溫度≤65K;
m) 噪 聲 水 平：≤50dB
1. 高壓電抗器 33.75kVA/27kV 4節
a) 額定容量：33.75kVA;
b) 額定電壓：27kV；
c) 額定電流：1.25A；
d) 電 感 量：85H/單節；
e) 品質因素：Q≥30 (f=45Hz)；
f) 結 構：干式；
g) 重 量：約42kg；
2. 電容分壓器 110kV/1000pF 1套
a) 額定電壓：110kV；
b) 高壓電容量：1000pF；
c) 介質損耗：tgσ≤0.5%；
d) 分 壓 比：1500：1
e) 測量精度：有效值1.5級;
f) 重 量：約15kg；
Product Parameters
1） 變頻串聯諧振試驗裝置配備了減震橡膠支撐腳和防護鋁箱，內外均設有，有效減輕了在運輸和吊裝過程中可能發生的顛簸振動和沖擊，從而確保了變頻電源的長期穩定性和可靠性；
2） 參數顯示方面，采用了觸摸或外接鼠標的大屏幕液晶界面顯示系統，能夠清晰顯示諧振電壓、測試頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護等參數，并提供頻率曲線、電壓曲線等直觀展示，幫助用戶準確判斷當前測試諧振頻率的準確性和穩定性；
3） 在參數設置方面，通過大屏幕觸摸液晶彩屏和外接鼠標，用戶可以直接完成各種參數的設置，包括起始頻率、終止頻率、起始電壓、級升壓和定時、測量電壓的比例分壓器、勵磁變比、過壓保護、過流保護、閃絡保護、測試模式等，同時還提供參數設置提示和幫助功能；
4） 測試方式靈活多樣，可通過觸摸屏和外接鼠標實現全自動、半自動和手動三種操作狀態，具備升壓、整定（手動和自動）、分段升壓和定時、運行狀態、模式切換、故障提示、電容電感頻率交換計算等功能；
5） 設備具備多重保護功能及信息提示，包括高壓過壓保護、低壓過流保護、過流保護、失諧保護、零位保護、閃絡保護、緊急停機、欠壓保護等，保障設備和用戶的安全；
6） 數據存儲功能完善，支持保存測試結果（手動保存）、打印、上傳和查看等操作，方便用戶進行數據管理和后續分析。

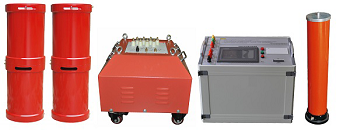

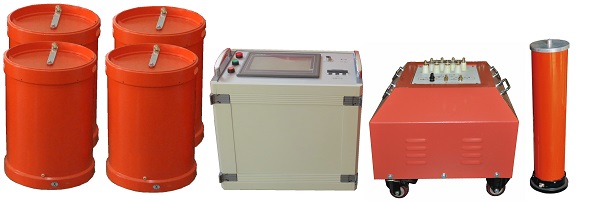

Product Image
Product Certificate
序號 | 設 備 名 稱 | 型 號 及 規 格 | 單位 | 數量 | 備注 |
1 | 激勵變壓器 | JLB-7.5kVA/1.25/2.5/5kV/0.4kV | 臺 | 1 | |
2 | 變頻電源 | BPY-F-7.5kW/220/380V | 臺 | 1 | |
3 | 高壓電抗器 | DK-33.75kVA/27kV | 臺 | 4 | |
4 | 電容分壓器 | FRC-110kV/1000pF | 套 | 1 | |
5 | 內部連接線 | 套 | 1 |
