CTPT互感器伏安特性測試儀接線操作介紹

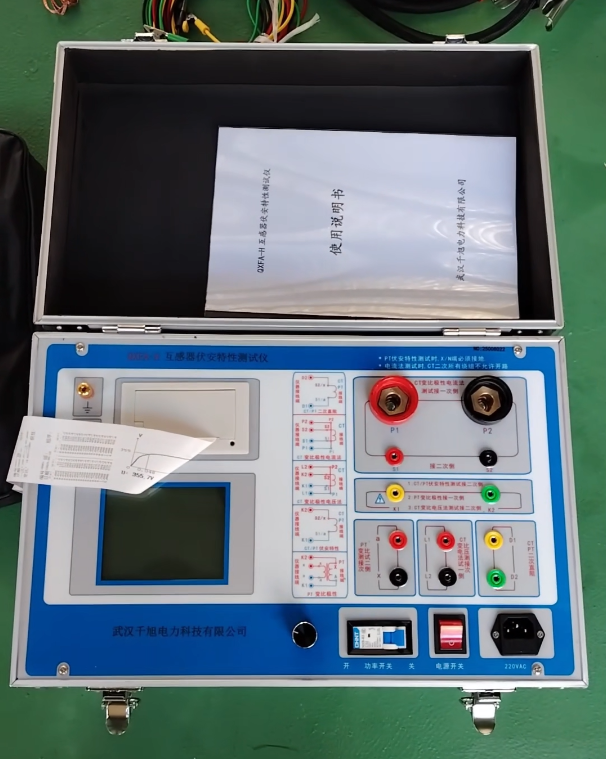

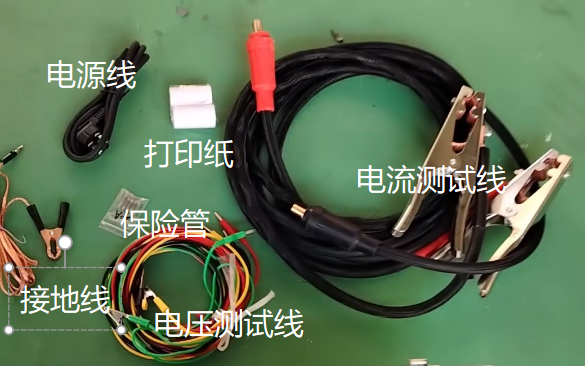

互感器綜合測試儀是適用于電流電壓CTPT變比極性勵磁曲線測試，選配全功能款測試儀可以測試二次直阻、比差角差、ALF曲線等功能，下面以一臺全功能QXFA-H互感器伏安特性測試1200V/600A來演示一下互感器測試介紹。
電流互感器CT
1.變比極性電流法
測試CT變比極性電流法，裝置從一次側輸出大電流，二次測通過檢測來判斷實際變比極性。

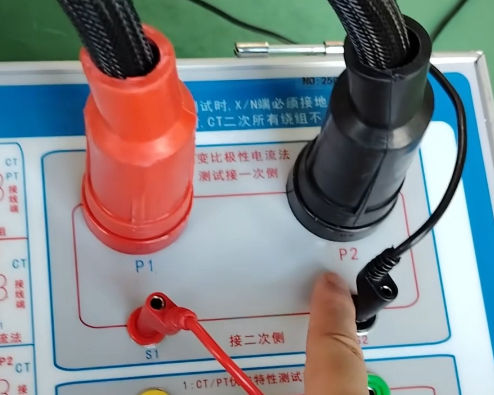

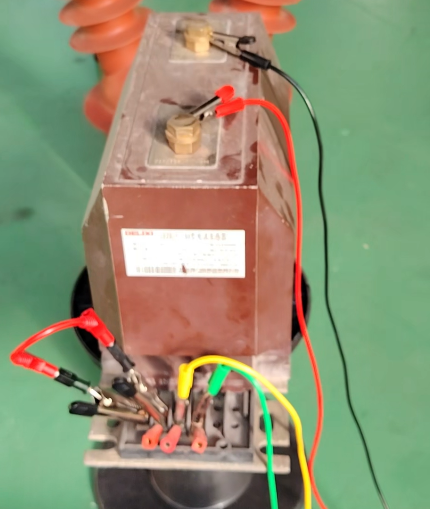

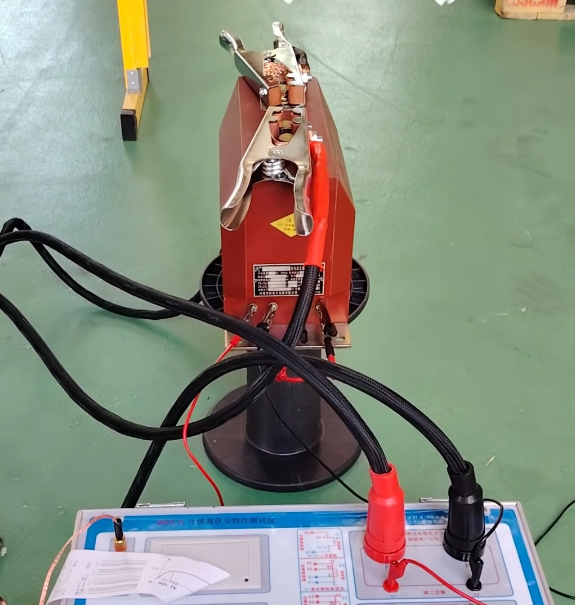

接線圖如下，互感器綜合測試儀S1S2接CT的S1S1，測試儀P1P1接CT的P1P2。

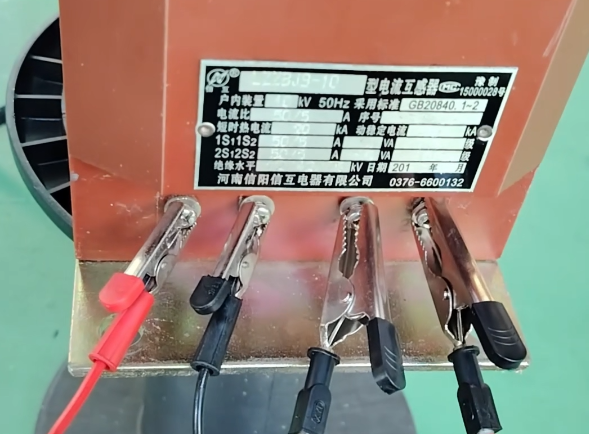

接好測試線后，進入CT變比極性板塊。觀察互感器銘牌變比，輸入標準變比。

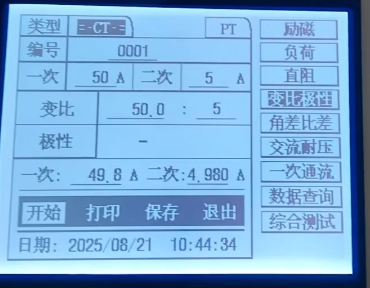

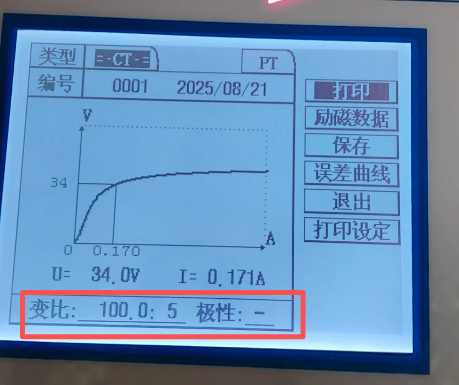

點擊開始測試，耐心等待數秒，測試結果如下，可以看到測試結果50:5 極性是 - 極性
變比極性電壓法
電壓法測試變比極性的原理跟變壓器類似，電流比是50比5，電壓比則是5/50，所有在一次側二次側接線，測得變比反數則是CT電流變比值。
根據接線圖，找到K1K2 L1L2分別對應接到一次側二次側。測試結果如下：
綜合測試
綜合測試是為了節約時間，同時測試CT電流互感器的變比極性和勵磁曲線，大大節省時間。
二次直阻
二次直阻測試是將CT二次直流電阻測試出來，方面計算ALF值。

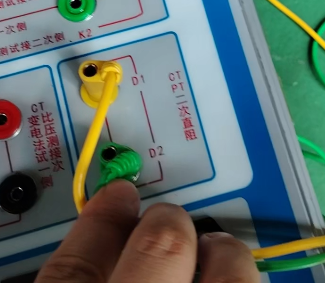

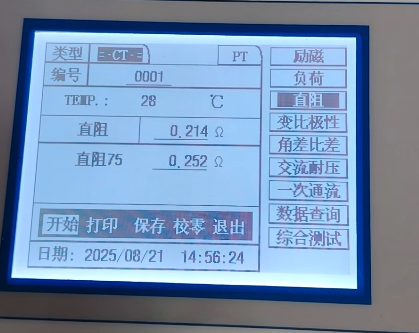

找到D1D2，接到互感器二次測，進入直阻測試板塊，即可完成測試。
勵磁曲線
勵磁曲線找到K1K2，接到電流互感器二次測，一次側不用接。

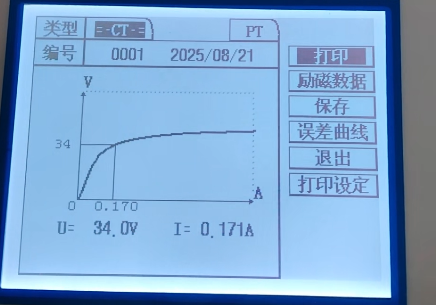

測試結果如下：
5%10%誤差曲線，ALF值

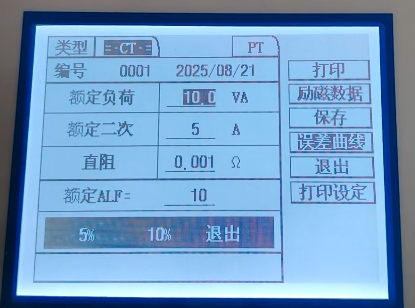

誤差曲線和ALF值是在勵磁曲線測試后的結果中計算查詢得知，點擊誤差曲線，填好互感器的功率和剛剛測試的二次直阻。

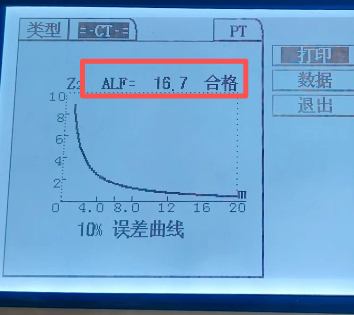

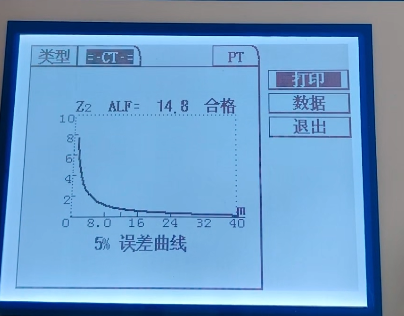

填好后即可查看5%和10%誤差曲線，并自動計算ALF值，儀器自動判斷是否合格。
比差角差

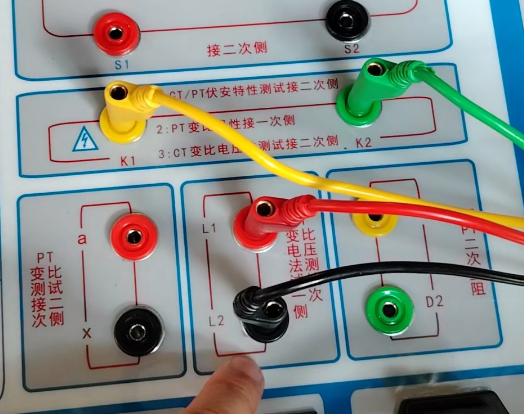

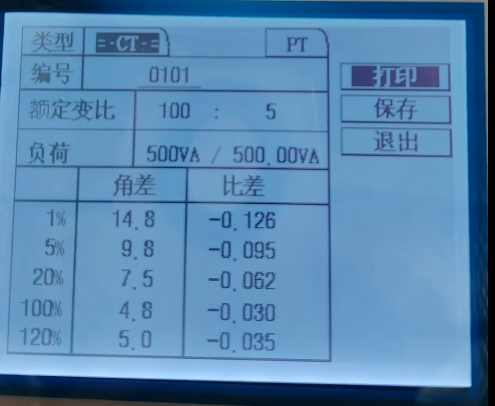

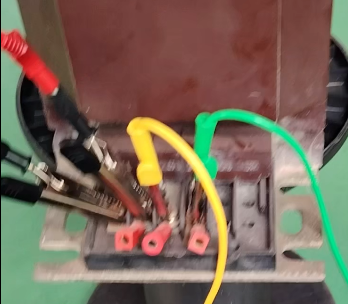

測試CT比差角差接線圖如下，L1L2紅黑線接一次側，K1K2黃綠線接二次側。
電壓互感器
變比極性
測試電壓互感器PT變比接線，按照接線圖K1K2接一次側,ax接二次側，設置好標準變比后點擊開始測試。

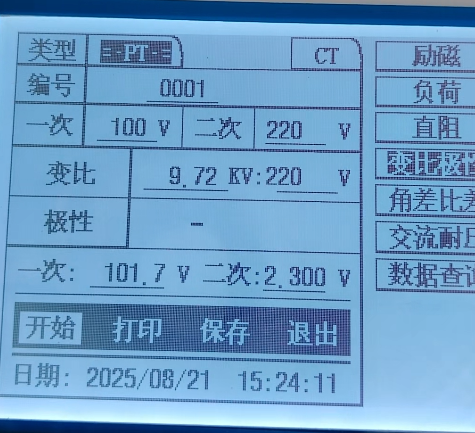

點擊開始測試，結果如下：
PT勵磁曲線測試
PT勵磁曲線跟CT勵磁曲線測試一樣，將K1K2接到互感器二次，這里注意一次側X/N端需要接地。

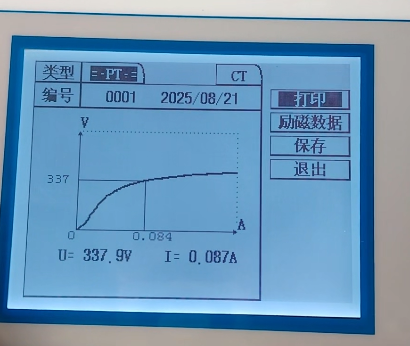

接好測試線后，進入伏安特性，點擊開始測試，可以看到測試結果。
電壓互感器和電流互感器二次直阻、比差角差等操作是類似的，這里就不做多演示，該設備除了上述功能還可以對互感器進行通流耐壓負荷等測試。具體可以聯系我司銷售15927335914詳細講解。
