設計用于對35kV及 以下保護類、計量類CT/PT進行自動測試,互感器伏安特性測試儀適用于實驗室也適用于現場檢測。
參考標準:GB1207、GB1208
● 支持檢測CT和PT
● 大屏幕液晶,圖形化顯示接口
注:本產品享受免費技術指導、一年保修、軟件升級等服務。
歡迎致電:027-86628100 / 15927335914
Product Introduction
專為35kV及以下保護、計量CT/PT自動測試而設計,互感器伏安特性測試儀適用于實驗室和現場測試。
產品別稱:PT伏安特性綜合測試儀、變壓器伏安特性綜合測試儀、CT伏安特性綜合測試儀、CT伏安特性測試儀、PT伏安特性測試儀、變壓器伏安特性測試儀、伏安 安培特性變比極性綜合測試儀、伏安特性測試儀、伏安特性綜合測試儀、伏安特性測試儀、CTPT特性綜合測試儀
Product Introduction
項目 | 參數 | |
工作電源 | AC220V±10% 、50Hz | |
設備輸出 | 0~1200V(電流最大設置20A) | |
大電流輸出 | 0~600A | |
勵磁測量精度 | ≤0.5%(0.3%*讀數+0.2%*量程) | |
CT變比測量 | 范圍 | ≤5000A/1A(25000A/5A) |
精度 | ≤0.5% | |
PT變比測量 | 范圍 | ≤500kV |
精度 | ≤0.5% | |
工作環境 | 溫度 | -10℃ ~ 40℃ |
濕度 | ≤90% | |
尺寸 | 410mm × 260mm × 340mm |
Product Parameters
1、支持CT、PT檢測
2、符合GB1207、GB1208等要求
3、無需連接其他輔助設備,單機即可完成所有檢測項目
4、配備微型快速打印機,可現場直接打印測試結果
5、操作簡單,具有智能提示,讓用戶操作更輕松
6、大屏幕液晶顯示,圖形顯示界面
7、按規定自動給出CT/PT(勵磁)拐點值
8、互感器伏安特性測試儀自動給出5%和10%誤差曲線
9、可保存3000組測試數據,斷電后不丟失
10、支持U盤傳輸和保存數據,可由標準PC讀取并生成WORD報告
11、互感器伏安特性測試儀體積小、重量輕≤22kg,非常方便現場測試

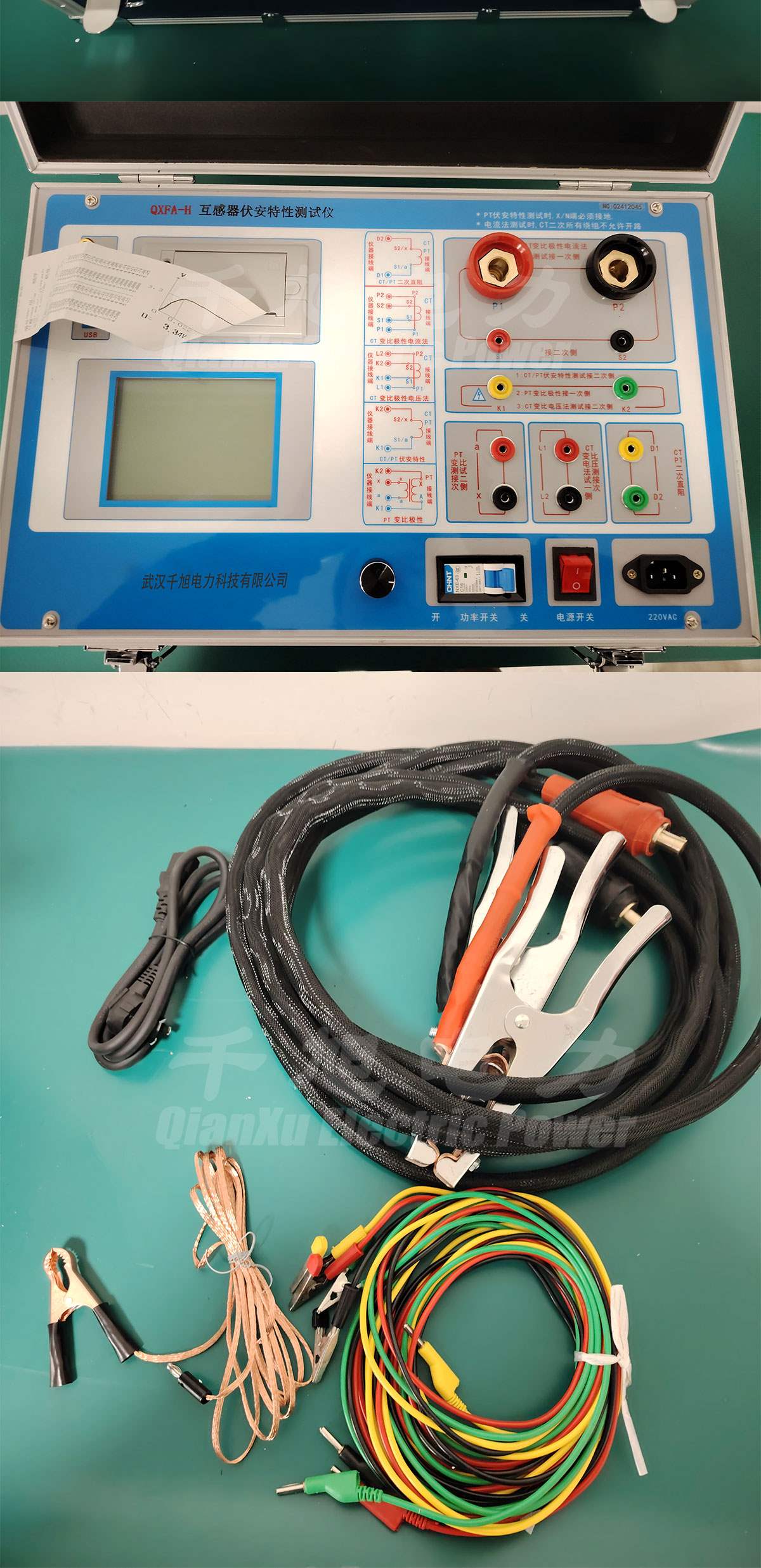

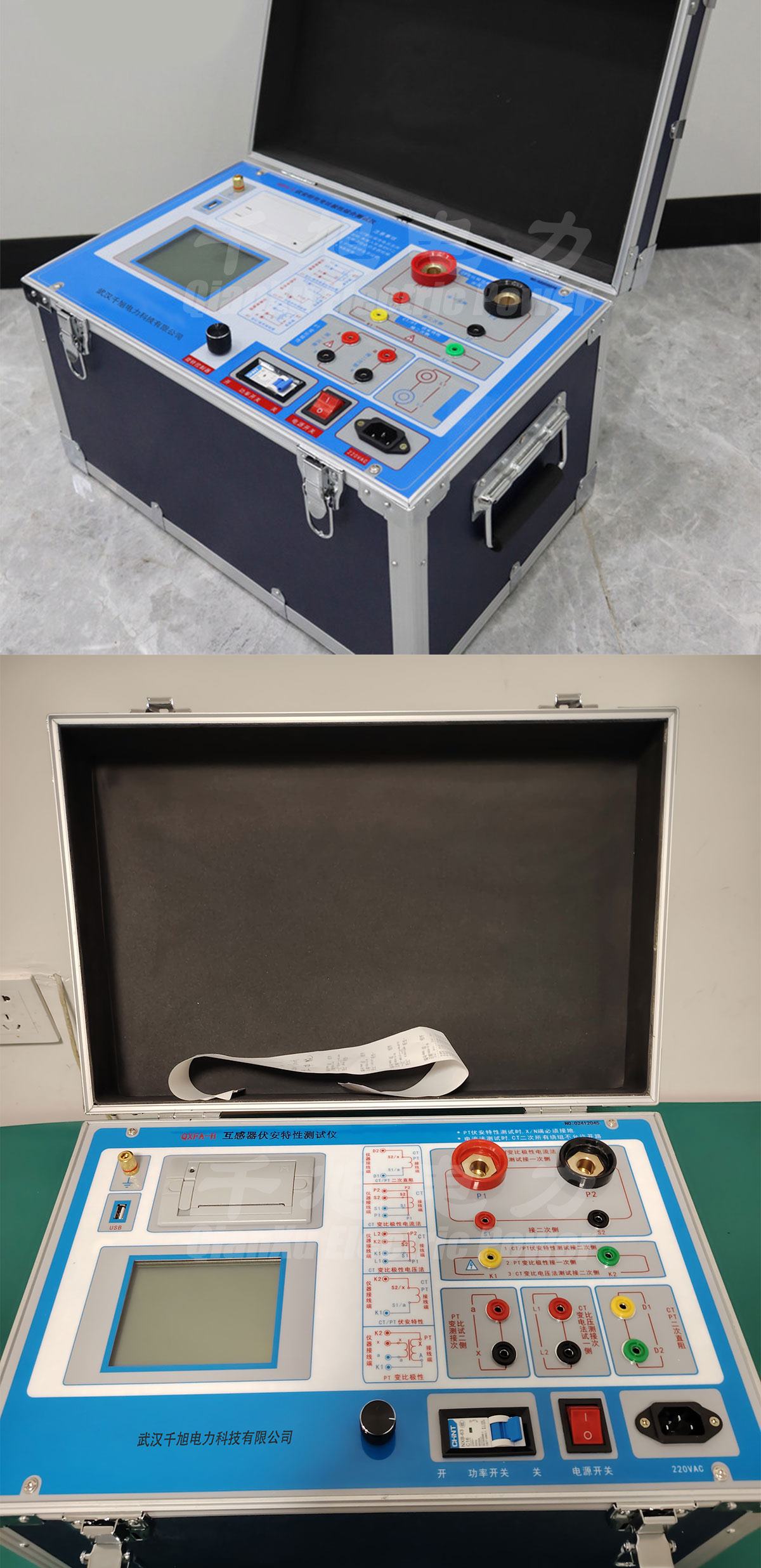

Product Image
Product Certificate
序號 | 名稱 | 數量 | 單位 | 是否裝箱 |
1 | 主機 | 1 | 個 | |
2 | 電流測試線(粗) | 2 | 根 | |
3 | 二次回路測試線(細) | 4 | 根 | |
4 | 接地線 | 1 | 根 | |
5 | 電源線 | 1 | 只 | |
6 | 打印紙 | 2 | 卷 | |
7 | 說明書合格證檢測報告 | 1 | 份 |
