繼電保護測試儀差動保護試驗操作接線介紹

繼電保護測試儀差動保護試驗是很多110kV或部分35kV主變常用的保護裝置，當變壓器高低壓側兩路電流差距過大的時候，即可判斷變壓器發生故障，及時跳閘保護用電設備。下面來使用千旭電力六相微機繼電保護測試儀對變壓器測控差動保護進行校驗介紹。

在做試驗之前，需要了解到什么差動電流和制動電流：

?差動電流（I_d）?

• 反映被保護設備（變壓器、線路、發電機等）兩側電流的?差值?，體現故障特征。

• ?計算公式?：Id=∣I˙1+I˙2∣ 常會導入系數k1k2，即Id=∣I˙1˙k1+I˙2˙k2∣

  I1 I2被保護設備兩側的電流向量（需考慮變比、相位補償）。

        被保護設備兩側的電流向量（需考慮變比、相位補償）。

制動電流（I_res）?

• 反映穿越性電流（如外部故障、負荷電流），用于?抑制?保護誤動。

• ?計算公式（常用形式）?：Ires=∣I˙1∣+∣I˙2∣/2或Ires=max?(∣I˙1∣,∣I˙2∣)Ires=2∣I˙1∣+∣I˙2∣或Ires=max(∣I˙1∣,∣I˙2∣)

• (具體公式取決于保護裝置算法) 不同的保護裝置計算公式是不同的。

• 常用的制動電流多數是Ir=(∣I˙1˙k1∣+I˙2˙k2∣)/k3

• 這里的k1k2為高低壓測系數，k3常為2。k1k2系數等下會講解到。

這里的公式就不多講解，總之其目的是為了防止區外故障導致區內跳閘，制動電流的意義是發生區外故障會無限大，發生區內故障會無線小，所有發生器區外故障，不會發生差動保護跳閘。

差動保護發生的條件是差動電流（I_d）?大于制動電流（I_res）?，所有以兩者為xy為坐標軸（差動為y，制動為x），則會行成一條曲線，當在曲線上則會發生器差動保護跳閘，當在曲線下的時候則不會，所有我們此次的繼保裝置差動保護試驗就是為了校驗這條曲線值，首先我們的六相繼電保護測試儀根據繼保裝置的定值和繼保裝置的說明書描繪一條理論值，而后再在繼保裝置高低壓側施加不同的電流來檢測該條曲線值，如果誤差不大，則差動保護成功。

接線介紹

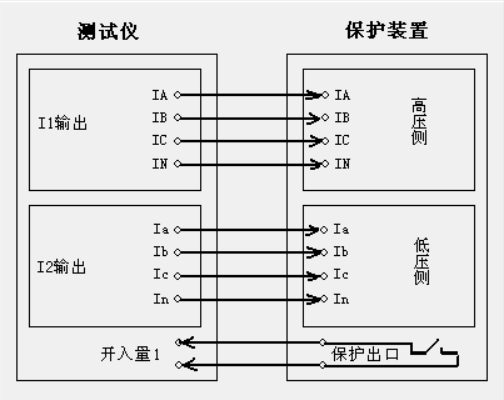

首先進入繼保裝置差動保護界面，點擊接線圖查看接線

可以看到裝置需要提供兩路三相電流，分別接到保護裝置的高壓側和低壓側，同時保護裝置的跳閘接到繼保測試儀的開入量。如果繼保裝置沒有電源，則需要提供一路直流輔助電源。具體如下：

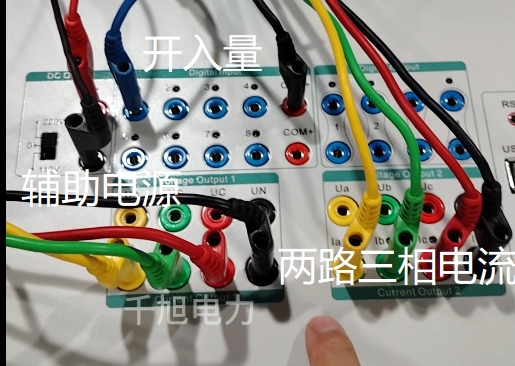

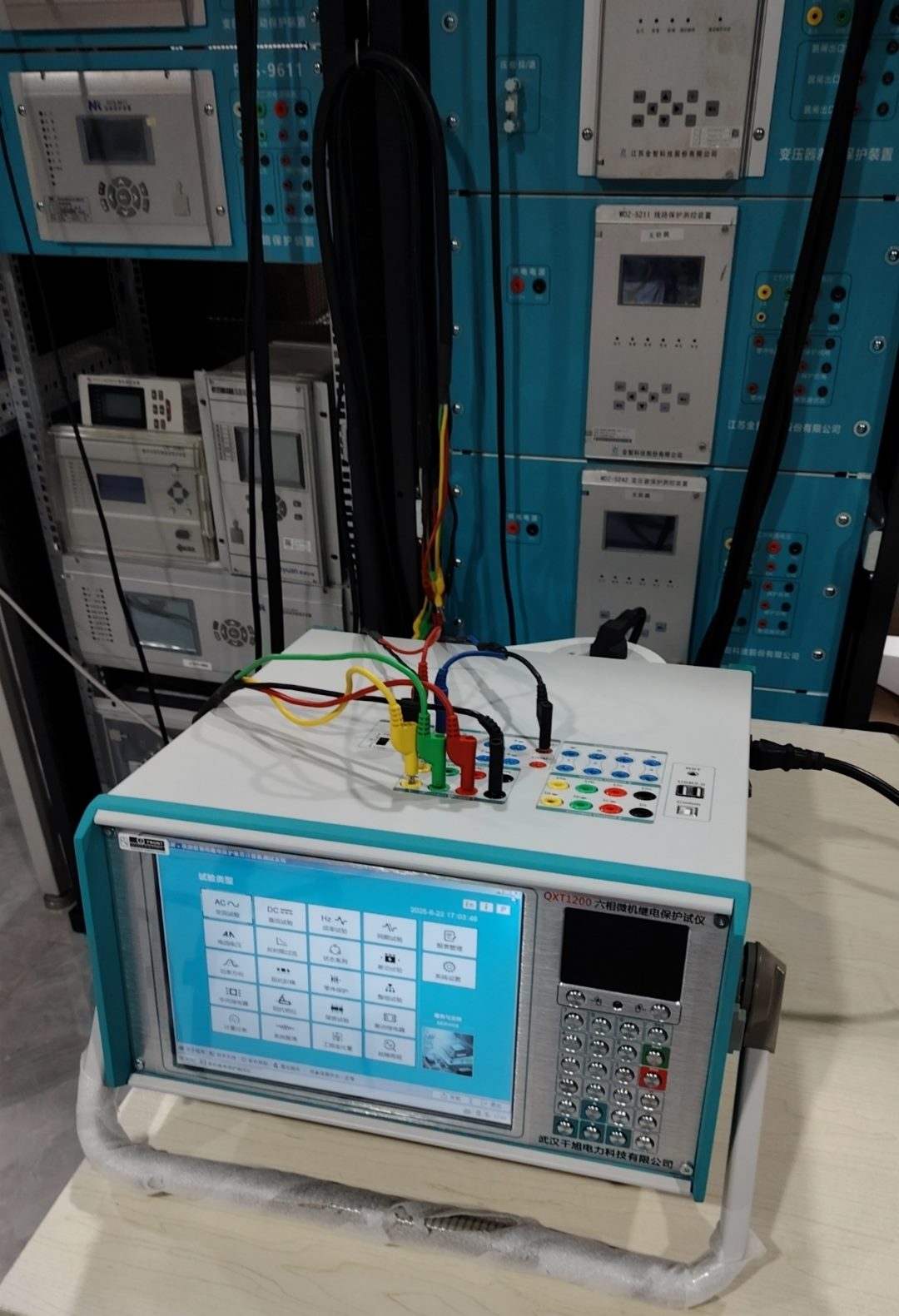

儀器接線圖如上，提供兩路三相電流，開入量接繼保裝置跳閘。

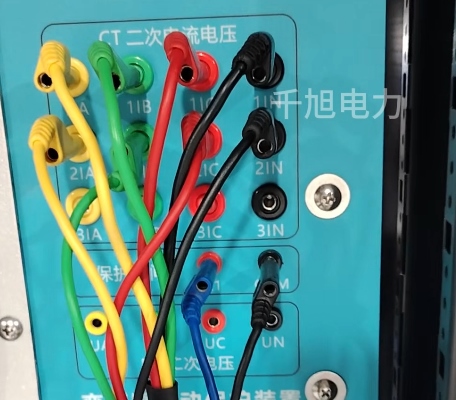

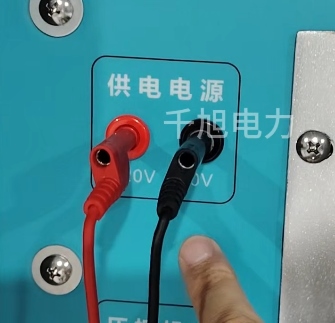

紅黑線為繼電保護測試儀直流輔助電源，接到繼保裝置的供電電源k+k-。

接好測試線后，即可看到繼保裝置開機。

查看定值

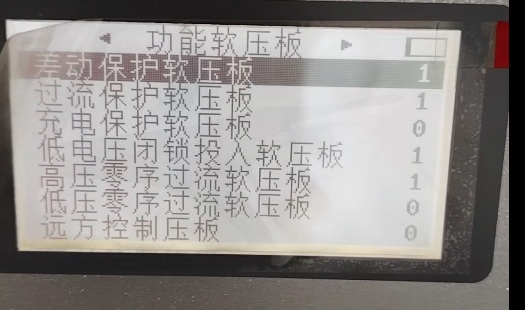

繼保裝置開機后，進入壓板投入界面，確保差動保護是投入的狀態。

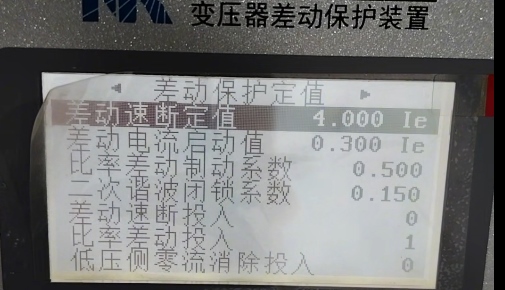

查看差動保護定值。

差動速斷定值為4Ie，差動電流啟動值0.3Ie,比率差動制動系數0.5，二次諧波閉鎖系數0.15，這幾個參數等下進行差動演示的時候至關重要。

儀器操作

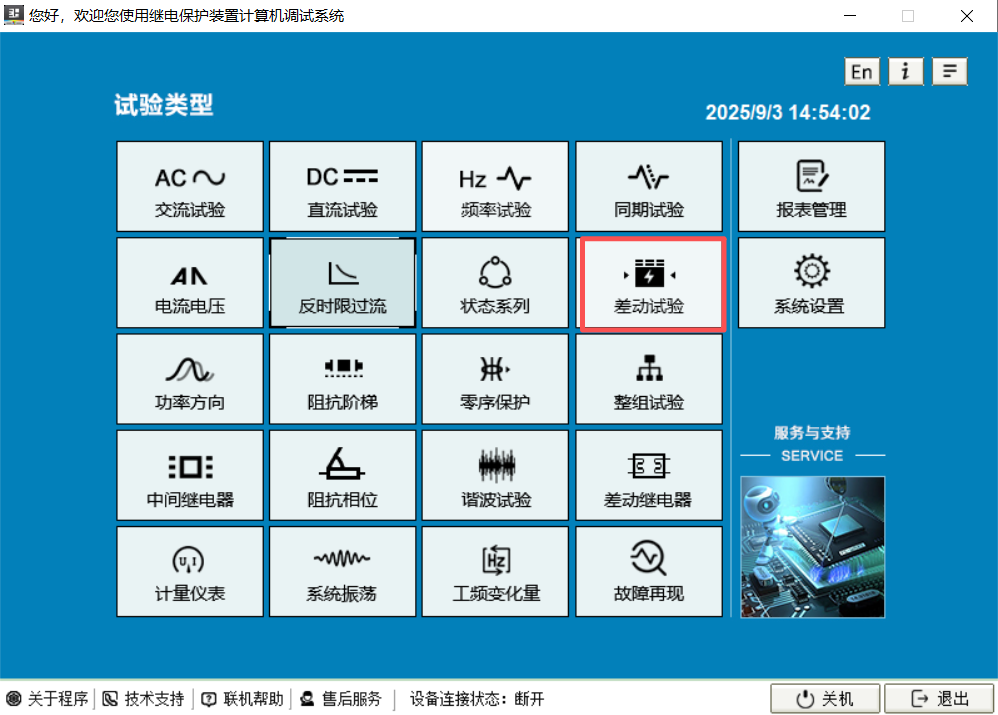

接線和繼保裝置設定完后，操作我們的繼電保護測試儀。進入差動保護界面

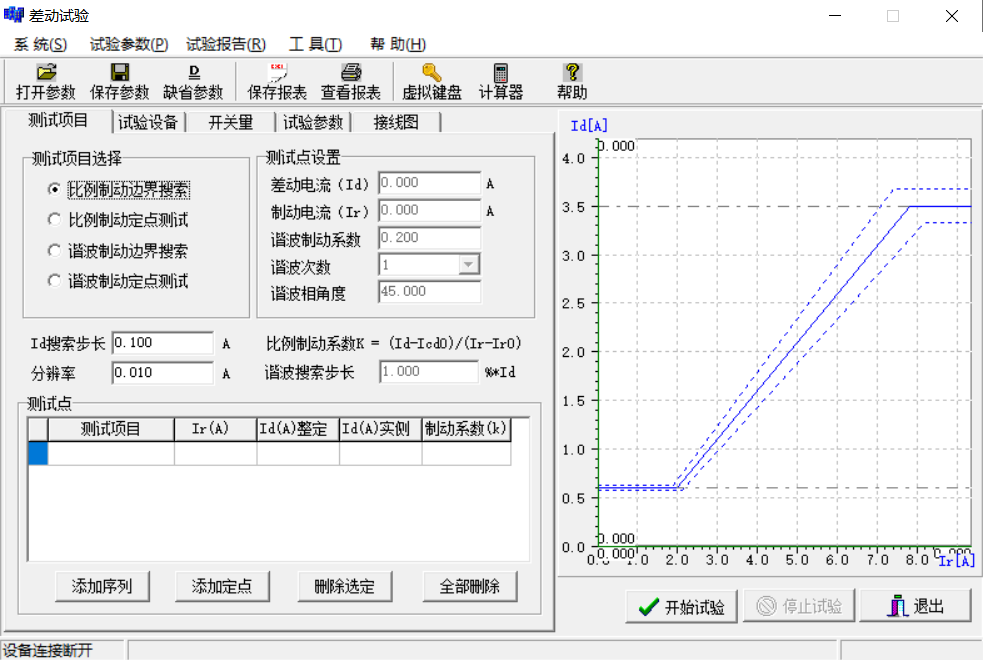

進入差動保護試驗，選擇比例制動邊界搜索，現在的差動保護絕大多數都是使用比例邊界搜索校驗。目的是為了將動作區和非動作區的曲線給檢測出來，在跟理論值進行對比，如果兩者相差不大，則說明試驗成功。

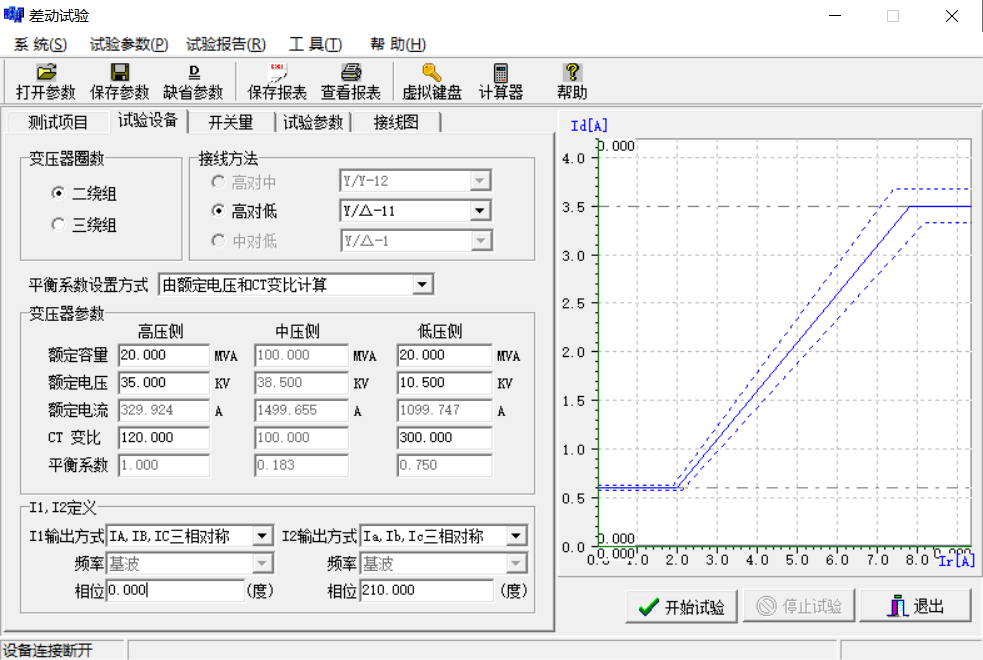

選擇比例制動邊界搜索，進入試驗設備欄目。繼保裝置的定值是以一臺高壓側35kV低壓側10.5kV容量20MVA,的變壓器，接線方法Y/D-11，高壓側CT變比是600/5A.低壓側CT變比是1500/5A，由此計算發現高低壓側CT二次電流的時候會有些許誤差，理論上高低壓側電流應該相等，由于互感器精度損耗等問題導致誤差，這里需要引入系數，就是高低壓側乘以k（系數）來使兩側電流值相等。計算方式如下：

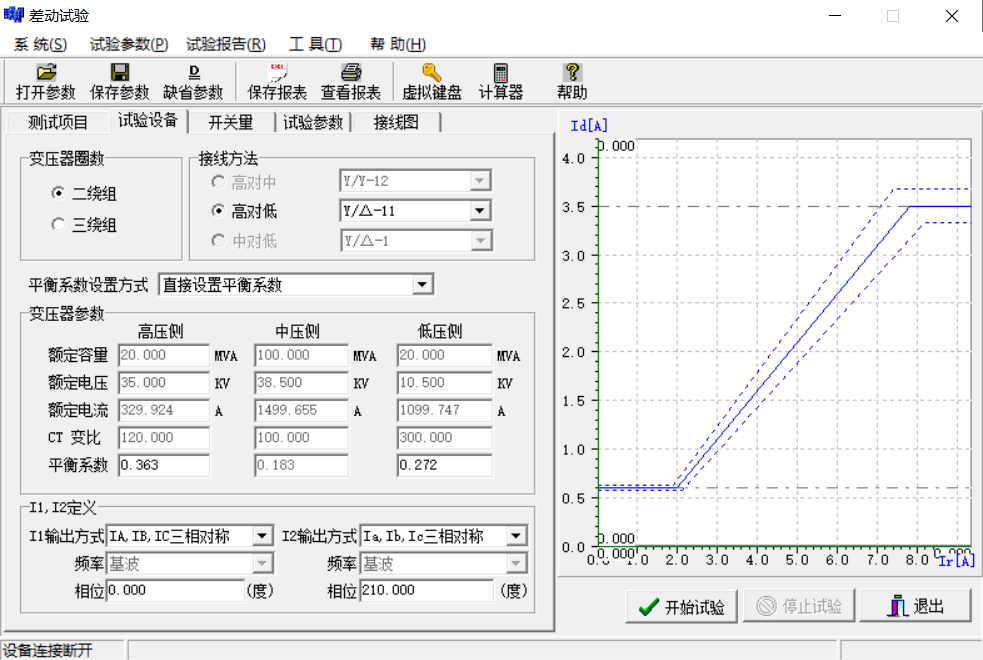

以變壓器容量/額定電壓/根號3/CT變比值=二次電流。系數k1k2來使兩者相等，默認一次側k1=1。這里的k1=1 k2=0.75 和k1=0.363和k2=0.272是一樣的，看比例關系即可。按照如上所說填入變壓器圈數和接線方法。使用繼保測試儀填入變壓器參數計算如下所示：

也可選擇直接設置平衡系數填入k1k2。最下端的角度跟變壓器的接線方法關聯，設置不同的變壓器接法，角度會不同補償。

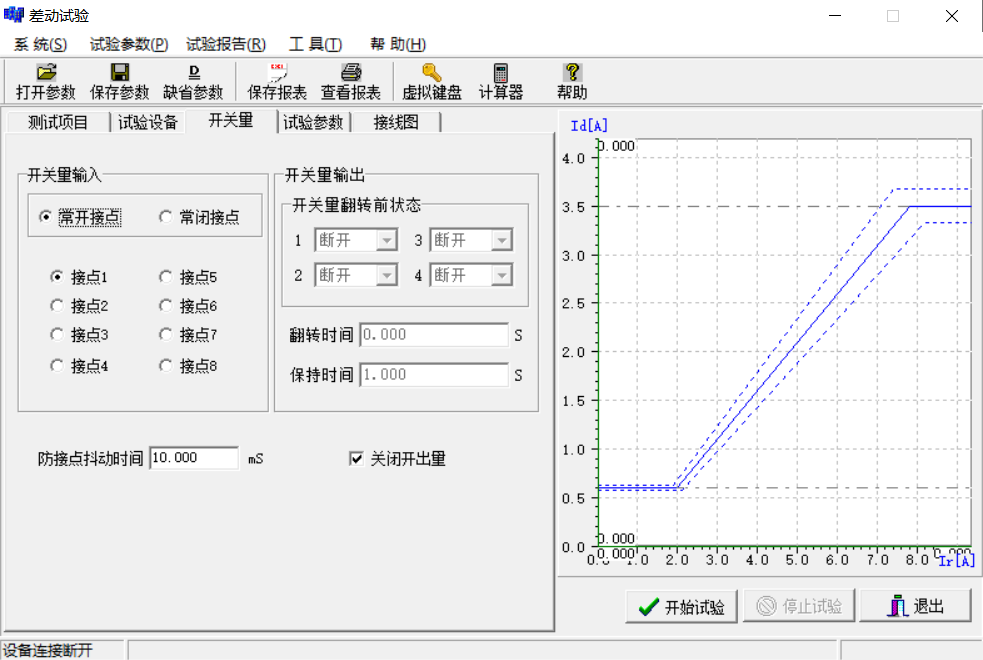

進入開關量設置，開入量默認常開，接點按實際接線默認接點1。

進入試驗參數

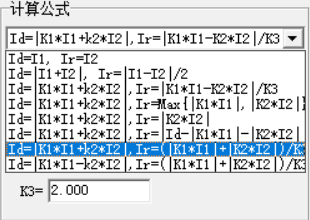

計算公式按照繼保裝置說明書輸入，常用計算公式如圖所示。這里是加入的系數k1k2k3來計算的。

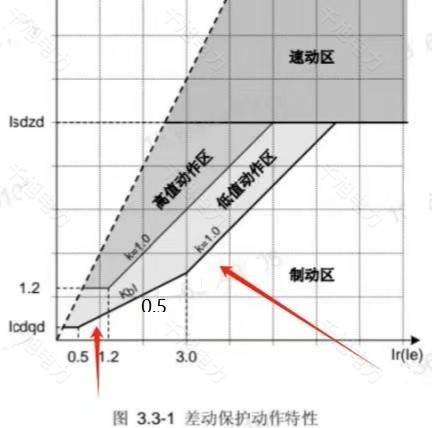

查看繼保裝置的說明書，里面會有不同的拐點值和斜率，如下。

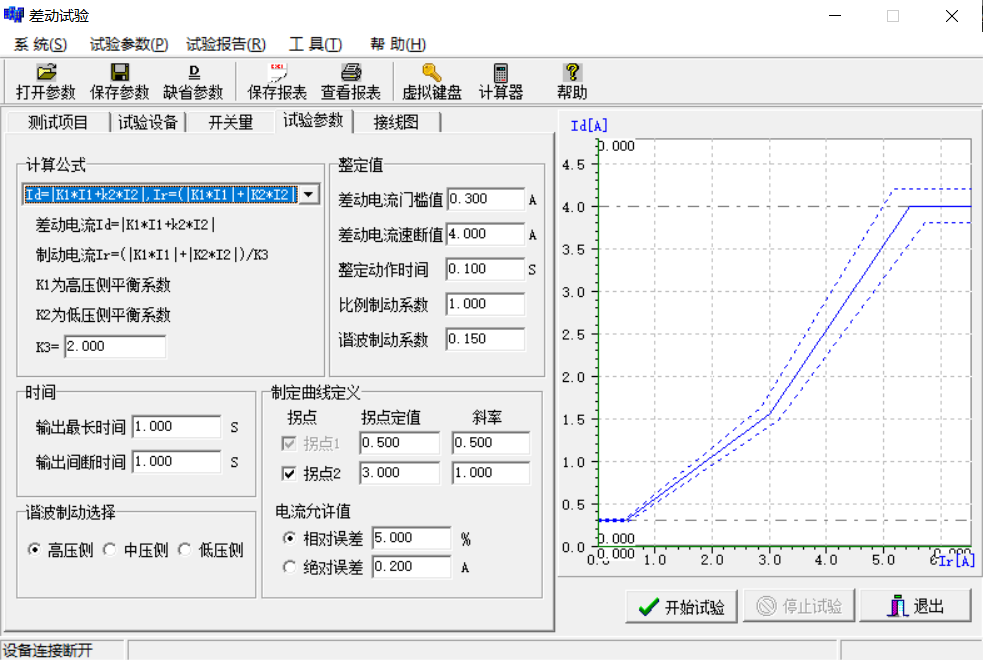

按照繼保裝置的定值輸入差動電流速斷值、門檻值、比例制動系數等，下面拐點值和斜率按上圖 拐點0.5斜率0.5 拐點3斜率1，輸入進去則會得到理論上的曲線圖。

即所有的參數設置都已經完成了，剩下的工作就是為了校驗這條曲線值，曲線上下的虛線代表合理誤差內。

開始試驗

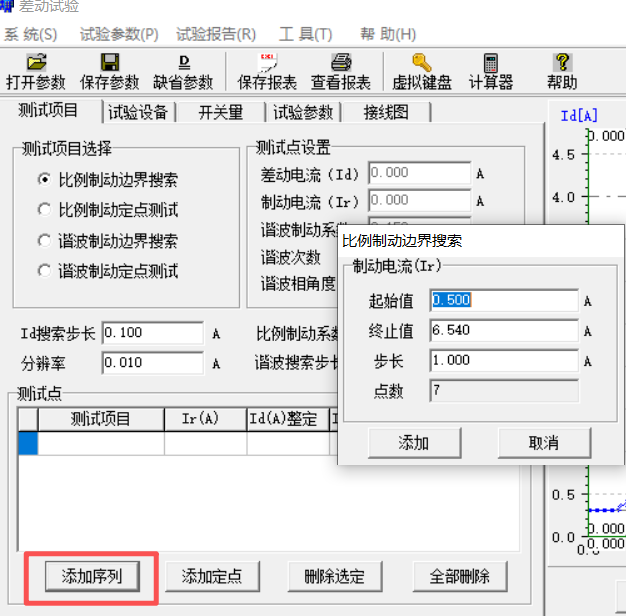

設置好后，回到測線項目添加序列

這里設置步長可以調整不同的測試點數，點擊添加開始試驗

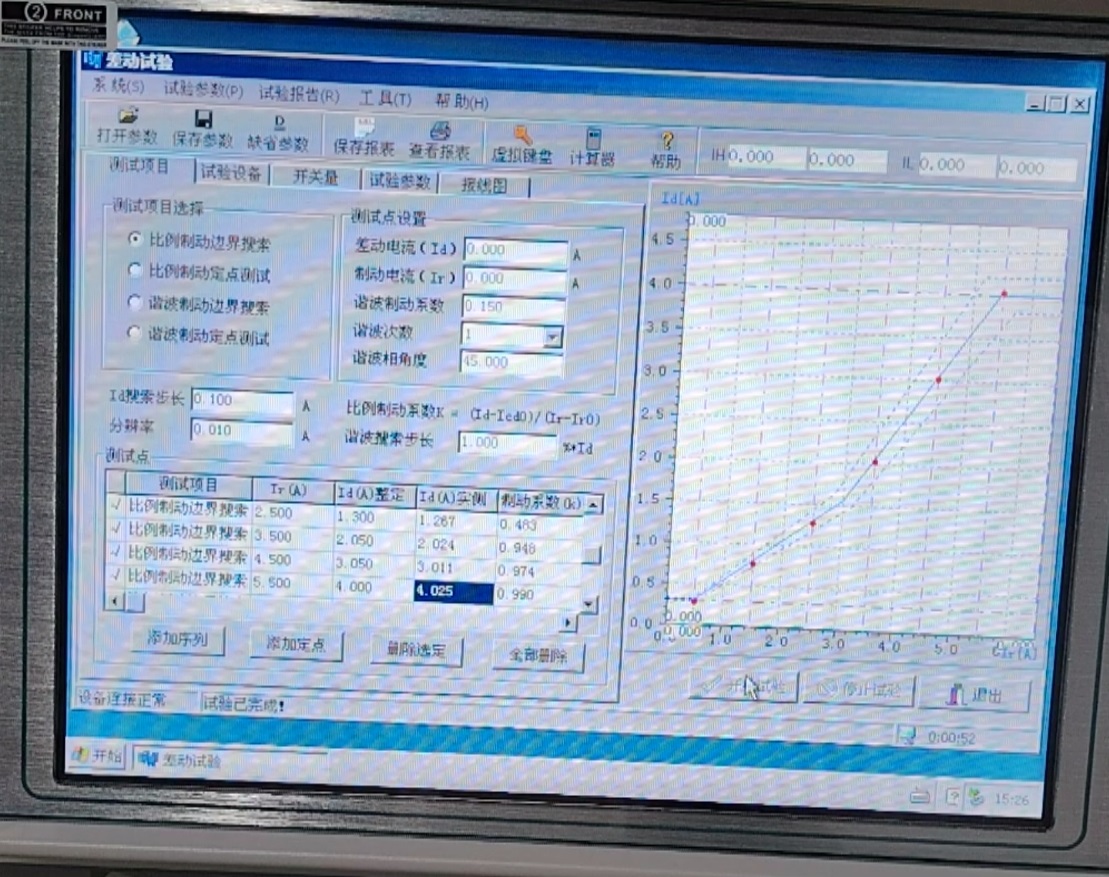

數據如上，右側曲線的紅點代表的是試驗的數據，可以發現都坐落在曲線上，可以說明差動保護試驗成功！
