接地成組電阻測試儀QXCZ-H接線操作介紹
接地成電阻測試儀是對安全線、接地線進行電阻測試電阻率自動計算的試驗設備，常用于檢測單位，每年一檢。
在接線操作前，需完成附件核對、儀器自檢與測試參數確認：

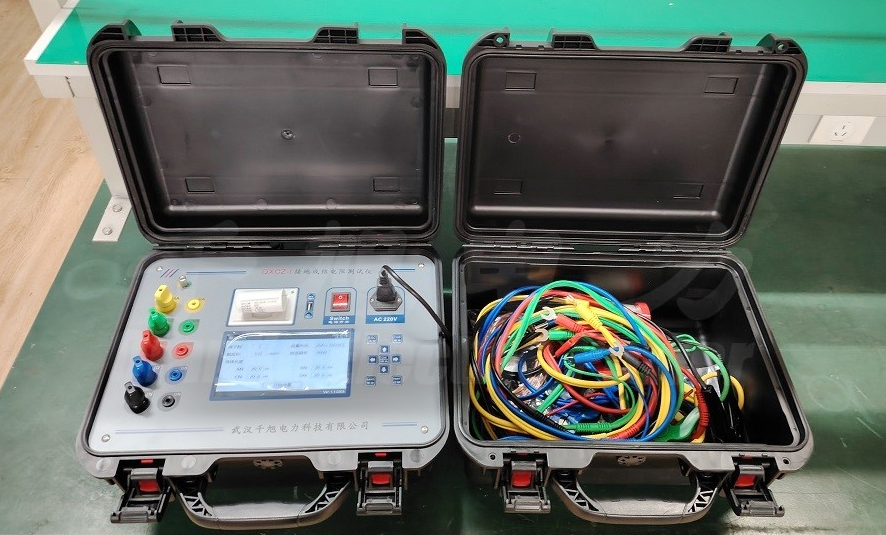

附件清單
儀器標配附件需逐一確認完整性，避免因缺少關鍵部件導致測試中斷，具體清單如下：
測試線：3 米長黃綠紅藍黑五色專用測試線（對應四通道測試與公共端連接）
標準電阻：用于儀器自檢，標稱阻值為 1.5 毫歐（精度校準核心部件）
輔助配件：電源線（適配儀器供電）、接地線（確保儀器接地安全）、數據線（數據傳輸）、打印紙（測試結果打印）、保險管（設備過載保護備用）
儀器與被試品檢查
儀器狀態：確認電源開關處于 “OFF” 狀態，顯示屏無故障代碼，測試端子（黃綠紅藍黑）無氧化、無松動；若為首次使用或長期未用，需先接通電源線，檢查儀器供電是否正常（顯示屏點亮且無報錯）。
被試品處理：若測試對象為實際接地線，需用砂紙打磨接頭氧化層；若為模擬測試（如視頻中銅導線），需確保導線無斷裂、絕緣層無破損，兩端接頭接觸良好（避免虛接影響電阻值）。
儀器自檢接線（標準電阻校準）
自檢是確保儀器測試精度的關鍵步驟，需通過標準電阻（1.5 毫歐）驗證儀器準確性，具體接線步驟如下：
1. 明確自檢接線端子
儀器面板自檢專用端子為黃、黑兩色端子，功能定義如下：
| 端子顏色 | 功能 | 接線對象 |
|---|---|---|
| 黃色端子 | 標準電阻信號輸入端 | 標準電阻一端接線夾 |
| 黑色端子 | 公共端（信號返回） | 標準電阻另一端接線夾 |
2. 分步接線操作
取出標配 1.5 毫歐標準電阻，
3. 自檢啟動與結果判斷
接線無誤后，接通儀器電源（開關撥至 “ON”），在主界面選擇 “自檢模式”，點擊 “開始測試”：

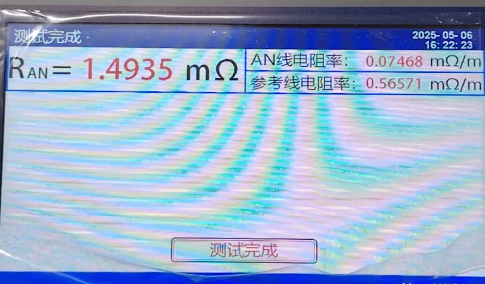

正常情況下，測試結果應接近 1.5 毫歐（如視頻中顯示 1.4935 毫歐），誤差范圍需符合儀器精度要求（通常≤±0.5%）。
若結果偏差較大（如＞1.55 毫歐或＜1.45 毫歐），需重新檢查接線（是否虛接、測試夾是否接觸不良），或更換標準電阻后再次測試。
場景二：模擬接地線測試接線（四通道實操）
以視頻中 “單根銅導線模擬接地線” 為例（導線一端 4 個接頭、另一端短接），詳細說明四通道接線步驟，實際測試真實接地線時可參考此邏輯：
1. 明確測試端子與被試品對應關系
儀器四通道測試端子為黃綠紅藍四色（對應 4 個測試通道） + 黑色公共端，需與被試品（模擬接地線）的接頭一一對應：
| 儀器端子顏色 | 對應通道 | 接線對象（模擬接地線） | 功能 |
|---|---|---|---|
| 黃色端子 | 通道 1 | 模擬接地線一端的 “黃色接頭” | 采集通道 1 電阻信號 |
| 綠色端子 | 通道 2 | 模擬接地線一端的 “綠色接頭” | 采集通道 2 電阻信號 |
| 紅色端子 | 通道 3 | 模擬接地線一端的 “紅色接頭” | 采集通道 3 電阻信號 |
| 藍色端子 | 通道 4 | 模擬接地線一端的 “藍色接頭” | 采集通道 4 電阻信號 |
| 黑色端子 | 公共端 | 模擬接地線另一端的 “短接點” | 信號回路公共端，確保電流流通 |
2. 分步接線操作
被試品預處理：將模擬接地線（銅導線）一端的 4 個獨立接頭（黃綠紅藍）整理平直，另一端的短接點（所有導線擰合處）用砂紙打磨，去除氧化層。
通道線連接（黃綠紅藍）：

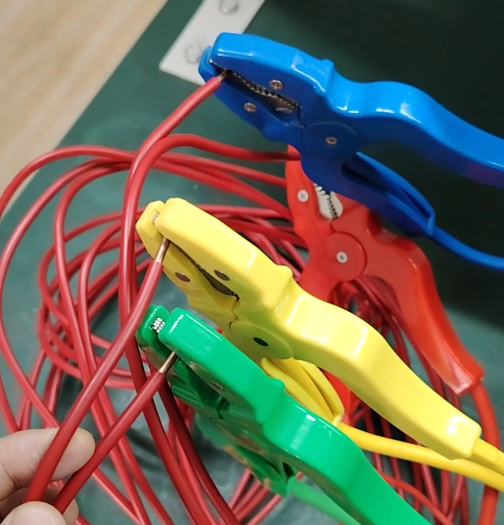

黃色測試線：一端插儀器 “黃色端子”，另一端夾被試品 “黃色接頭”（夾頭需完全包裹接頭金屬部分，避免接觸絕緣層）。
綠色測試線：一端插儀器 “綠色端子”，另一端夾被試品 “綠色接頭”，操作同黃色線，確保無虛接。
紅色、藍色測試線：分別對應連接儀器 “紅色端子 - 被試品紅色接頭”“藍色端子 - 被試品藍色接頭”，接線順序可按通道編號對應，避免混淆。

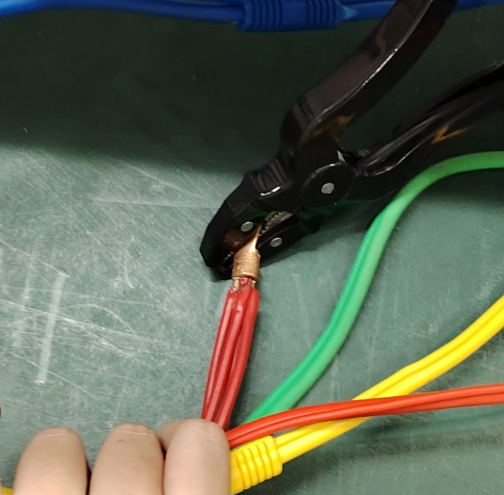

公共端連接（黑色）：取黑色測試線，一端插儀器 “黑色端子”，另一端用測試夾夾緊被試品的 “短接點”（需覆蓋所有擰合的導線金屬部分，確保四路通道的電流均能通過公共端形成回路）。
接線檢查：
視覺檢查：所有測試線與端子、被試品的連接無松動，黃綠紅藍四色線無交叉纏繞，黑色公共端夾頭無偏移。
物理檢查：輕拉每根測試線，確認端子端與被試品端均無脫落；用手晃動被試品，測試夾無位移。
3. 參數設置與測試啟動
接線完成后，在儀器界面進行如下操作：

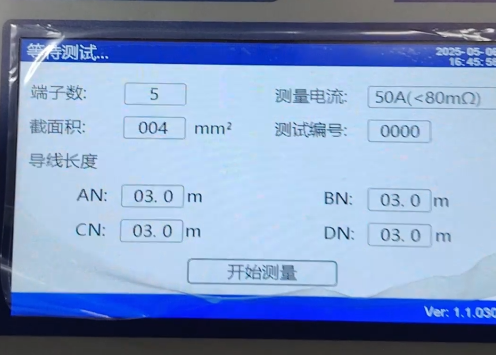

進入 “參數設置” 界面，輸入被試品的實際長度（如模擬導線長 3 米）、導體截面積（如 25mm2），選擇測試電流（如 30A，符合規程最低要求）。
返回主界面，點擊 “開始測試”，儀器將自動輸出恒流電流，采集四路通道的電阻信號，并根據輸入的長度、截面積計算電阻率。

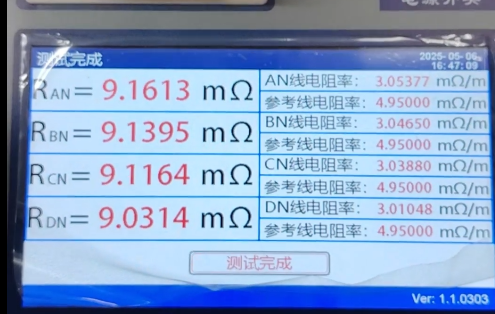

測試完成后，儀器顯示屏會顯示每路通道的電阻值、電阻率，可通過 “保存” 按鈕存儲數據，或用打印紙打印測試報告（需確保數據線連接正常、打印紙安裝到位）。
接線關鍵注意事項
安全防護：測試過程中儀器會輸出 30A/50A 大電流，嚴禁觸摸測試端子與被試品接頭（避免觸電）；測試前需確保儀器自身接地線已可靠連接（接入現場接地網），防止設備漏電。
接觸可靠性：所有接線部位（端子、測試夾、被試品接頭）的氧化層必須用砂紙打磨干凈，否則會增加接觸電阻，導致測試結果偏大（如視頻中強調標準電阻引腳無氧化，正是為避免此問題）。
線纜規范：必須使用儀器標配的 3 米測試線（線徑、材質符合大電流傳輸要求），禁止用普通導線替代（普通導線電阻大，會引入測試誤差）；測試線絕緣層若有破損，需用絕緣膠帶包裹后再使用，防止短路。
通道區分：四通道測試時，黃綠紅藍測試線需與被試品接頭一一對應，若接線錯位（如黃色線接綠色接頭），會導致通道數據混淆，需重新接線后再次測試。
