具有4相電壓3相電流輸出,適用于各種類型繼電保護裝置試驗。三相微機繼電保護測試儀每相電壓可輸出120V,每相電流40A,電流三并可輸出120A
參考標準:GB/T 7261-2016,DL/T 624-2010
● Windows操作系統
● 8.4"TFT真彩色LCD顯示器
● 全套漢字化操作界面
注:本產品享受免費技術指導、一年保修、軟件升級等服務。
歡迎致電:027-86628100 / 15927335914
Product Introduction

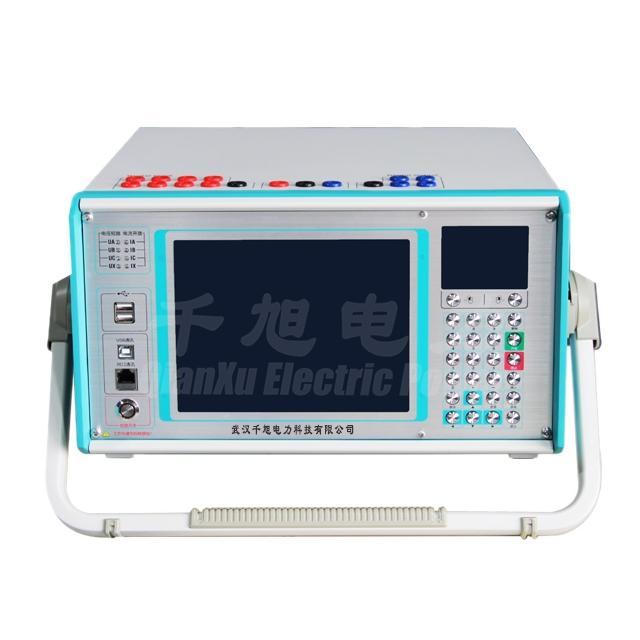

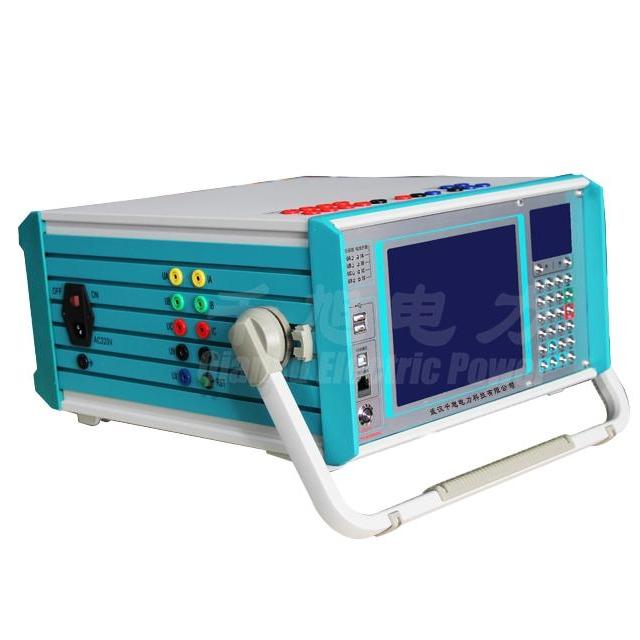

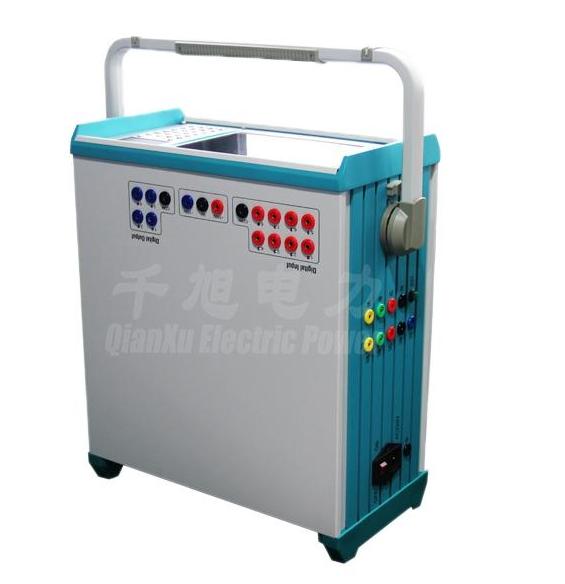

武漢千旭電力的QXJB-T802三相微機繼電保護測試儀具有4相電壓和3相電流輸出,適用于測試各類繼電保護裝置。每相電壓可輸出120V,每相電流可輸出40A,電流三并可輸出120A。此外,第四相電壓Ux為額外電壓項,可設置為4種3U0或同步檢測電壓,或任意電壓值,提供了更靈活的測試選項。采用高性能工控機作為控制計算機,直接運行Windows操作系統,配備8.4英寸TFT真彩液晶顯示屏,設備后面板有USB端口、通訊端口等,方便進行數據訪問、通訊和軟件升級。操作控制通過觸摸屏和面板鍵盤,操作方便,測試過程和結果在液晶屏上顯示,操作界面清晰美觀,便于操作人員使用。
總體來看,這款三相微機繼電保護測試儀具有靈活的電壓輸出設置、便捷的操作界面和豐富的通訊接口,能夠滿足各種繼電保護裝置的測試需求,是一款功能強且易于操作的測試設備。
Product Introduction
1. 交流電流源(3*40A)
單相電流輸出(有效值) | 0--40A/相,精度:0.2% ±5mA |
三相并聯輸出(有效值) | 0--120A/三相同相位并聯輸出 |
相電流長時間允許工作值(有效值) | 10A |
每相最大輸出功率 | 420VA |
三相并聯電流最大輸出功率 | 1000VA |
三并電流最大輸出允許工作時間 | 5s |
頻率范圍 | 0--1000Hz,精度0.001Hz |
諧波次數 | 2--20次 |
相位 | 0--360°,精度0.1° |
2.直流電流源
直流電流輸出 | 0--±10A/相,精度:0.5% ±5mA |
3.交流電壓源
單相電壓輸出(有效值) | 0--125V/相,精度:0.2% ±5mV |
線電壓輸出(有效值) | 0--250V |
相電壓/線電壓輸出功率 | 70VA/90VA |
頻率范圍 | 0--1000Hz,精度:0.001Hz |
諧波次數 | 2--20次 |
相位 | 0--360°,精度:0.1° |
4.直流電壓源
單相電壓輸出幅值 | 0--±150V,精度:0.2% ±5mV |
線電壓輸出幅值 | 0--±300V |
相電壓/線電壓輸出功率 | 70VA/90VA |
5.開關量端子
開關量輸入端子 | 8對 |
空接點 | 1--20mA,24V 裝置內部有源輸出 |
電位翻轉 | 無源接點:低阻短接信號 有源接點:0-250V DC |
開關量輸出端子 | 4對,空接點,遮斷容量:110V/2A,220V/1A |
6.其他
時間范圍 | 1ms--9999s,測量精度:1ms |
臺式機單機體積重量 | 體積 410 x 190 x 420mm3,約18Kg |
電源 | AC220V±10%,50Hz,5A |
Product Parameters
1、可滿足現場各種測試需求,包括對傳統繼電器、現代微機保護以及變壓器差動保護和后備自進樣裝置的測試。
2、技術指標符合電力部頒布的標準,符合DL/T624-1997《繼電保護微機試驗裝置技術條件》標準。
3、采用經典的Windows XP操作界面,人機界面友好,操作簡單快捷。配備高性能嵌入式工業控制計算機和8.4英寸TFT真彩顯示屏,提供豐富直觀信息。
4、自帶恢復功能的Windows XP系統,避免系統崩潰。
5、配備鍵盤和光電鼠標,操作類似普通PC,操作更便捷。
6、主控板采用DSP FPGA結構,DAC輸出質量高,提高波形質量和測試儀精度。
7、功放采用高保真線性功放,保證小電流精度和大電流穩定性。
8、USB接口方便與PC機通訊。
9、可連接筆記本電腦進行操作,使用同一套軟件,無需重新學習操作方法。
10、具有GPS同步測試功能,可實現異地兩臺測試儀的同步交換測試。
11、配備獨立直流輔助電壓源輸出,適用于需要直流電源的繼電器或保護裝置。
12、具有軟件自校準功能,提高了精度的穩定性,無需手動調節電位器。
