Product Introduction

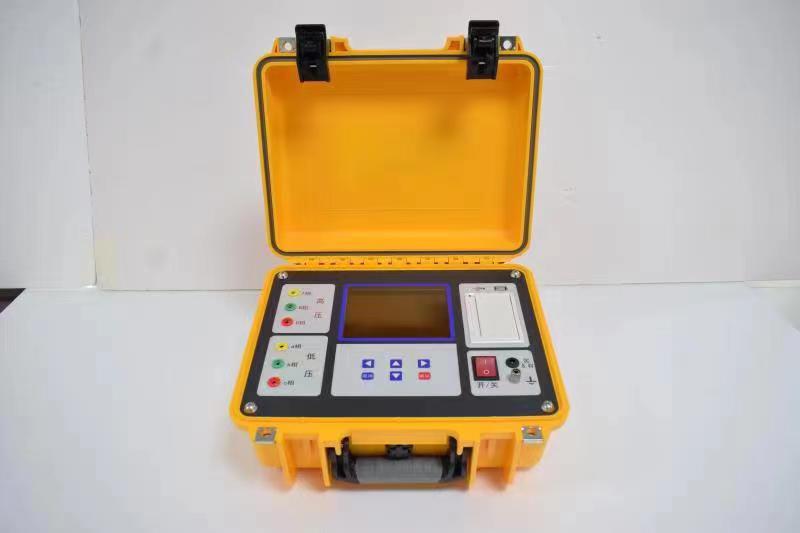

全自動變壓器變比測試儀（鋰電池）是一款新型產品，克服了傳統變比電橋測試的缺點，屏幕采用了大屏幕高分辨率液晶顯示屏，供電采用鋰電供電，方便現場使用。產品主要應用于變壓器的變比組別測試，PT、CT的變比極性測試，測試速度快、準確度高。
Product Introduction
全自動變壓器變比測試儀（鋰電池） | |
變比測量范圍 | 0.9—10000 |
技術指標 | |
準確度 | ±（讀數*0.1+2字）（小于等于500） |
±（讀數*0.2+2字）（大于等于500小于等于3000） | |
±（讀數*0.3+2字）（大于3000） | |
分辨率 | 0.9-9.9999（0.0001） |
10-99.999（0.001） | |
100-999.99（0.01） | |
1000-9999.9（0.1） | |
10000及以上（1） | |
使用條件及外形 | |
工作電源 | 內置鋰電池或外置充電器，充電輸入 100-240VAC 50/60Hz |
充電電壓 | 8.4V |
充電電流 | ≤2A |
充電時間 | 約3小時 |
使用時間 | 大于8小時 |
主機重量 | 3.8Kg（不含測試線） |
主機尺寸 | 325mm*225mm*125mm |
使用溫度 | -10℃-50℃ |
相對濕度 | ≤90℃ 不結露 |
Product Parameters
1、鋰電池供電或者220V交流供電自適應，一次充電，可連續進行100臺以上變壓器變比組別測試，測試過程簡單、方便。

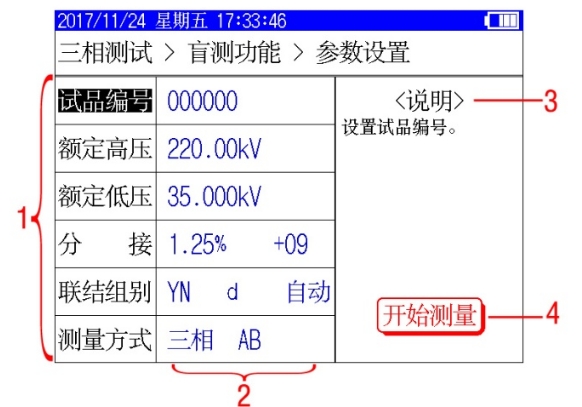

2、具有盲測功能，即在不知道高低壓聯結方式時進行變比、組別測試。
3、在常規變壓器、Z型變壓器、PT試品測試的基礎上增加了CT變比極性測試功能，應用領域更廣。
4、量程寬、精度高，變比測量范圍可達10000，且最高值10000時測試精度保證0.3%。
5、具有反接保護、輸出短路保護等完善的保護功能。
6、5.6寸超大工業級高亮度彩色液晶屏，在強陽光下顯示依然清晰可見。
7、配備熱敏打印機，便于數據打印。
8、具有本機存儲和優盤存儲，方便數據保存。
Product Image

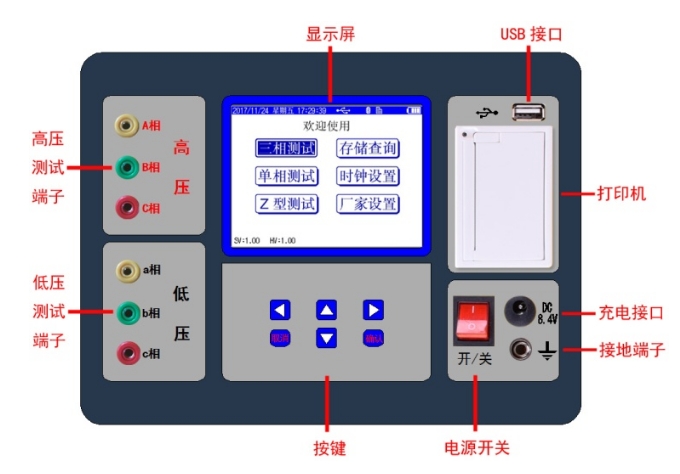

高壓測試端 | 黃、綠、紅3色接線座，分別對應A、B、C三相，和紅色測試線帶彈棒側對應連接，測試線另一端有黃、綠、紅3色測試鉗，對應接被測變壓器高壓側的A、B、C三相；單相測試時接黃、綠測試線。 |
低壓測試端 | 黃、綠、紅3色接線座，分別對應a、b、c三相，和黑色測試線帶彈棒側對應連接，測試線另一端有黃、綠、紅3色測試鉗，對應接被測變壓器低壓側的a、b、c三相；單相測試時接黃、綠測試線。 |
顯示屏 | 5.6寸超大工業級高亮度彩色液晶屏，顯示操作菜單和測試結果。 |
按鍵 | 操作儀器用。 “↑↓”為“上下”鍵，選擇移動或修改數據；“← →”為“左右”鍵，選擇移動或修改數據；“確認”鍵，確認當前操作；“取消”鍵，放棄當前操作。 |
電源開關 | 整機電源開關，開機時撥到“―”位置，關機時撥到“○”位置。 |
接地端子 | 儀器必須可靠接地。現場接地點可能有油漆或銹蝕，必須清除干凈。 |
充電接口 | 使用儀器專用充電器進行充電。 |
打印機 | 打印測試結果。 |
USB接口 | 外接優盤用，用來存儲測試數據，請使用FAT或FAT32格式的優盤；在存儲過程中，嚴禁撥出優盤。 |
Product Certificate
√1臺測試儀
√1套測試線（紅、黑各一組）
√1個充電器（8.4V）
√1份印刷版用戶手冊
√1份合格證及出廠測試報告
