變壓器的變比與匝數比之間有密切的關系，這涉及到電磁感應定律以及變壓器的基本工作原理。讓我們來深入探討這個問題。

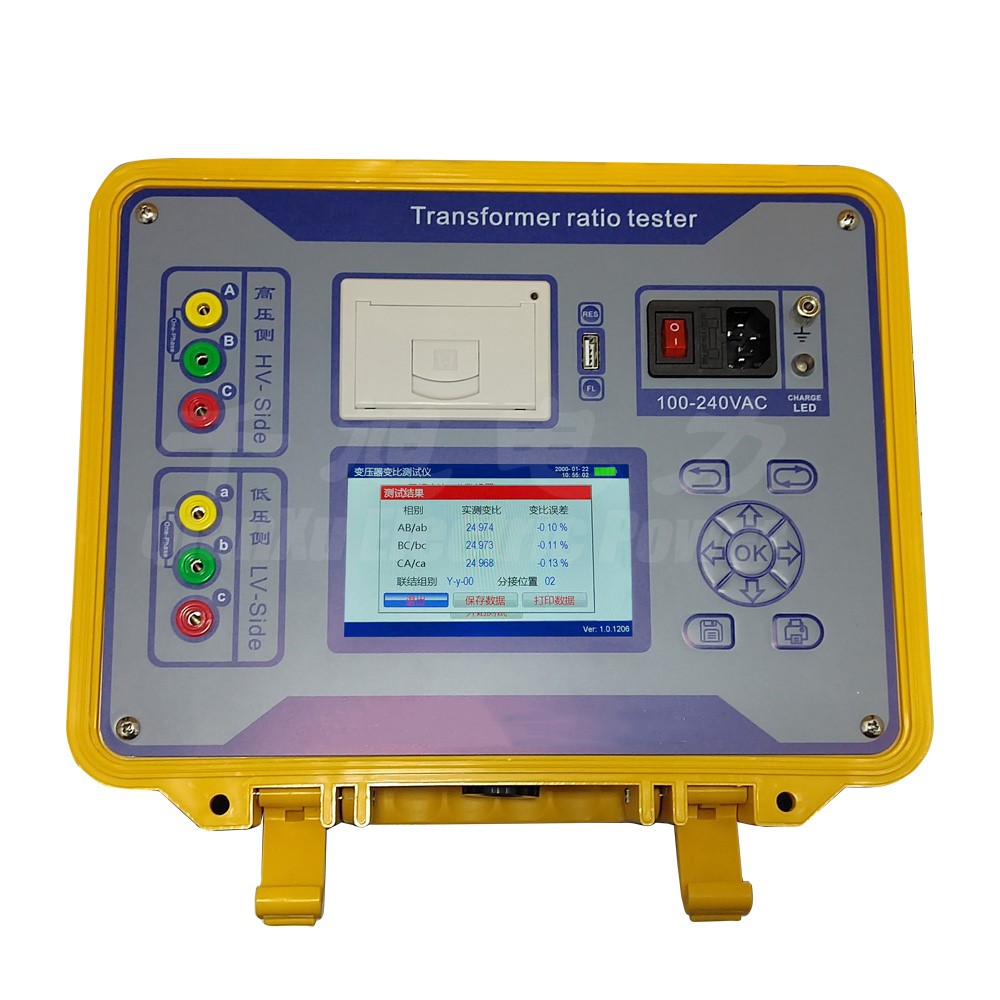

變壓器變比組別測試儀

首先，變壓器是一種用來改變交流電壓的電氣設備，它基于電磁感應原理工作。變壓器的基本構造包括兩個或多個線圈（通常是導線繞成的線圈，稱為繞組），它們通過一個磁性鐵芯相互耦合而成。其中一個繞組通常被稱為初級繞組，另一個則稱為次級繞組，它們之間通過鐵芯傳遞電磁能量。

1. 變壓器的變比

變壓器的變比（Transformation Ratio）定義為次級電壓與初級電壓之比，通常用符號 ( a ) 表示。即，

[ a = \frac{V_s}{V_p} ]

其中，( V_s ) 是次級繞組的電壓（Secondary Voltage），( V_p ) 是初級繞組的電壓（Primary Voltage）。

變比 ( a ) 決定了變壓器能將輸入電壓轉換為輸出電壓的比例。例如，如果變比為 2，則次級電壓是初級電壓的兩倍。

2. 匝數比與變比的關系

變壓器的匝數比（Turns Ratio）定義為次級繞組的匝數與初級繞組的匝數之比，通常用符號 ( n ) 表示。即，

[ n = \frac{N_s}{N_p} ]

其中，( N_s ) 是次級繞組的匝數（Number of turns in Secondary winding），( N_p ) 是初級繞組的匝數（Number of turns in Primary winding）。

匝數比 ( n ) 描述了變壓器繞組上匝數的分布情況，它直接影響了變壓器的電壓變化能力和變壓器的變比 ( a )。

3. 匝數比與變比的關系推導

根據電磁感應定律和變壓器的基本工作原理，變壓器的次級電壓 ( V_s ) 與初級電壓 ( V_p ) 之間的關系可以用匝數比來表示。由于變壓器工作時，磁通量在鐵芯中保持不變，因此可以得到以下關系：

[ \frac{V_s}{V_p} = \frac{N_s}{N_p} ]

這表明，變壓器的變比 ( a ) 等于匝數比 ( n )。這個關系是變壓器設計和應用中非常重要的一部分，因為它直接決定了變壓器在電路中的電壓轉換功能。

4. 應用和影響

匝數比 ( n ) 的選擇取決于需要的電壓變化量。通過調整次級繞組和初級繞組的匝數，可以實現不同的電壓變比，從而適應不同的電路需求，如升壓變壓器、降壓變壓器等。在實際應用中，工程師根據電路設計的要求和變壓器的規格，計算并確定最適合的匝數比。

變壓器的變比與匝數比之間存在直接的數學關系，這是基于電磁感應定律和變壓器工作原理的必然結果。通過理解和利用這些關系，工程師能夠精確設計和應用變壓器，以實現所需的電壓轉換和電能傳輸功能。因此，變壓器的變比與匝數比的關系不僅是電氣工程中基礎而重要的理論，也是實際應用中不可或缺的工具之一。
