目前在高壓開關試驗時,使用整流電源帶上負載后輸出電壓會有明顯跌落,其影響對開關動作特性是不可忽視的。

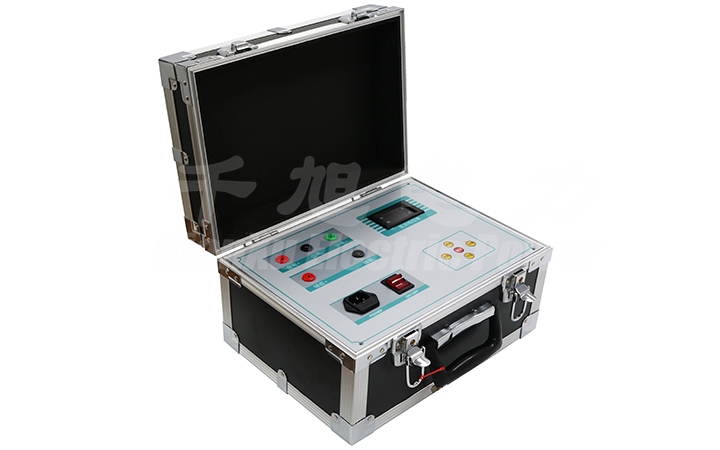

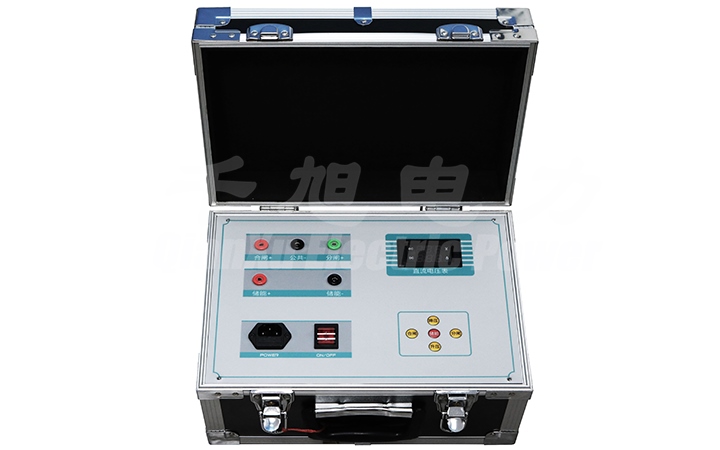

        千旭電力QXGK-DY高壓開關操作電源采用了先進的補償技術和最新的電子元器件，帶有多種保護功能，性能優越。克服了帶負載后的電壓跌落，并帶有隨時關斷，可使開關動作圈在通電后隨時切斷，避免線圈燒毀，工作穩定可靠。高壓開關操作電源適用于電力部門做各種開關低電壓動作試驗及分、合閘試驗。

使用方法：

1. 將電源線一端插入電源輸入插座內，另一端接通AC220V電源。

2. 通過上或下鍵設置所需電壓。

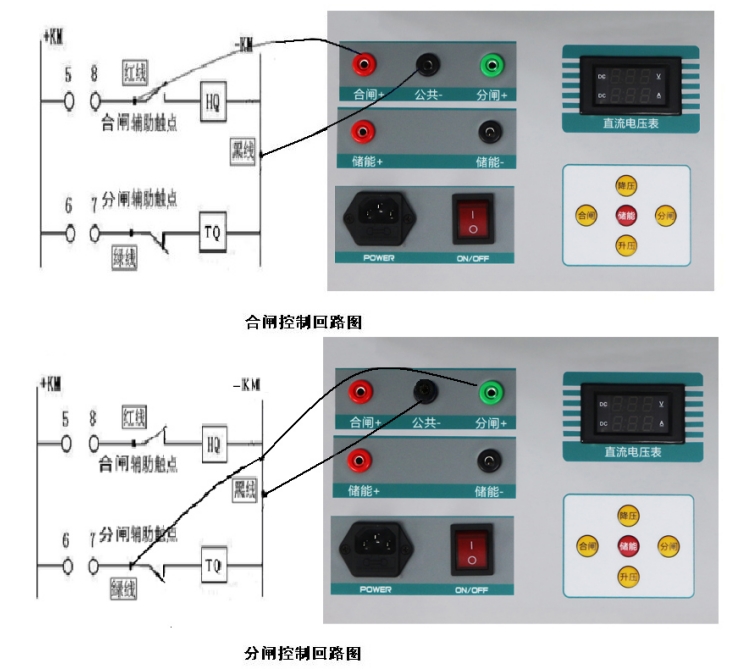

3. 將儀器的電壓輸出線和被試品的線對應接好,請按說明書接線。

4. 接線無誤后，按對應的電壓開關鍵（合閘或分閘），電壓立即輸出，手立刻松開按鍵，電源立刻關閉。

5. 合閘：目的是檢測“合閘”繼電器在額定電壓的65%（廠家提供參數）例：DC 220V 的60%=143V時應可靠合閘。調節電壓至143V時,按操作電源的“合閘”按鍵，此時開關應可靠合閘。

6. 分閘：目的是檢測分閘繼電器在額定電壓的30% 例：DC 220V的 30%=66V時，按操作電源的“分閘”按鍵，此時高壓開關應不動作。當DC 220V 65%=143V時高壓開關應可靠分閘。

7. 儲能：目的是給斷路器儲能電機供電，先設置好電壓，再關閉儀器電源，將測試線接在儲能電壓控制點，開機電壓自動輸出（只要開機就有電源輸出，請注意安全）。

8. 彈簧操動機構：目的檢測彈簧操作機構繼電器在額定電壓的70%（廠家提供參數）例：DC 220V 70%=154V調節電壓至154V，如連線為操作電源“合閘”引線，請按“合閘”按鈕，此時應聽到開關內彈簧操作機構繼電器合閘聲。
