絕緣電阻測試儀操作接線步驟一覽

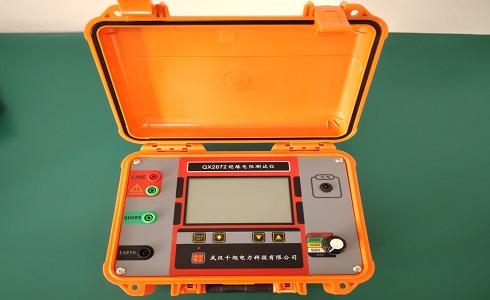

        絕緣電阻測試儀是電力絕緣性能檢測最常見的一款設備，我司提供的QX2672絕緣電阻測試儀是現場測試絕緣電阻方便操作便捷的一款絕緣電阻表，其具體操作功能如下：

1、開關機說明
將旋鈕旋到檔位電壓，儀器開機

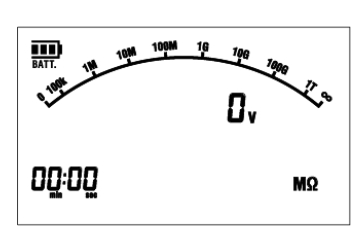

圖1、開機畫面

2、定時測試

按【TIME SET】按鍵進入定時測試設置界面如圖：

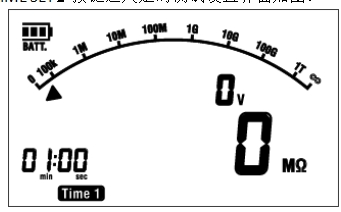

圖2、定時測試畫面

按【△】或【▽】選擇定時測試的倒計時時間，再按【啟動/停止】按鍵開始測試，當倒計時時間為0時測試停止，儀器自動關閉高壓電源，顯示最后一秒測得的電阻值。
停止后按【△】或【▽】選擇查看R15,R60,DAR和PI的測試值。
3、正常測試
正常測試接好測試線，選好測試電壓，按【啟動/停止】按鍵開始測試，當測試時間大于60秒測試可以在測試停止按【△】或【▽】鍵翻看吸收比，大于600秒測試可以翻看極化指數。

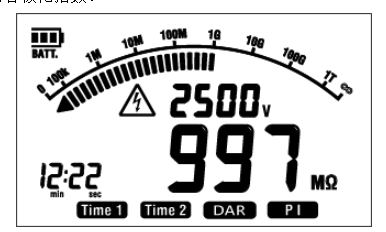

圖3、測試完成畫面

4、DAR、PI測試

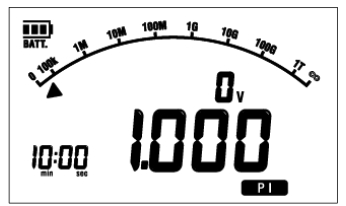

等待測試完成按【△】或【▽】選擇吸收比和極化指數如下圖：

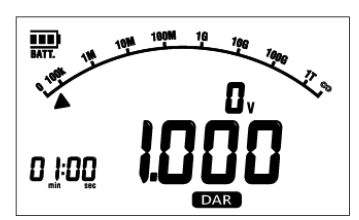

圖4、DAR畫面
