電流互感器CT變比極性勵磁特性測試操作介紹

電流互感器變比極性勵磁特性測試需要一臺互感器伏安特性測試儀和一臺電流互感器，如下圖：

互感器伏安特性測試儀

CT變比極性測試

變比極性測試接線首先先觀察面板接線圖

如圖所示按照面板接線圖，將儀器端子P1P2對應接到CT的一次側P1P2，S1S2接到互感器二次側S1S2，類似于變壓器變比極性測試接線。

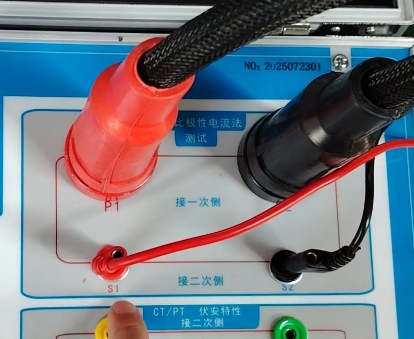

互感器伏安特性測試儀接線端子

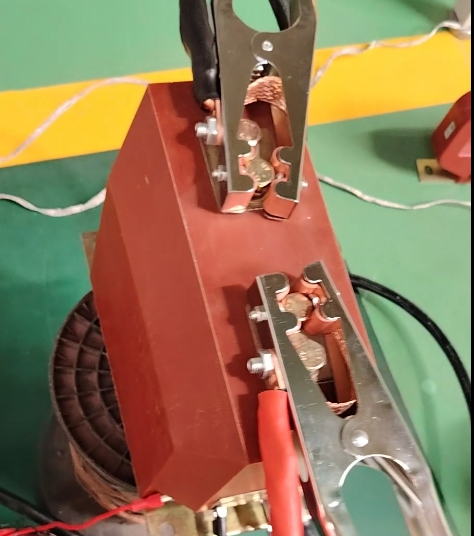

互感器一次接線

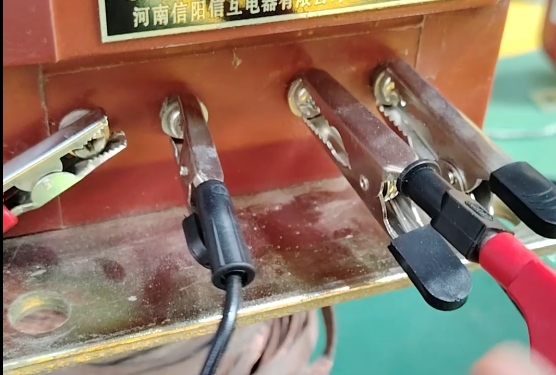

互感器二次接線

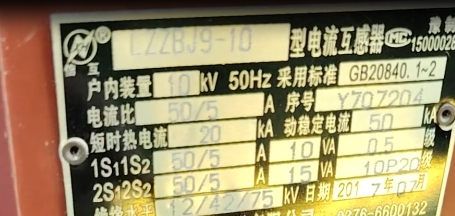

這里注意的是互感器其他二次要短接，不能開路狀態，觀察互感器銘牌變比并記錄

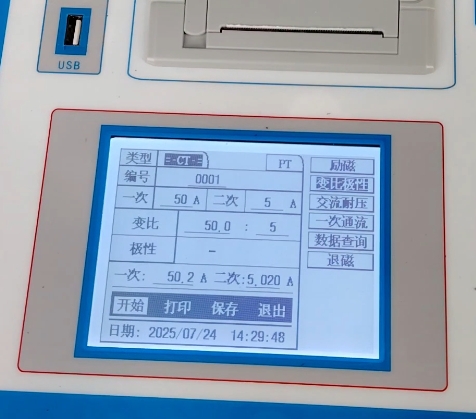

接好測試線后儀器開機，進入變比極性模塊。輸入標準變比，點擊開始測試。如下圖

測試結果為50比5，極性為“﹣”極性。

勵磁曲線測試

CT勵磁曲線測試觀看面板接線圖

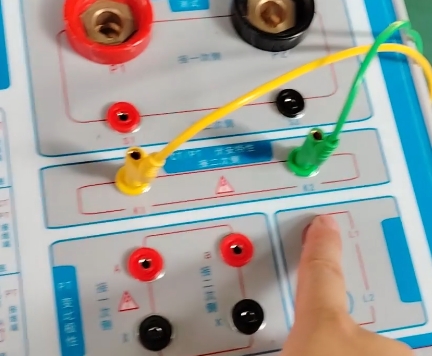

將儀器面板的k1k2接到互感器的二次側。如下圖

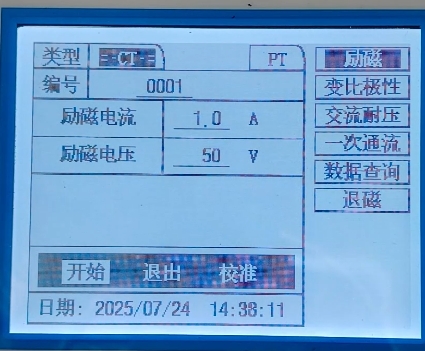

接好測試線后，進入勵磁曲線測試板塊，輸入電流1A，電壓默認50V，點擊開始測試
