變頻串聯諧振裝置對電纜耐壓試驗的操作接線介紹
變頻串聯諧振耐壓試驗裝置通過調節變頻電源的輸出頻率，使回路中的電抗器電感L和被測品電容C產生諧振，再通過調整勵磁的輸出電壓使諧振電壓達到期望的測試電壓。當L、C、R串聯回路中的感抗與試品容抗相等時，感抗中的磁場能量與試品電容中的電場能量可以相互影響補償，試品所需的無功輸出功率全部由電抗器供給，電源系統只提供回路的有功損耗。此時，電源工作電壓與諧振回路通過電流同相位，電感上的電壓降與電容上的電壓降大小相等，相位相反。利用串聯諧振原理，在回路中產生高電壓，一般使用頻率為30~300Hz，從而滿足試驗要求，其主要由變頻源、勵磁變、電抗器、分壓器組成，現場主要是對電纜進行交流耐壓試驗，下面來講解下使用變頻串聯諧振交流耐壓裝置對10kV電纜進行耐壓試驗的操作方法。
1、準備步驟
首先按10kV電纜的長度和截面積計算出其電容量，以10kV電壓等級300平方1公里測試，其電容量為0.37uf，今天采用一套千旭電力135kVA/108kV變頻串聯諧振交流耐壓試驗裝置進行對其耐壓，儀器通過對電抗器進行兩節并聯進行測試（本身有四節電抗器，電纜長度增加了可繼續并聯），下面是變頻串聯諧振的試驗接線：

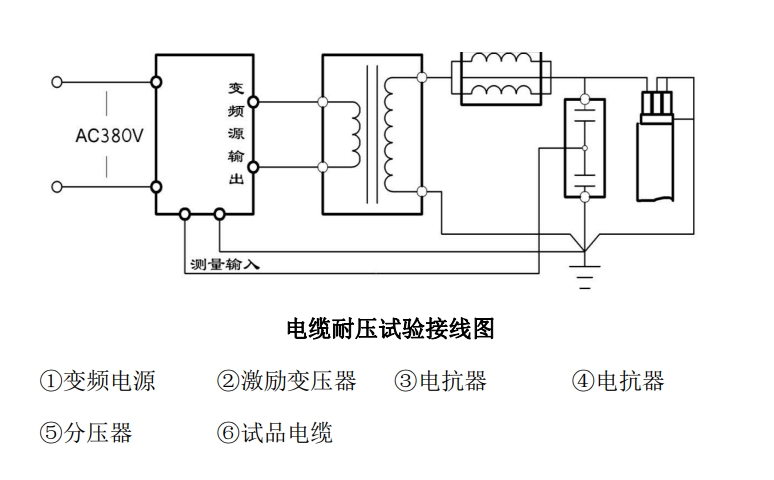

變頻電源通過三相電380V接入（如果是220V則容量會折扣），然后變頻電源通過兩根線接入勵磁變壓器，勵磁變壓器上有抽頭的設置，選擇合適的抽頭電壓，這里是10kV電纜耐壓，抽頭選擇1.5kV即可，變頻源和勵磁變可靠接地，勵磁變壓器的抽頭引出來的1.5KV的高壓線（配套專用的高壓線）接入電抗器下端，電抗器并聯一節電抗器，然后通過并聯的輸出的高壓線（懸空）接到分壓器上，同時該高壓并聯到被試品電纜上，這里以A相電纜耐壓為例，BC相及各相的鎧裝和屏蔽層可靠接地，電纜對端懸空，如下圖：

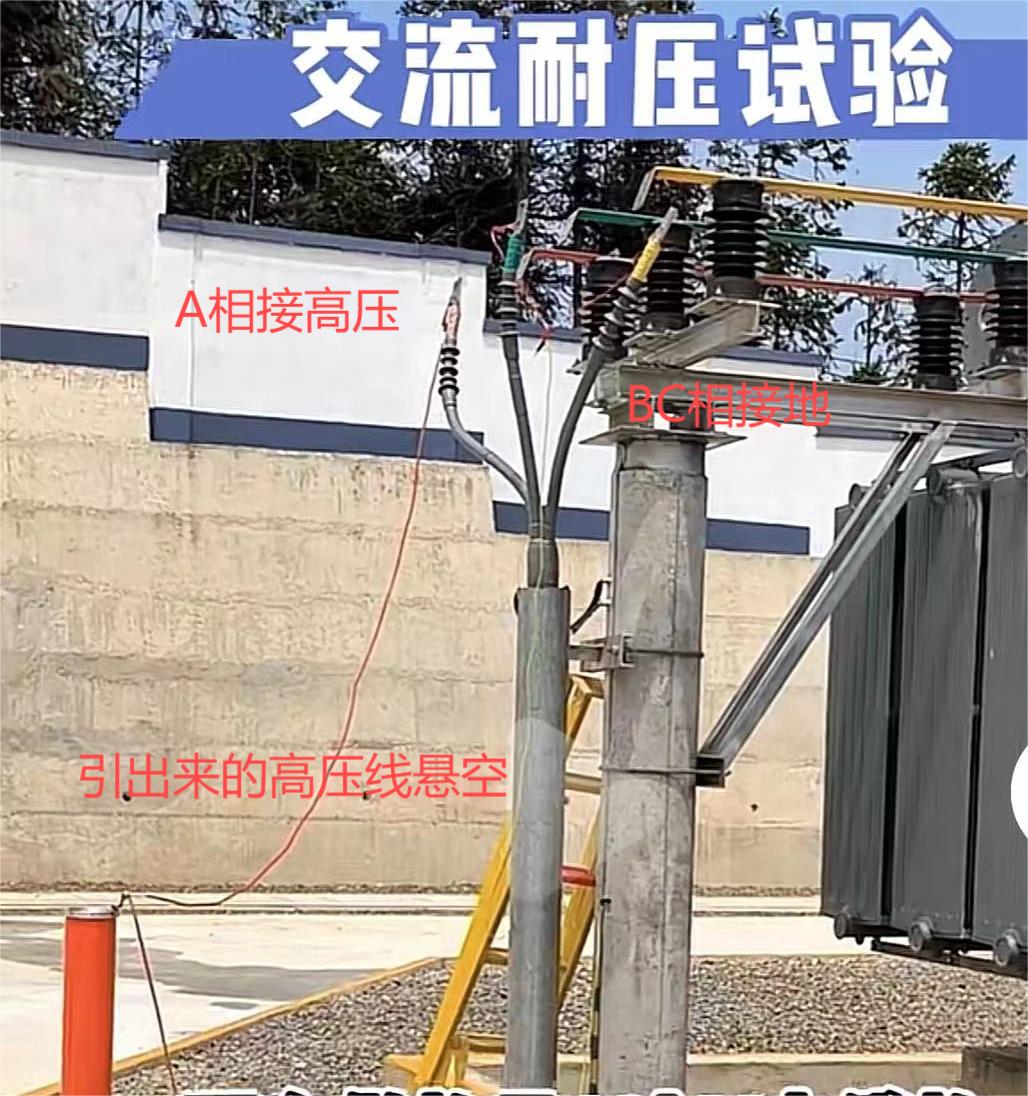

被試品接線圖

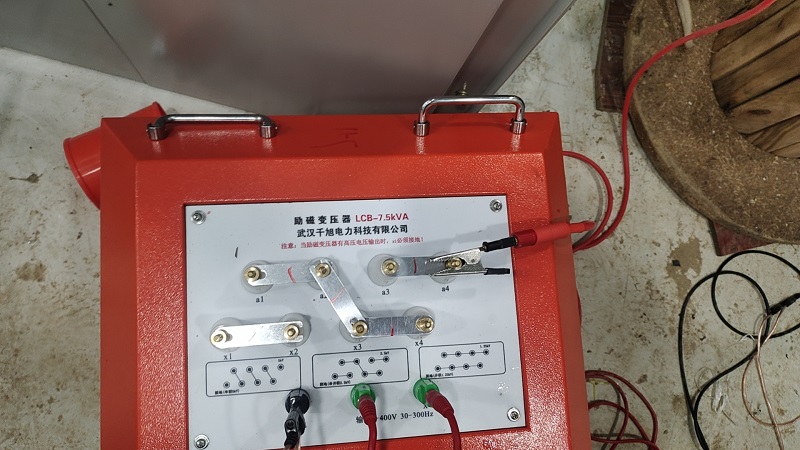

勵磁變壓器接線

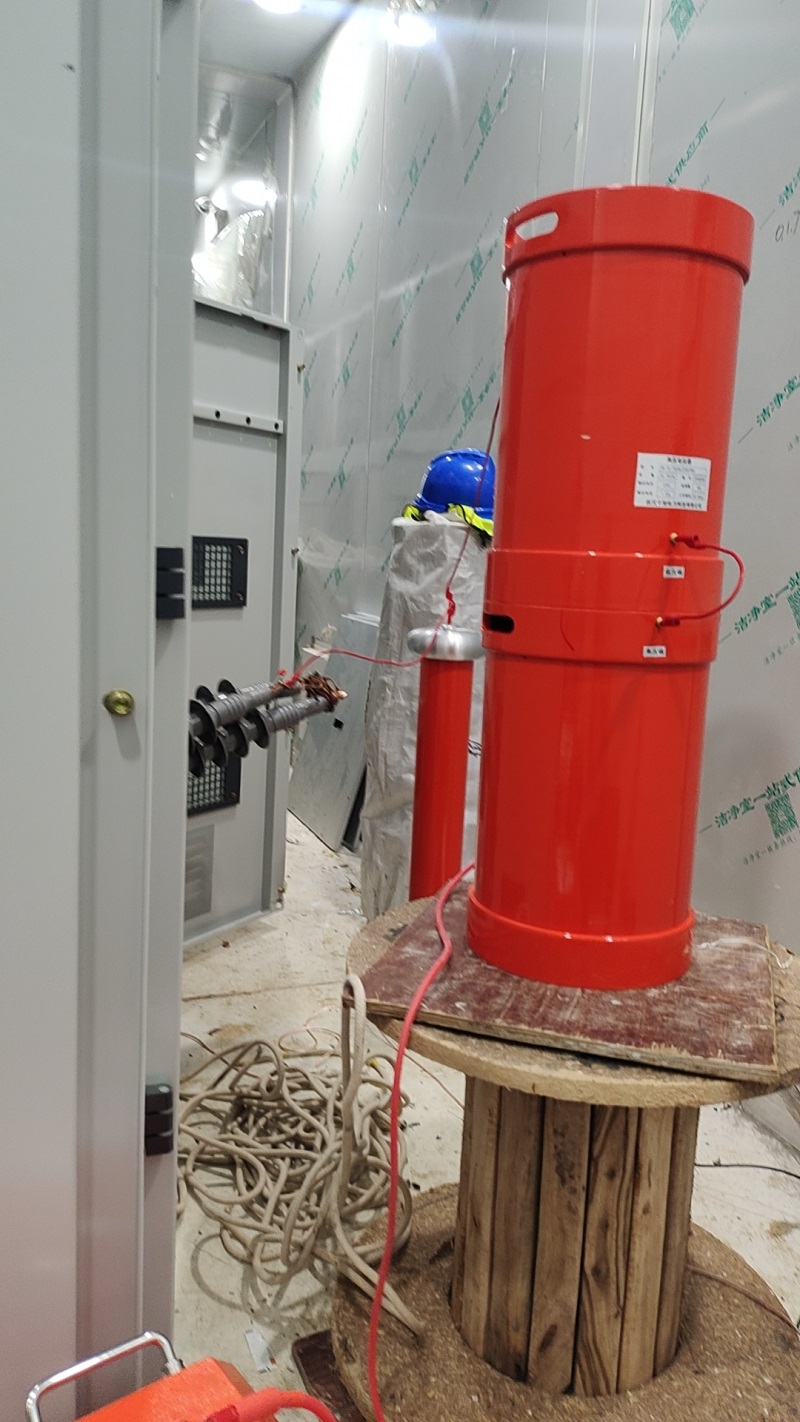

電抗器接線圖（該圖為串聯）
接線注意事項：接電源的時候要用萬用表測一下是否為380V，如果電源電壓過大容易燒變頻源，升壓結束后，雖說是交流的，該放電一定要放電，電抗器不要放在金屬導體上，耐壓過程中周圍不要有導體。

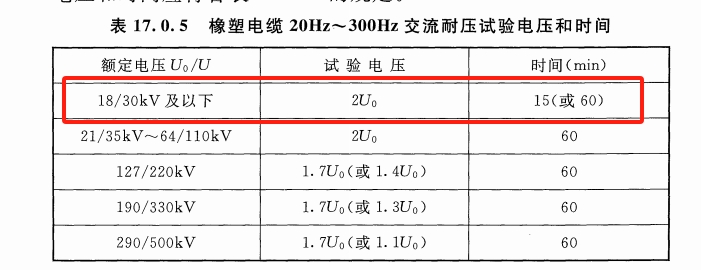

接線完成后，查看對應的電纜耐壓標準，以國標GB50150-2016為準，10kV電纜常規規格為8.7kV/10kV，這里8.7kV為電纜對地額定電壓，10kV為線電壓，交流耐壓應以2U0，即為 8.7kV * 2 = 17.4kV，耐壓試驗15分鐘。
所有事宜都準備完畢后，開始下一個步驟。
2、開始試驗
儀器操作分為自動試驗和手動試驗，下面以兩種方法進行操作演示
首先打開變頻電源，點擊參數設置，開機起始頻率30赫茲，起始電壓20伏，終止頻率300赫茲，分壓器變比1000。第一階段電壓我們現在測試的是10kV的電纜，根據國標規定設置到17.5kV。第一階段試驗時間，國標規定是交接15分鐘，過壓保護17.4kV * 110% ≈ 20KV，我們設為20kV，其他設置不用設置，按默認即可。

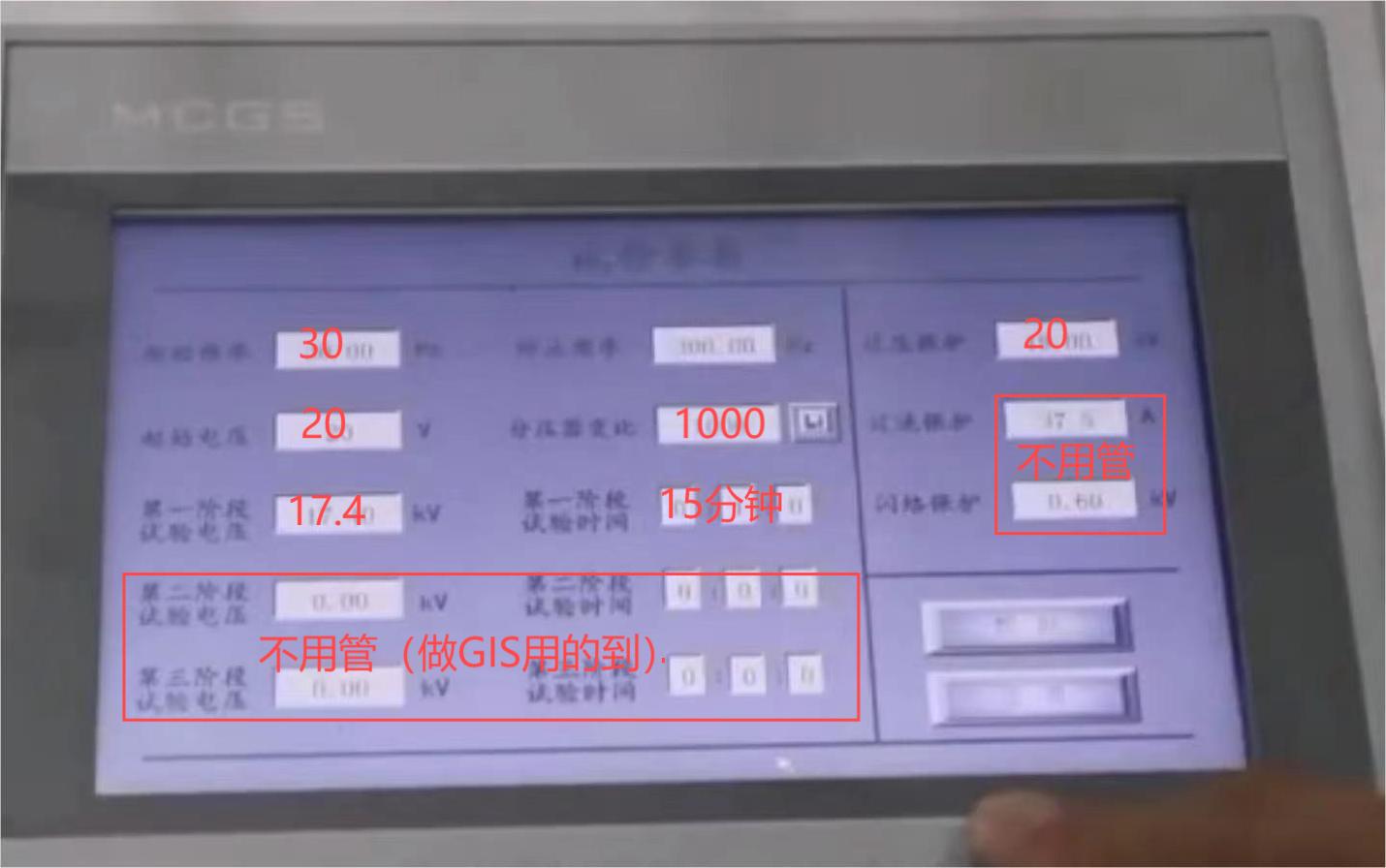

變頻源參數設置界面圖
2.1 自動試驗
參數配置好后完成后點擊返回，點擊自動試驗，進入自動測試界面，確保測試連接完好后點擊開始。這個時候頻率自動上升，可以看到右面的頭部已經出現弧形，等到左邊顯示的這個頻率穩定下來，表示正在精確查找諧振點。等到頻率數值不動，就說明諧振點找到了，顯示諧振點是179.3Hz，找到諧振點后電壓自動上升至目標電壓，然后左邊測量頻率也穩定下來，等到電壓達到設定值，這邊的耐壓時間就開始計時，等到了15分鐘計時結束后就會自動降壓停機。試驗完成后，點擊保存數據以及打印數據。

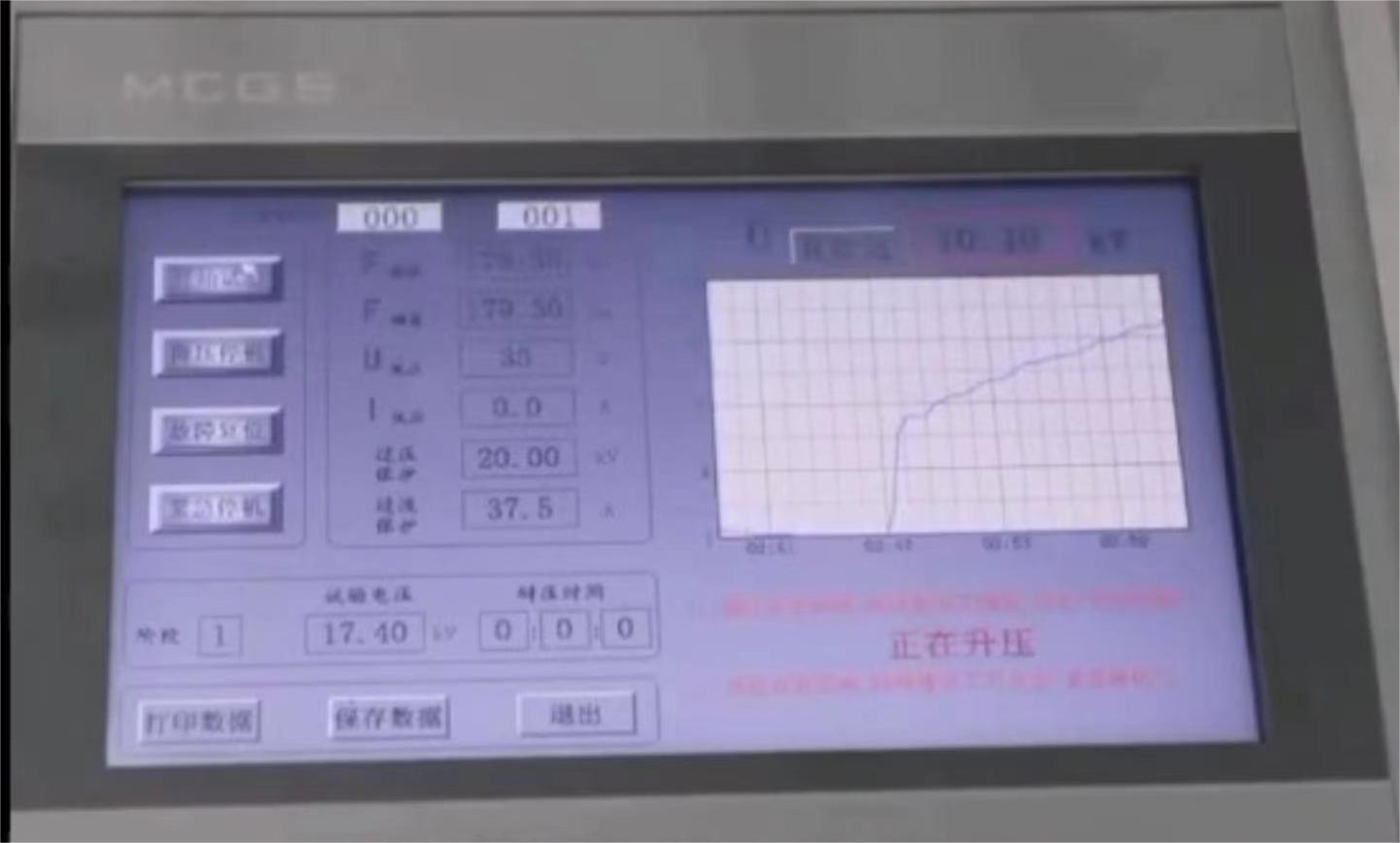

自動試驗界面圖
2.2 手動試驗
同理參數配置好后，進入手動試驗界面后，直接點擊開始試驗。現在開始手動找諧振點，左邊有升頻和減頻，右邊是步長大小的設置，先按升頻，把步長大小調大些，觀察右邊電壓波動，等到150hz的時候發現電壓快到頂點，然后再調整步長進行精確調頻，當頻率為179.4Hz，發現此時的電壓是諧振點電壓，然后我們開始升壓，點擊升壓，以5V的電壓步長進行電壓粗調，接近目標電壓的時候把步長調小一點再進行微調試驗，電壓目標電壓之后，我們停止升壓，然后點擊開始計時耐壓計時也是15分鐘等待即可，等到計時結束后，再手動點擊降壓停機，完成耐壓試驗。

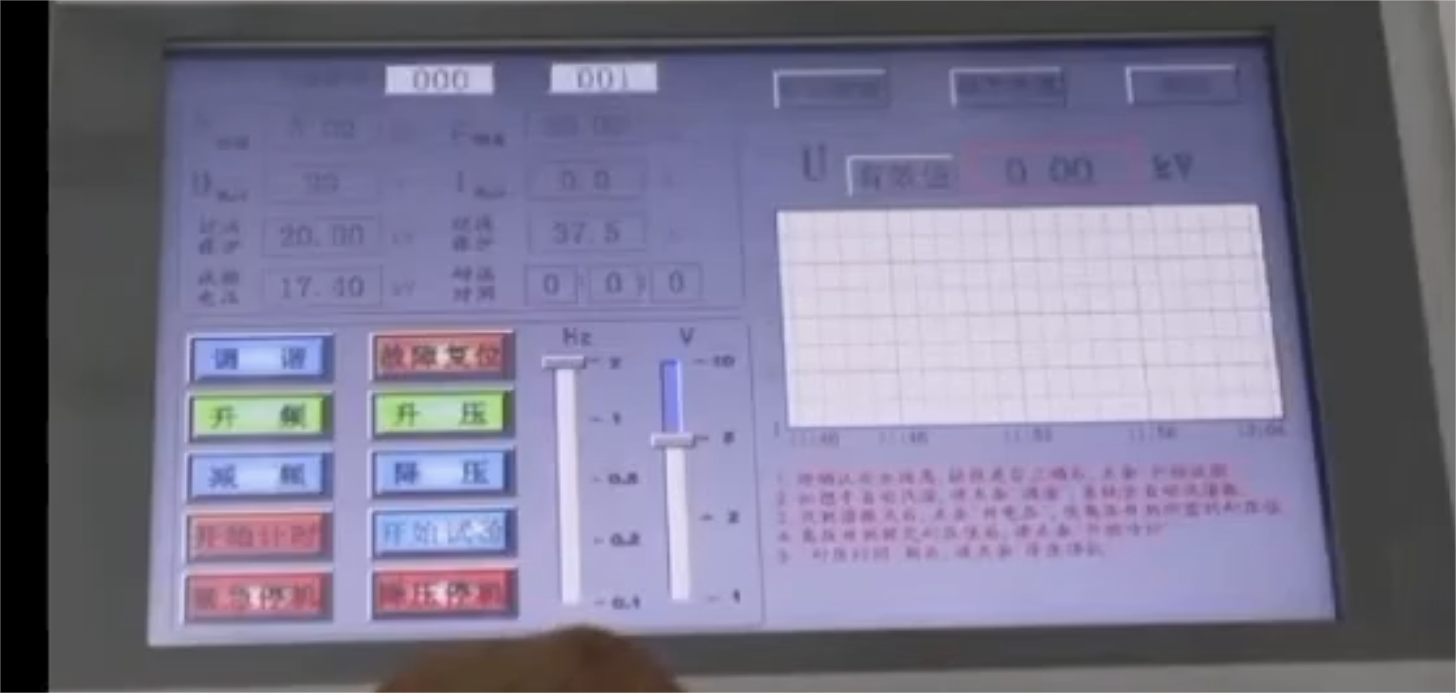

手動試驗界面圖
不論是自動試驗還是手動試驗完成后，首先點擊的就是降壓停機，打印數據。等帶電壓逐步恢復至0位，切斷電源然后使用放電裝置對電纜等進行放電，這里要注意個人安全，都結束后完成試驗。
需要對應的操作視頻可聯系客服！
