異頻介質損耗測試儀對變壓器介損測試操作介紹

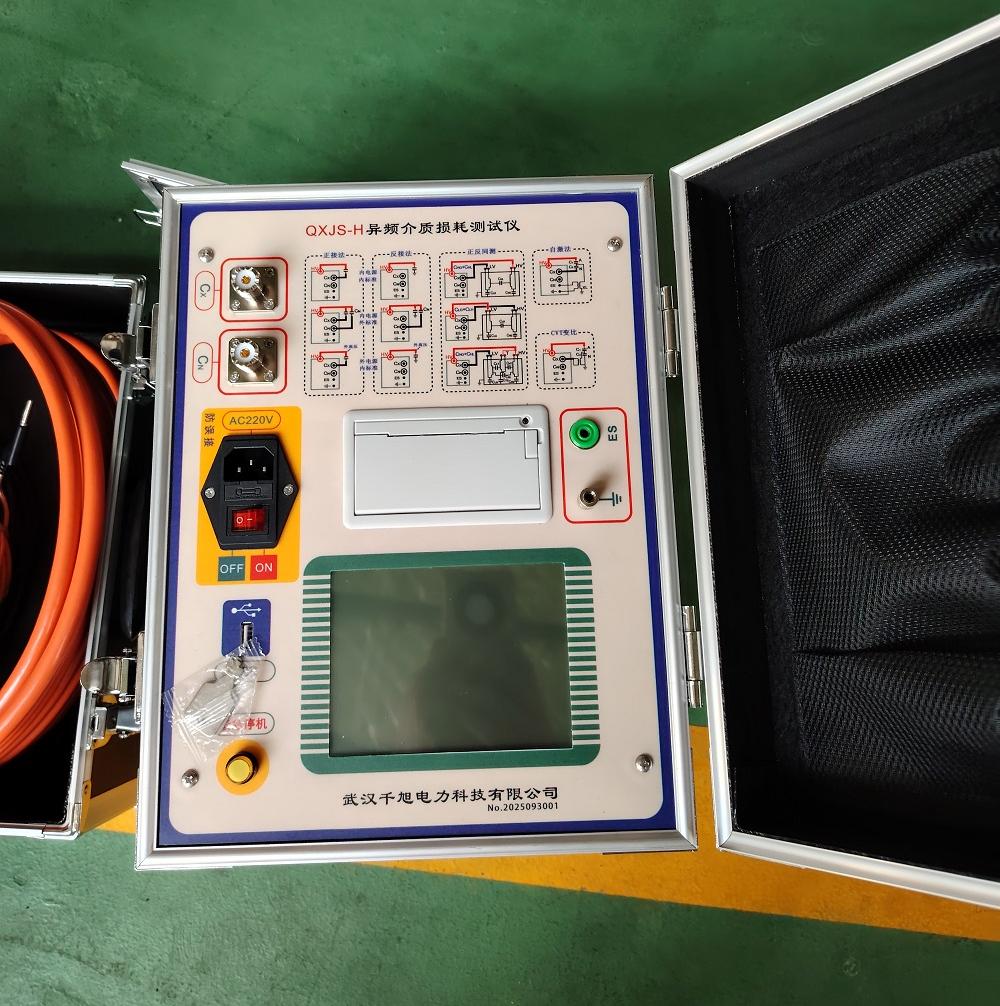

介質損耗測試儀是用來測量高壓電氣設備的絕緣性能的常用設備，一般適用于100kV系統的交接預防試驗，下面用一臺介質損耗測試儀對變壓器進行介損測試操作介紹。準備一臺 異頻介質損耗測試儀 10kV變壓器 進行操作演示：

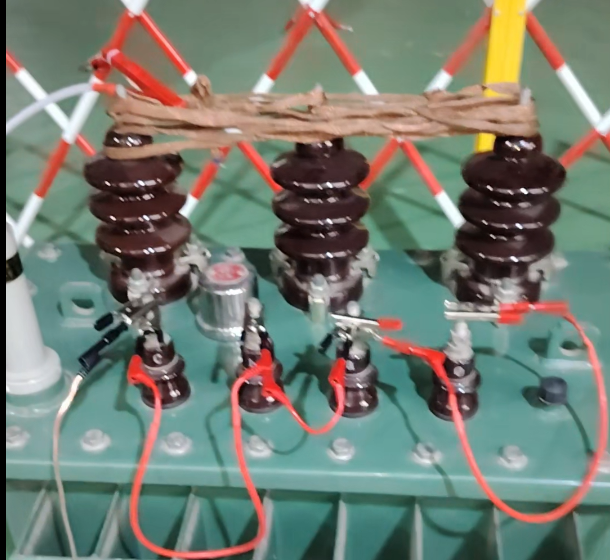

變壓器介質損耗測試常用反接法測試，將變壓器高壓測短接，低壓側和外殼短接接地。

將介質損耗測試儀的高壓輸出接到變壓器高壓側，變壓器低壓側和外殼短接接地，介質損耗測試儀儀器接地。

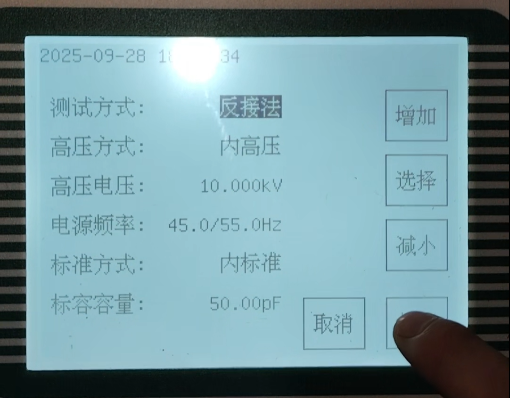

下面進入參數設置，進入參數設置設置使用反接法測試， 測試電壓10kV

設置好參數后，點擊開始測試，耐心等待數秒可以看到介質損耗值。

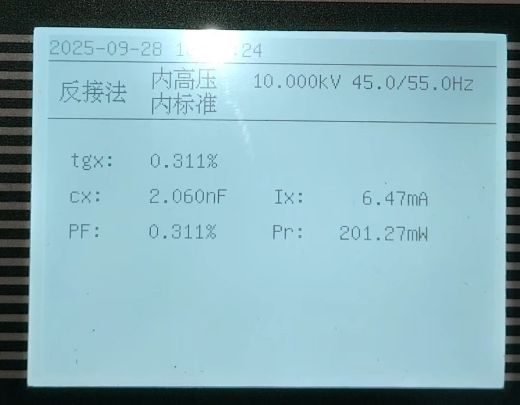

可以看到介質損耗值是-0.311%，對于35kV及以下電壓等級的變壓器，介質損耗因數一般不超過2%，可以判斷介質損耗測試是合格的。
