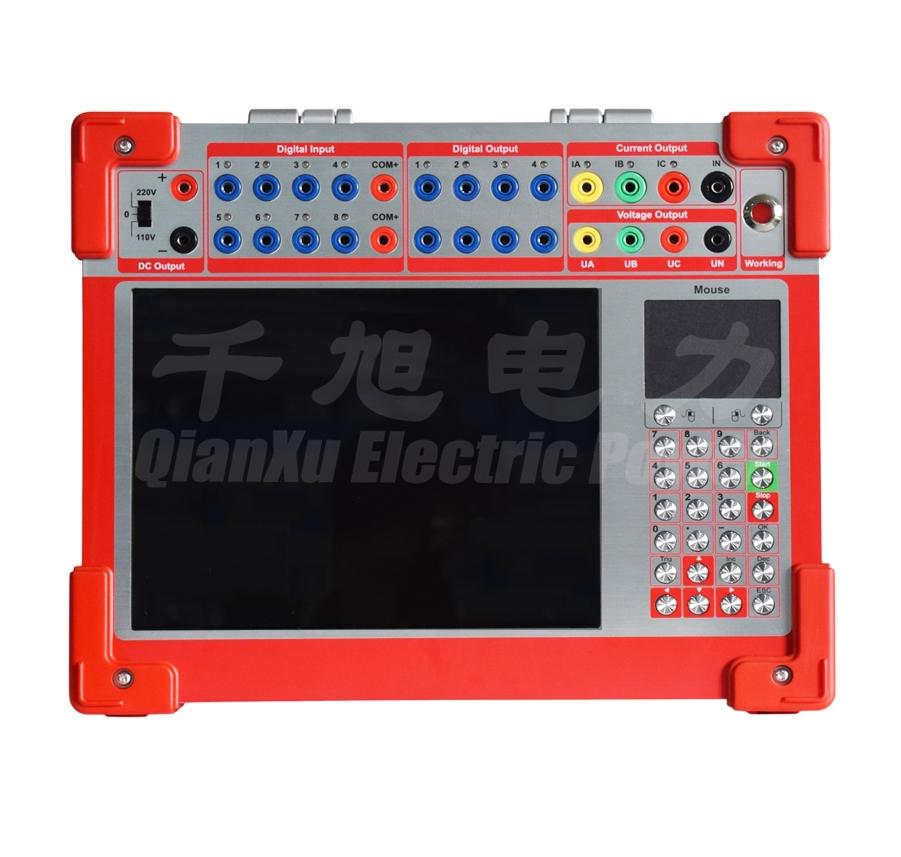

三相微機繼電保護測試儀使用方法

三相微機繼電保護測試儀是用于測試、校驗和調試電力系統中各種繼電保護裝置的專用設備。它能夠模擬各種故障條件，驗證繼電保護裝置的動作性能，保證電力系統的安全可靠運行。以下是使用三相微機繼電保護測試儀的詳細步驟和注意事項：

1. 準備工作

在進行測試之前，需要進行一些準備工作：

確保測試儀器和相關設備處于正常工作狀態。

了解待測試的繼電保護裝置的技術參數和特性。

確認測試儀器的電源供電和連接線路正確連接。

檢查測試環境是否符合安全要求，如通風良好、地面干燥等。

2. 連接測試儀器

根據待測試繼電保護裝置的接線圖和測試儀器的接線圖，正確連接測試儀器和被測試設備。通常，需要連接繼電保護裝置的電源、信號輸入、信號輸出等接口。

3. 設置測試參數

根據測試要求和待測試的繼電保護裝置類型，設置測試儀器的參數。這些參數可能包括故障類型、故障電流、動作時間等。確保設置的參數與待測試設備匹配，并且符合測試要求。

4. 進行測試

開始進行測試前，確保測試環境安全，測試儀器和待測試設備處于穩定狀態。根據設置的測試參數，模擬相應的故障條件，觀察繼電保護裝置的動作情況。

動作時間測試： 對于時間繼電保護裝置，可以模擬不同故障條件，觀察其動作時間是否符合要求。

動作靈敏度測試： 測試不同電流水平下繼電保護裝置的動作靈敏度，確保其能夠及時、準確地動作。

保護功能測試： 對于不同類型的保護功能，如過流保護、過壓保護等，進行相應的測試，驗證其保護功能是否正常。

故障錄波分析： 在測試過程中，可以使用測試儀器記錄故障錄波，并對錄波數據進行分析，以便了解繼電保護裝置的動作情況和保護性能。

5. 結果分析和記錄

根據測試結果，對繼電保護裝置的性能進行分析評估。如果發現問題或異常，及時記錄并進行排查和處理。同時，對測試結果進行詳細記錄，包括測試條件、測試參數、測試時間、測試結果等信息。

6. 故障排除和維護

如果在測試過程中發現繼電保護裝置存在問題，需要進行故障排除和維護。根據故障現象和測試結果，進行相應的調試和修復工作，確保繼電保護裝置能夠正常工作。

7. 安全注意事項

在使用三相微機繼電保護測試儀時，需要注意以下安全事項：

確保測試儀器和被測試設備處于安全狀態，避免發生意外事故。

嚴格按照操作規程進行操作，避免誤操作導致設備損壞或人員傷害。

在測試過程中，注意觀察測試儀器和被測試設備的工作狀態，及時發現和處理異常情況。

使用絕緣手套、安全帽等個人防護裝備，確保人身安全。

通過以上步驟和注意事項，可以有效地使用三相微機繼電保護測試儀進行繼電保護裝置的測試和維護工作，確保電力系統的安全可靠運行。
