一、 工作環境

1. 環境溫度：－100C –50 0C;

2. 相對濕度：≤90%RH;

3. 海拔高度:  ≤1000米；

二、 裝置主要技術參數及功能

1. 額定容量：44kVA；

2. 輸入電源：?jiǎn)蜗?20或三相380V電壓，頻率為50Hz；

3. 額定電壓：22kV；44kV；

4. 額定電流： 2A；1A；

5. 工作頻率：30-300Hz；

6. 裝置輸出波形：正弦波

7. 波形畸變率：輸出電壓波形畸變率≤1%；

8. 工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；

9. 溫    升：額定負載下連續運行5min后溫升≤65K；

10. 品質因素：裝置自身Q≥30(f=45Hz)；

11. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

12. 測量精度：系統有效值1.5級；

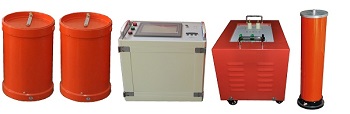

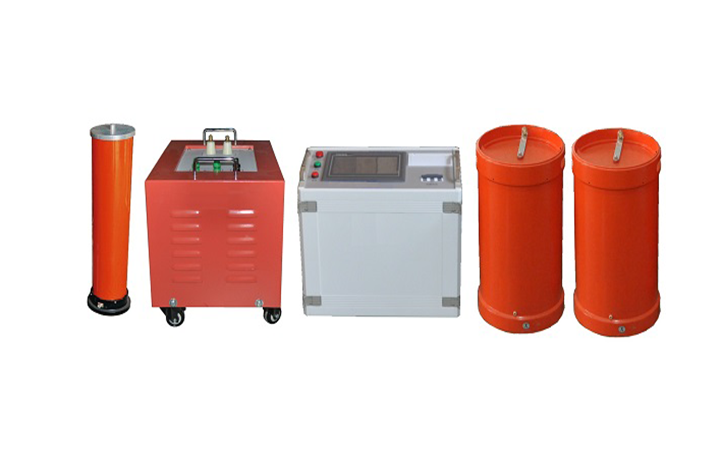

三、 配置詳情

1. 激勵變壓器3kVA/1.5/3kV/0.4kV                      1臺

a) 額定容量：3kVA；

b) 輸入電壓：0-400V，單相；

c) 輸出電壓：1.5/3kV

d) 結    構：干式；

e) 重    量：約35kg；

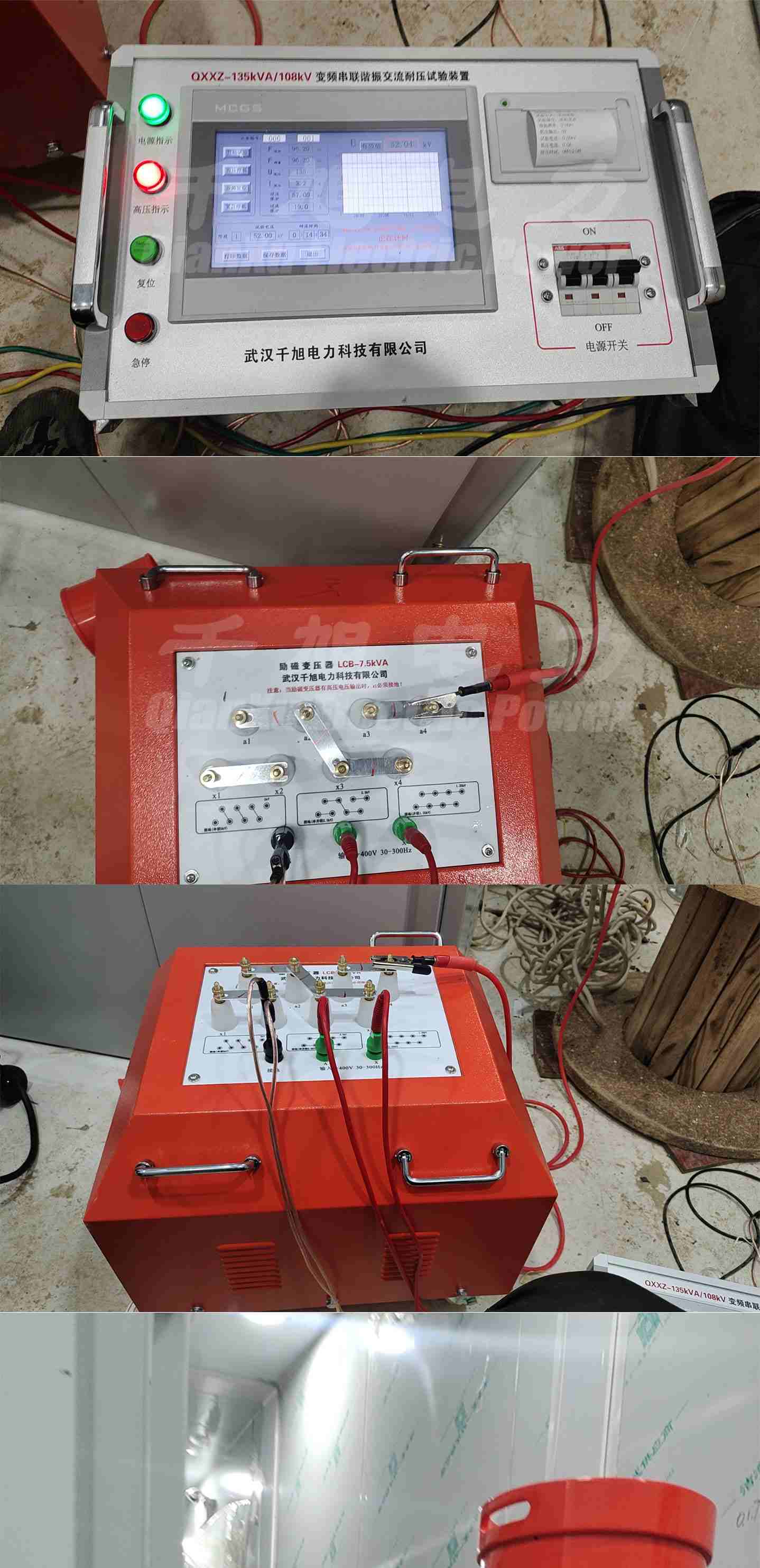

2. 變頻電源3kW/220/380V                          1臺

a) 額定輸出容量：3kW

b) 工作電源： 220/380±10%V（單/三相），工頻

c) 輸出電壓：0 –400V，單相，

d) 額定輸入電流：7.5A

e) 額定輸出電流：7.5A

f) 電壓分辨率： 0.01kV

g) 電壓測量精度：1.5%

h) 頻率調節范圍：30 – 300Hz

i) 頻率調節分辨率：≤0.1Hz

j) 頻率穩定度：    0.1%

k) 運 行 時 間：額定容量下連續5min

l) 額定容量下連續運行5min元器件最高溫度≤65K;

m) 噪 聲 水 平：≤50dB

n) 可實現以下功能

P）重  量：約10kg；

3. 高壓電抗器22kVA/22kV                         2節

a) 額定容量：22kVA;

b) 額定電壓：22kV；

c) 額定電流：1A；

d) 電 感 量：100H/單節；

e) 品質因素：Q≥30 (f=45Hz)；

f) 結    構：干式；

g) 重    量：約35kg；

4. 電容分壓器50kV/2000pF                      1套

a) 額定電壓：50kV；

b) 高壓電容量：2000pF

c) 介質損耗：tgσ≤0.5%；

d) 分 壓 比：1000：1

e) 測量精度：有效值1.5級;

f ) 重量：約10kg；
