        變壓器直流電阻式變壓器內部線圈的電阻值，普通的變壓器高壓側和低壓側分別都有三相的線圈，同時又有四五個檔位，所以一臺五個檔位的變壓器，測量高壓側直流電阻則需要測量15次直流電阻，如果碰到220kV及以上的變壓器時，則需要測量更多次，傳統的變壓器直流電阻測試儀只能支持一    相相的測量，為了提高測量效率，基于傳統的直流電阻測試儀的新一代三回路直流電阻測試儀就是為了解決現場測量效率慢的問題，他能一次同時測量三相的直流電阻，將測量的時間縮短為三分之一，大大提高了現場試驗的效率，下面來介紹下三回路直流電阻測試儀QXZZ-S10A的操作及介紹吧。

儀器面板介紹：

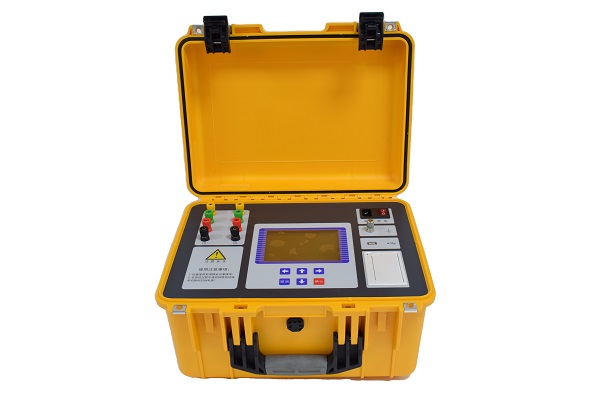

        儀器面板很簡單，左上角為三相電壓和三相電流輸出端口，黑色端口為中性點端口，中間是大屏幕操作液晶屏，右上角為開關和啟動電源，下面是接地及打印和USB數據導出通道。

        儀器接線很簡單，將對應的電流和電壓測試線（粗線接電流）接入儀器，按照變壓器銘牌進行接線，如果沒有中性點，黑色線懸空即可，另一端對應的接入變壓器的高壓側或中壓測或低壓側。

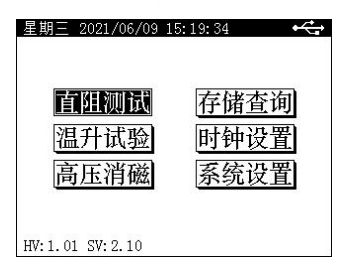

開機界面：

        選擇對應的直阻測試，進入參數界面

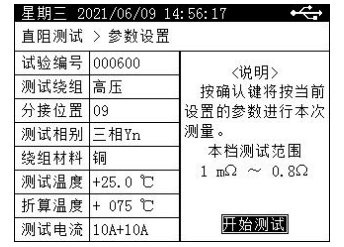

        測量繞組，按照實際測量繞組選擇，分接位置和相別需要按照銘牌及實際測量的要求進行選擇，參數設置好后，點擊開始測量。

        測試過程等待數秒，測試結果如上。

        這個時候按一次取消鍵，數據會實時波動，再按一次取消鍵，儀器會自動放電，并結束測量。

        注意事項：

       測試過程中不能隨意撥動無載開關。

        測試中途不能隨便切斷電源

        測試過程中，其他需要開路。比如說測量高壓側時，則低壓側需要開路。
