互感器伏安特性測試儀接線及操作

        互感器是電力系統中很重要的一項電力設備，其功能跟變壓器類似，目的是將大電壓或大電流通過電磁感應轉換成小電壓小電流，以供二次計量或保護系統，這里電流互感器是將大電流磁感應為小電流簡稱CT，電壓互感器是將大電壓轉換成小電壓一般用PT標識。互感器如果在電力系統出現故障，將會導致很大問題，所以說互感器測試也是電力系統預防交接試驗很重要的一項試驗。

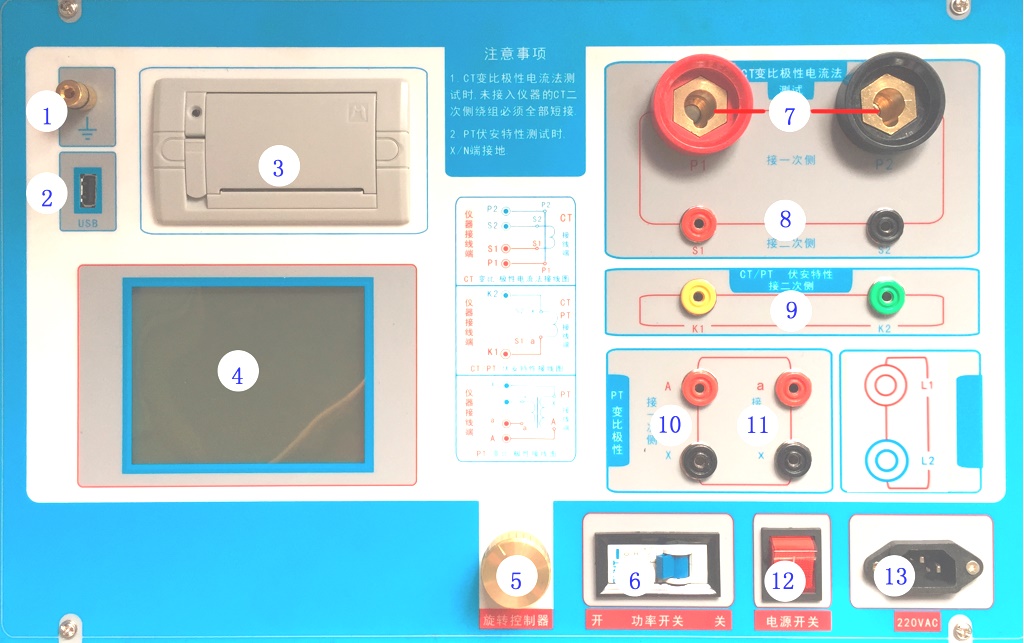

面板圖：

1 —— 設備接地端子    2 ——U盤轉存口    3 ——打印機    4 ——液晶顯示器    5 ——控制器    6 ——過流保護（功率）開關    7 ——P1、P2：CT變比/極性試驗時，大電流輸出端口

8 ——S1、S2：CT變比/極性試驗時，二次側接入端口    9 ——K1、K2：CT/PT勵磁（伏安）特性試驗時，電壓輸出端口    10 ——A、X ：PT變比/極性時，一次側接入端口

11 ——a、x ：PT變比/極性時，二次側接入端口    12 ——主機電源開關    13 ——主機電源插座

QXFA-H互感器伏安特性測試儀是現場常用的一款互感器校驗設備，其功能全面，集CT、PT測試為一體可以測量勵磁曲線，變比極性、誤差曲線等參數，下面來講解具體現場接線：

1、CT電流互感器測試接線

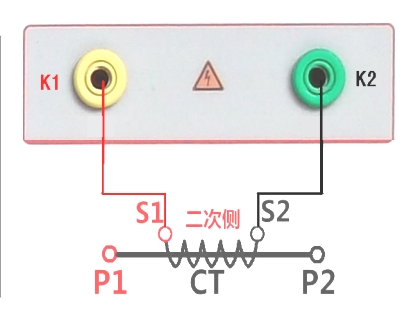

①伏安特性（勵磁）測試、退磁接線

K1、K2為電壓輸出端，將K1、K2接到互感器的S1、S2（互感器的所有端子的連線都應斷開）。接線無誤后，合上“功率開關”，按“開始” 鍵后，即開始測試，試驗完成后查看結果后，在CT主界面中，選擇“退磁”。

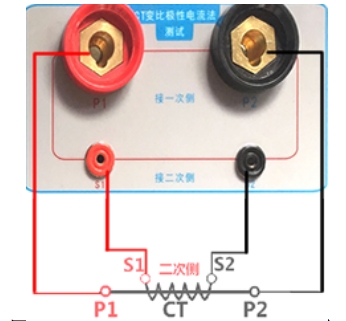

②變比極性試驗

CT一次側接P1、P2，CT二次側接S1、S2。進入CT“變比極性”測試界面

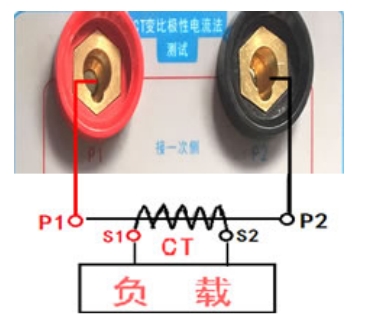

③CT一次通流試驗

CT一次側接P1、P2，CT二次側接S1、S2。

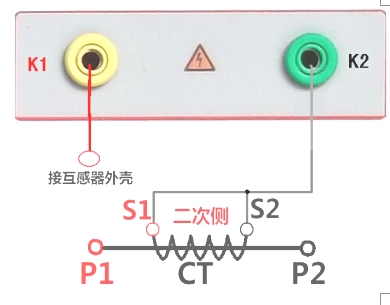

④CT交流耐壓試驗接線

被測CT二次側短接與測試儀電壓輸出口K2連接，電壓輸出口另一端K1連接互感器外殼。

2、PT電壓互感器測試接線、PT退磁試驗

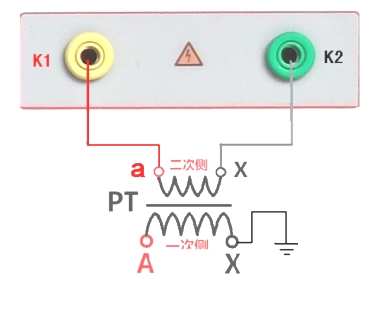

①PT勵磁（伏安）特性測試

測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的K1、K2 ，電壓互感器的一次繞組的零位端接地。

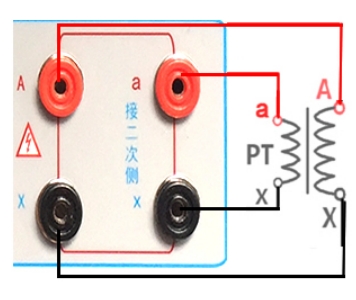

②PT變比極性試驗接線

PT一次側接A、X，PT二次側接a、x。

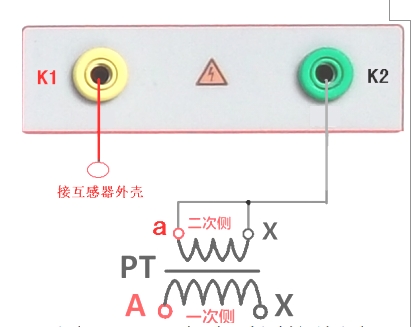

③PT交流耐壓試驗

被測CT二次側短接與測試儀電壓輸出口K2連接，電壓輸出口另一端K1連接互感器外殼。
