什么是變壓器有載開關的過渡電阻？有什么用？

變壓器有載開關（On-Load Tap Changer, OLTC）中的過渡電阻是保障分接開關在帶電切換過程中安全運行的核心元件，其核心作用可概括為：在切換分接頭的瞬間，限制兩個分接頭間的環流并熄滅電弧，同時維持負載電流的連續性。以下是其工作原理、設計要點及技術價值的詳細解析：

一、過渡電阻的核心作用

1. 限制環流

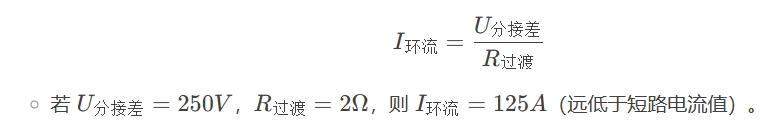

切換分接頭時，相鄰分接頭存在電壓差（如10kV變壓器每級2.5%，即250V），直接切換會形成短路環流。此時將過渡電阻串聯接入回路，將環流限制在額定電流的1.2~1.5倍（避免觸頭熔焊）。

2. 熄滅電弧

電阻吸收切換過程中的電磁能量（E=I2RtE=I2Rt），降低電弧強度，配合滅弧室快速熄弧。過渡電阻會將電弧持續時間從毫秒級降至微秒級，觸頭燒蝕減少80%。

3. 維持電流連續

在觸頭切換間隙，過渡電阻提供臨時電流通路，確保負載供電不中斷（切換時間通常30~60ms）。

二、結構與材料設計

三、工作過程詳解

1. 階段1：接通舊分接頭：”負載電流經主觸頭流通，過渡電阻未接入。

2. 階段2：接入過渡電阻

   主路徑：舊分接頭 → 主觸頭 → 負載

   過渡路徑：舊分接頭 → 過渡觸頭 → 過渡電阻 → 負載

   動觸頭脫離舊分接頭，與過渡觸頭閉合，電流分流：

3. 階段3：切換至新分接頭

   主觸頭斷開，電流完全經過渡電阻流通至新分接頭。

4. 階段4：完成切換

   新主觸頭閉合，過渡觸頭斷開，過渡電阻退出回路。

使用變壓器有載開關測試儀，測試變壓器開關的過渡電阻和波形時間，是定期檢查變壓器過渡電阻的好壞重要指標。
