高壓開關耐壓試驗接線及操作

高壓開關耐壓試驗接線及操作

高壓開關耐壓試驗 所需設備 交流試驗變壓器YDJ系列

具體接線如下：

1、斷口耐壓試驗

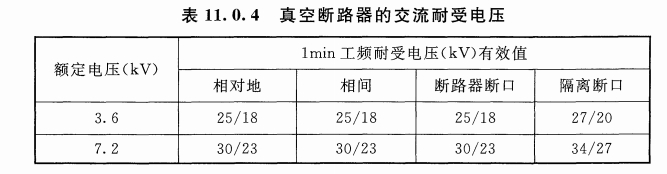

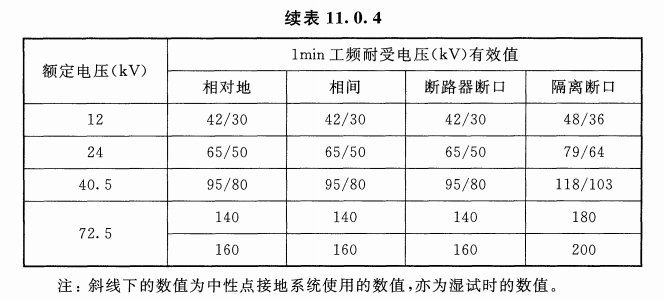

高壓開關斷口耐壓試驗是檢測斷口間的絕緣性能，一般國家標準時10kV開關柜做48kV耐壓試驗，如果接地就是42kV耐壓，具體接線把上端ABC短接起來接高壓，下端三相短接接地，斷路器分閘狀態，用試驗變壓器升至指定電壓后，持續耐壓一分鐘。

2、相間耐壓試驗

相間耐壓保證斷路器合閘狀態，比如做B相相耐壓，AC兩相接外殼接地，高壓接到B相，做耐壓

3、整體對地耐壓試驗

整體耐壓試驗是外殼接地，ABC三相短接加壓，合閘狀態
