Product Introduction
便捷式三相繼電保護測試儀具有標準的四相電壓，三相電流輸出，經典的Windows XP操作界面，高性能的嵌入式工業控制計算機和10.4寸分辨率為800×600的LED真彩顯示屏，采用USB接口直接和PC機通訊，可連接筆記本電腦（選配）運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。
手提式三相繼電保護測試儀還配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
Product Introduction
技術參數
1. 交流電流源（3*30A）
單相電流輸出（有效值） | 0--30A/相，精度：0.1% ±5mA |
三相并聯輸出(有效值) | 0--90A/三相同相位并聯輸出 |
相電流長時間允許工作值(有效值) | 10A |
每相最大輸出功率 | 300VA |
三相并聯電流最大輸出功率 | 800VA |
三并電流最大輸出允許工作時間 | 5s |
頻率范圍 | 0--1000Hz，精度0.001Hz |
諧波次數 | 2--20次 |
相位 | 0--360°，精度0.1° |
2．直流電流源
直流電流輸出 | 0--±10A/相，精度：0.2% ±5mA |
3．交流電壓源
單相電壓輸出（有效值） | 0--120V/相，精度：0.1% ±5mV |
線電壓輸出（有效值） | 0--250V |
相電壓/線電壓輸出功率 | 75VA/100VA |
頻率范圍 | 0--1000Hz，精度：0.001Hz |
諧波次數 | 2--20次 |
相位 | 0--360°，精度：0.1° |
4．直流電壓源
單相電壓輸出幅值 | 0--±160V，精度：0.2% ±5mV |
線電壓輸出幅值 | 0--±320V |
相電壓/線電壓輸出功率 | 90VA/180VA |
5．開關量端子
開關量輸入端子 | 8對 |
空接點 | 1--20mA，24V 裝置內部有源輸出 |
電位翻轉 | 無源接點：低阻短接信號 有源接點：0-250V DC |
開關量輸出端子 | 4對，空接點，遮斷容量：110V/2A，220V/1A |
6．其他
時間范圍 | 1ms--9999s，測量精度：1ms |
單機體積重量 | 體積 310 x 220 x 110mm3，約7.5Kg |
電源 | AC220V±10%（47～63Hz）；DC:220±10% ；10A |
7．交流電流工作時間
10A≥工作電流 | 工作時間＞60分鐘 |
20A≥工作電流≥10A | 工作時間＞70S |
30A≥工作電流≥20A | 工作時間＞15S |
工作電流≥30A | 工作時間＞5S |
Product Parameters
1．滿足現場所有試驗要求。本儀器具有標準的四相電壓，三相電流輸出，既可對傳統 的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別 是對變壓器差功保護和備自投裝置，試驗更加方便。
2．滿足國標 GB/T 7261-2016《繼電保護和安全自動裝置基本試驗方法》，滿足國標 DL/T 624-2010《繼電保護微機型試驗裝置技術條件》的標準。
3．經典的Windows XP操作界面，人機界面友好，操作簡便快捷；性能的嵌入式工 業控制計算機和 10.4 寸分辨率為 800×600 的 LED 真彩顯示屏，可以提供豐富直觀 的信息，包括設備當前的工作狀態及各種幫助信息等。
4．本機 Windows XP 系統自帶恢復功能，避免因非法關機或誤操作等引起的系統崩潰。
5．配備有薄型多功能快接按鍵和軌跡球鼠標，手提式三相繼電保護測試儀可以象操作普通 PC 機一樣通過鍵盤或鼠標完成各種操作。
6．主控板采用 DSP+FPGA 結構，16 位 DAC 輸出，對基波可產生每周 2000 點的高密 度正弦波，大大改善了波形的質量，提高了測試儀的精度。
7．功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定。
8．采用 USB 接口直接和 PC 機通訊，無須任何轉接線，方便使用。
9．可連接筆記本電腦（選配）運行。筆記本電腦與工控機使用同一套軟件，手提式三相繼電保護測試儀無須重新 學習操作方法。
10.具備 GPS 同步試驗功能。裝置可內置 GPS 同步卡（選配）通過 RS232 口與 PC 機 相連，實現兩臺測試儀異地進行同步對調試驗。
11.配有獨立專用直流輔助電壓源輸出，輸出電壓分別為 110V，220V。以提供給需要 直流工作電源的繼電器或保護裝置使用。
12.具有軟件自較準功能，手提式三相繼電保護測試儀避免了要打開機箱通過調整電位器來校準精度，從而大大提 高了精度的穩定性

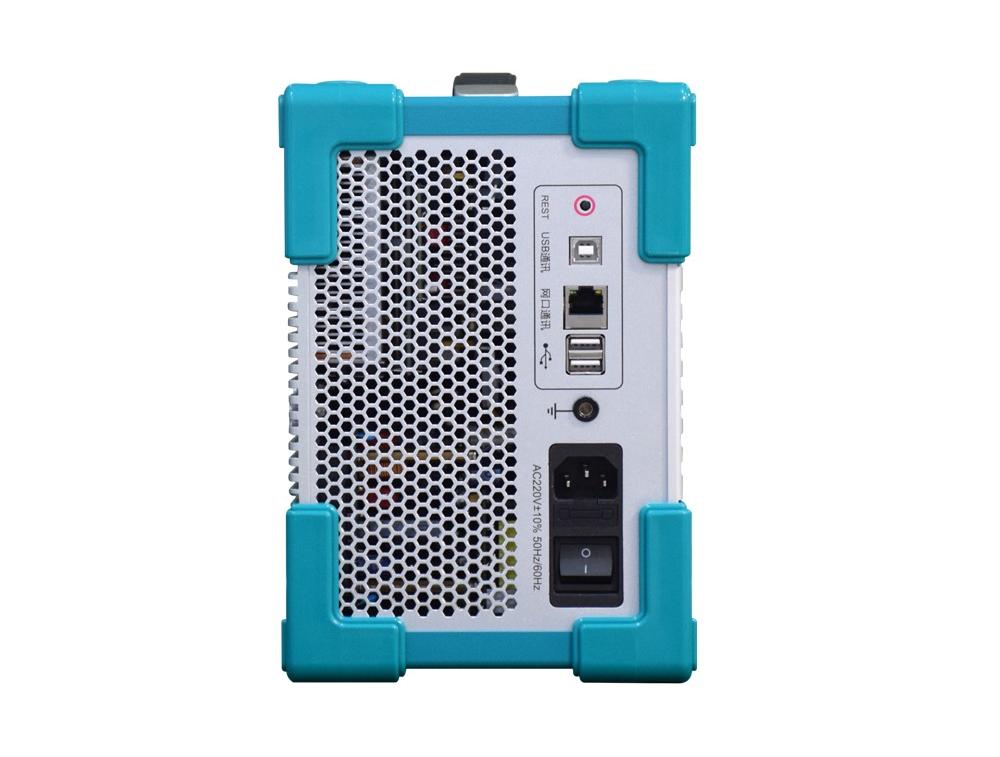

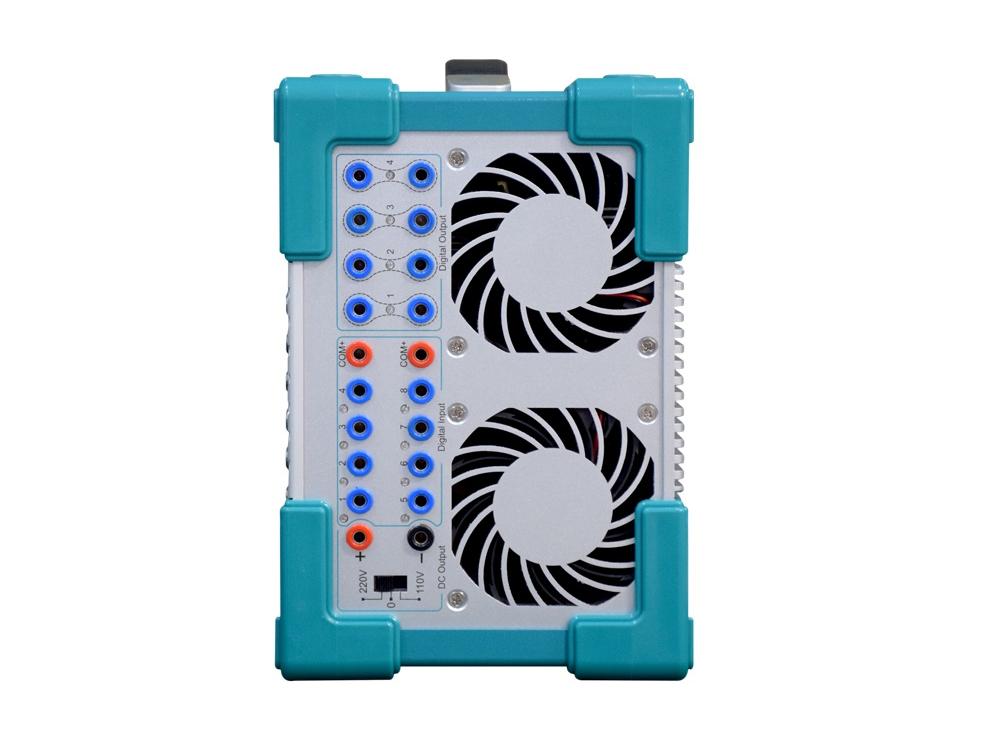

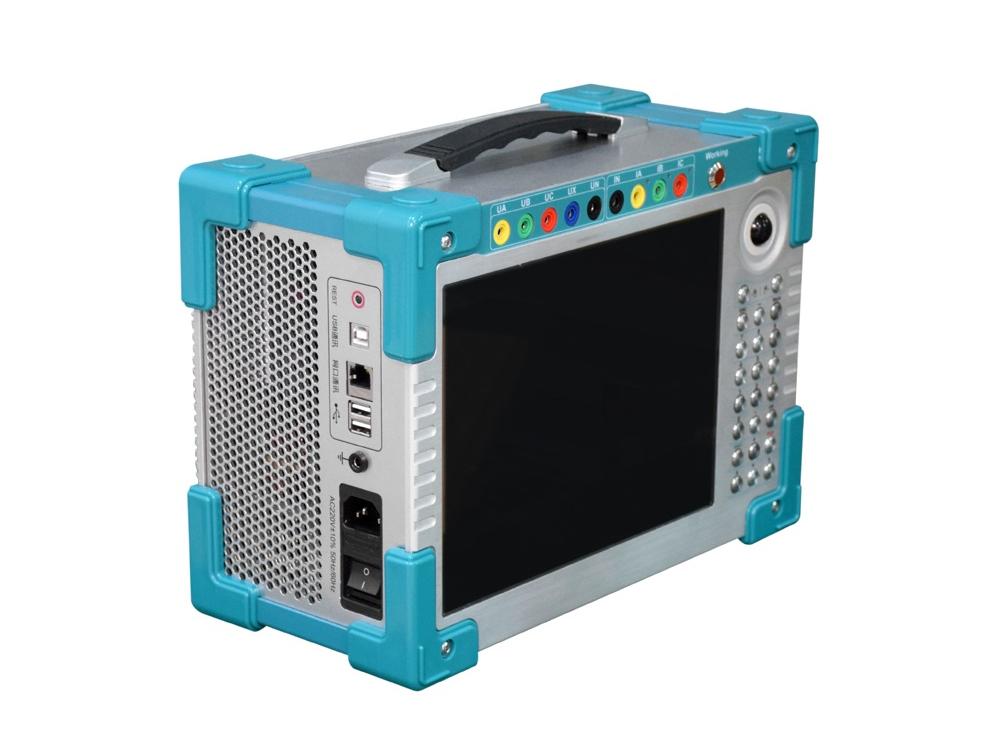

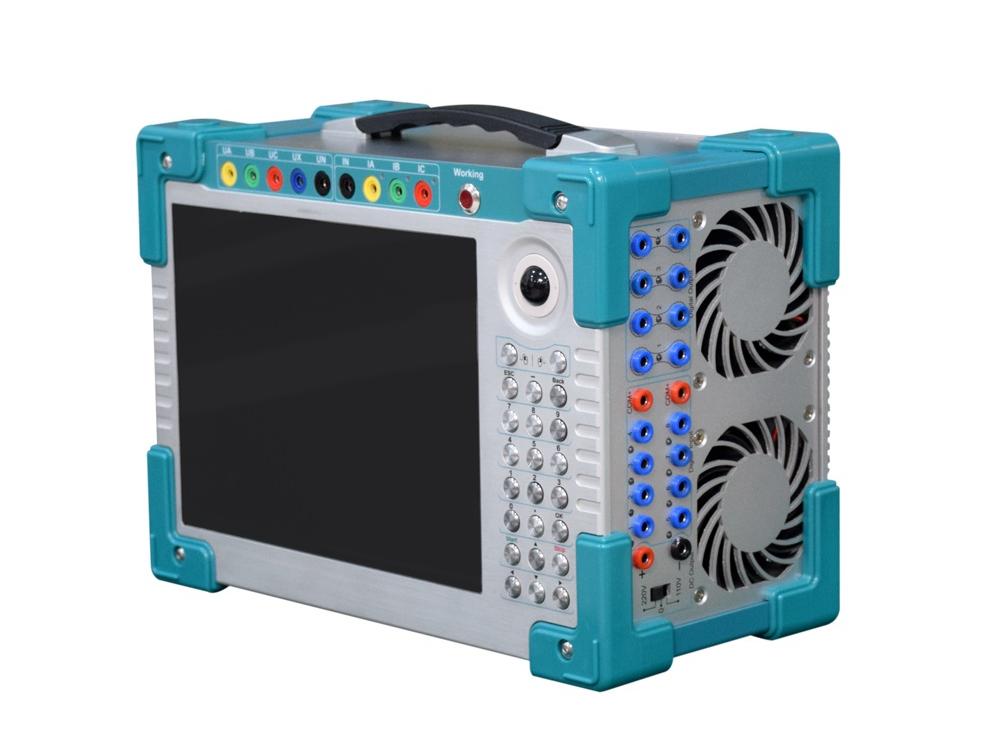

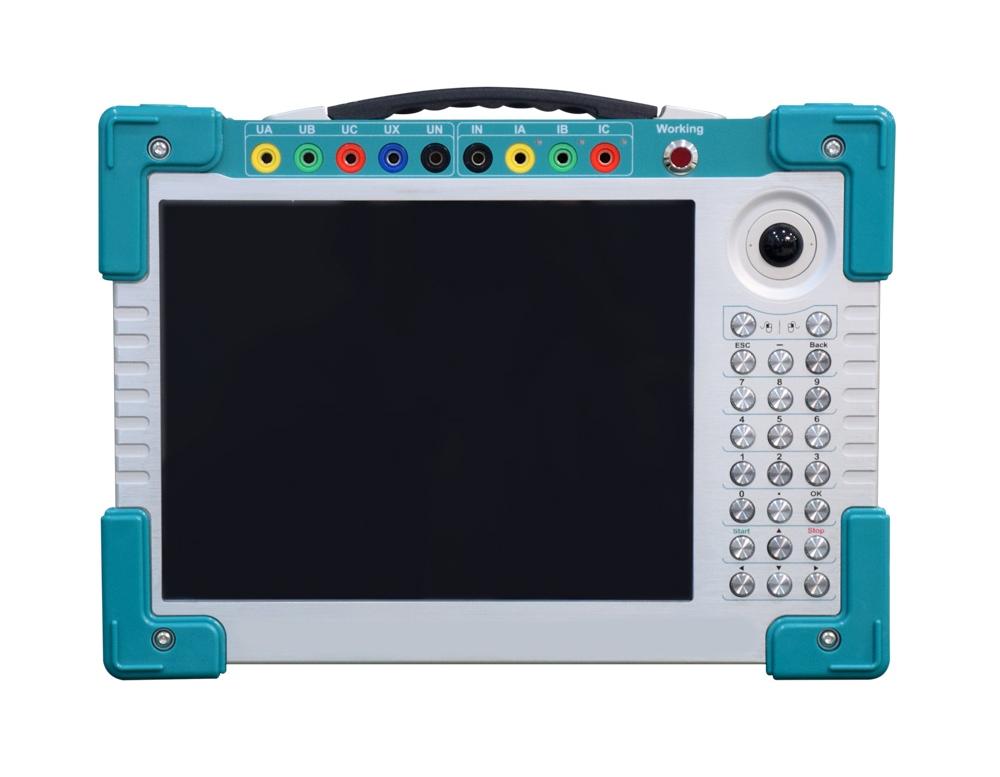

Product Image
