手持式局部放電檢測儀原理及操作方法

使用內置傳感器測試

開關柜的局部放電檢測有兩種原理：超聲波原理和暫態地壓（TEV）原理，而本產品內置的超聲波傳感器和TEV傳感器正是用來測量高壓開關柜局部放電的，該傳感器處于主機的前端位置，測試時需要將此部分靠近（超聲波測量）或貼近（TEV測量）高壓開關柜，注意，靠近和貼近是不一樣的，取決于采用哪種原理來測試開關柜。

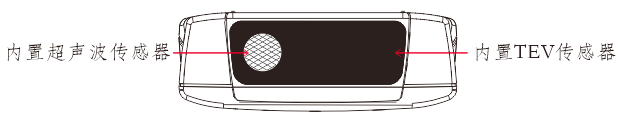

主機內置傳感器

超聲波測量

如果選擇內置超聲波傳感器測量開關柜局部放電，在開機后您幾乎不需要做其他操作或設置，因為本產品開機后默認選擇的是內置超聲波傳感器，屏幕左上方會顯示當前連接的是哪種傳感器，如下圖所示，此狀態為超聲波測量模式：

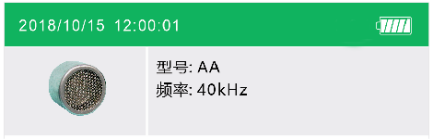

傳感器狀態信息

超聲波測量模式下，測量數據為dBuV，因為dBuV是以1uV為基準的對數函數值，因此，超聲波模式下測量的數據可正可負，根據本產品的超聲波放大器處理能力，可以做到-6dBuV到68dBuV的測試范圍，負值越大說明超聲波信號越小、越趨近于0uV，而并非負數！通常無干擾的環境中測量到的數據為-6dBuV到0dBuV之間。

很多情況下被測柜體所處的環境會充斥著各種復雜的超聲波干擾，比如閃爍的日光燈、超聲波驅鼠器、運行中的風機等，因此在測試柜體前需要測量環境值，以判斷環境的干擾水平，當超聲波環境值過大（比如超過10dBuV左右）時需要排除一切產生干擾源，否則過大的干擾信號會掩蓋真實信號而影讀數，建議在超聲波干擾較大而且無法有效消除時使用TEV方式測量柜體值。

超聲信號以空氣為傳播介質，會從柜體縫隙傳出來，因此，用超聲波測量開關柜柜體值時需要將傳感器靠近柜體的縫隙位置，同時，可以通過監聽耳機聆聽柜內的放電聲音（超聲波信號通過數字濾波實現可聽見聲音）。

根據國家電網規程規定，參考表二來判斷開關柜的絕緣狀況：

表二

TEV測量

如需使用內置TEV傳感器測量開關柜局部放電，只需要點擊傳感器類型顯

示區域中的圖標即可切換至TEV傳感器模式。

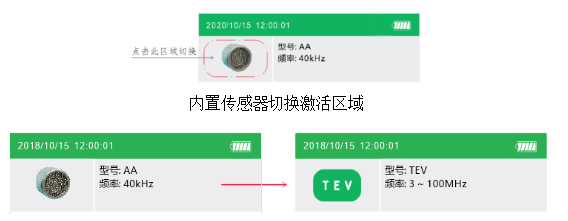

內置傳感器切換激活區域

內置傳感器切換至內置TEV傳感器

注意，點擊該區域只對內置傳感器切換有效，在外接其他傳感器時此功能無效，系統會根據所連接的傳感器類型自動切換并展現傳感器圖標，無需手動選擇。

主機前端的TEV探頭為容性傳感器，高頻局部放電信號會在金屬柜體表面傳播，頻率一般在3 ～ 100MHz之間，因此，在使用TEV測量柜體值時需要將TEV傳感器（也就是主機前端）與金屬柜體緊貼。

與超聲波測量方式一樣，測量柜體值前需要測量環境值，可以在金屬板、金屬門框等位置先測量環境值，然后將主機前端的TEV傳感器緊貼柜體測量出柜體值，通過判斷柜體值與環境值之間的差值來判斷開關柜的運行狀況。

TEV測量模式下同樣需要參考工頻周期放電脈沖數（用P/Cycle表示）與幅值綜合衡量開關柜的健康程度。一般脈沖數在50以下的高幅值數據是典型的放電現象。

當環境值較大時需要找出干擾源，TEV的干擾源與超聲波不同，超聲波干擾一般僅局限于有限的空間，而TEV干擾則通過無線射頻影響整個空間，比如

電焊機、變頻器、對講機、無線廣播站等，相比超聲波干擾，這類干擾信號有時很難避免或清除，所以當檢測到環境（干擾）值較大時建議使用超聲波方式進行測量。

對TEV測試數據可參考表三判斷，不同地區會略有出入，但相差不大。

表三

以上講述的是針對開關柜的操作規范，通過讀數來判斷開關柜的絕緣程度，也可以通過時域圖譜來分析開關柜的運行狀況， 時域信號波形區域實時顯示采集到的放電脈沖信號。
