三相相位伏安表怎么操作及接線？

作者：千旭電力更新時間：2024-03-28 點擊數：

三相相位伏安表是電力系統常用的電能質量測試儀器，它可以測量電力的頻率、電壓、電流、相位及不平衡率，是很方便操作的一款設備，下面來將接線三相相位伏安表的具體操作步驟和接線介紹

1、開關機說明

首先長安開機鍵，在等待過后界面顯示如下圖；


圖1、開機畫面

2、測量界面說明

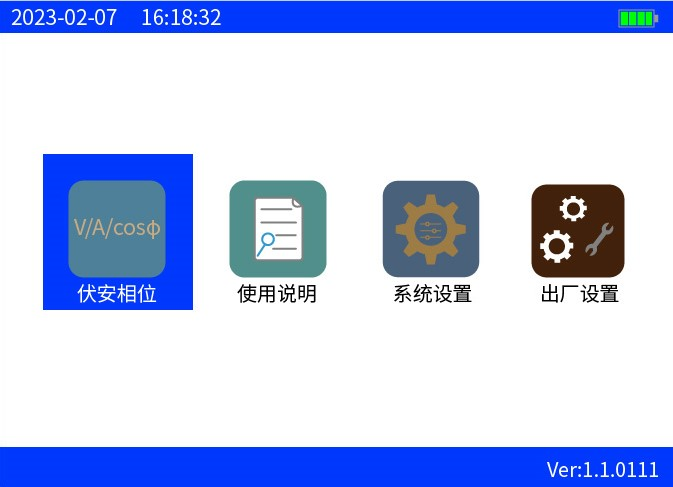

開機儀表自動進入測量界面如下：

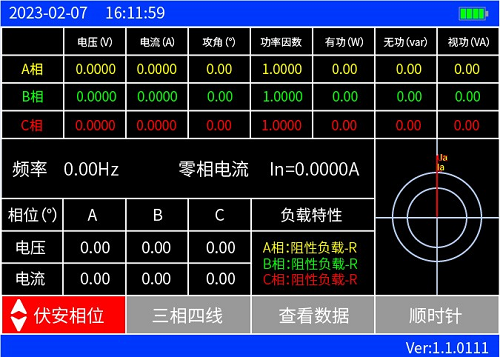

圖2、伏安相位測量界面

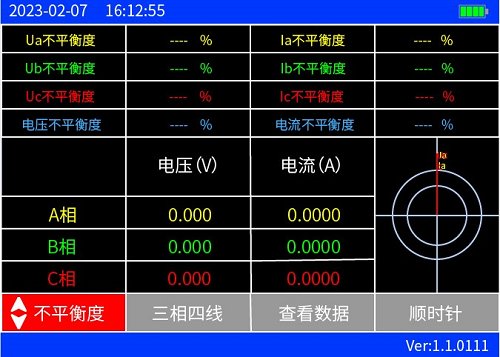

開機默認測試伏安相位，如果測試三相不平衡度，選中【伏安相位】按【向上】或【向下】按鍵，顯示不平衡度測試界面如下：


圖3、不平衡度測量界面

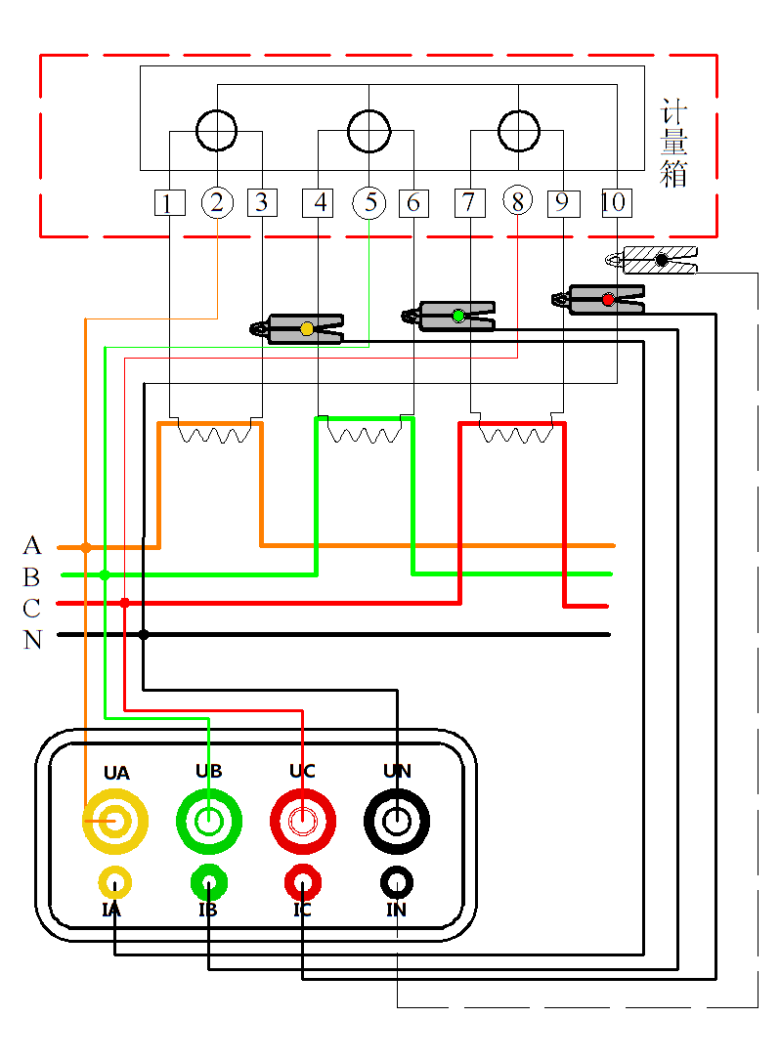

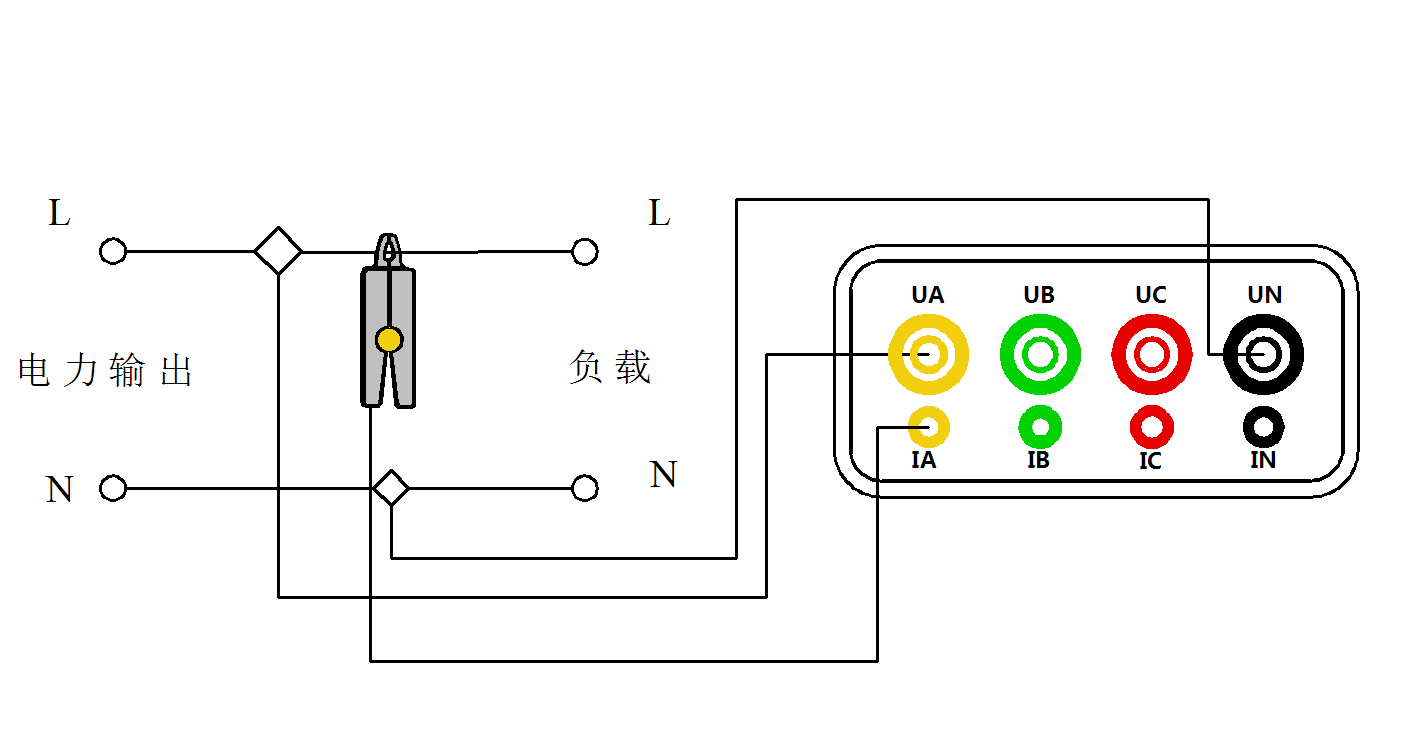

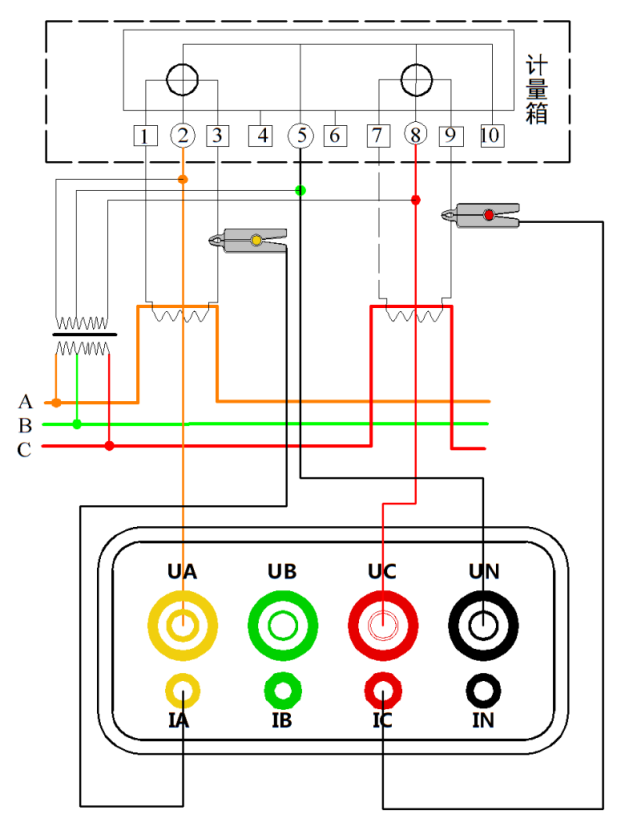

如果測量方式選擇三相三線，按【向右】或【向左】按鍵，選中【三相四線】再按【向上】或【向下】按鍵選擇【三相四線】、【三相三線】或者【單相】測試，本儀表具有數據保持和保存功能，測試中按【保存/SAVE】按鍵彈出數據保存對話框，數據自動保存完畢關閉對話框，數據保存采用循環保存新保存數據會自動刪除最早保存的那組數據，查看功能可以查看保存數據紫色圖標會用有顯示紅色數字，代表保存數據的序號。通過【向上】或【向下】按鍵翻看數據。

測試過程中儀器自帶分析負載特性，當負載功角小于5度儀器判斷為阻性負載，當功角大于5度儀器根據功角正負判斷是容性負載還是阻性負載。
