使用蓄電池放電測試儀對蓄電池組放電接線操作方法

        蓄電池是電力系統中備份能源，用于在主電源故障時提供電力，常用在變電站和配電室UPS電源和直流屏上，為此其承擔著很大的責任，一旦蓄電池組出現故障問題，則有可能會影響整體的電力系統的供電穩定性，所以通過定期使用蓄電池放電測試儀，評估蓄電池的性能狀態，包括容量、內阻、充電和放電特性等，助于預測蓄電池的壽命和健康狀況，及時進行維護和更換。蓄電池放電測試儀能夠檢測蓄電池在放電過程中的電壓響應和變化趨勢，通過分析這些數據，可以早期發現潛在的故障跡象，如單體電池損壞、電池組失衡等問題，及時采取修復措施，避免電池故障導致的系統中斷或事故。

        現在以一臺蓄電池放電測試儀220V/30A來對一套18節每節12V容量200AH的蓄電池組進行放電測試。如下圖

1、準備接線

        蓄電池組18節每節12V串聯，按照串聯電壓相加電流相等的原理，其電池組總電壓為18節*12V=216V，常規蓄電池放電是以10小時計算的，故其放電電流為200aH/10小時=20A,所以我們配套的蓄電池放電測試儀220V（兼顧上下20%）放電30A正好匹配，下面來介紹蓄電池放電測試儀接線：

        接線的標準為先接儀器后接被試品，儀器正負極接好后，被試品先接負極再接正極，測試完成后先關閉電源后拆線，先拆被試品正極后拆負極，然后再拆測試儀的接線。

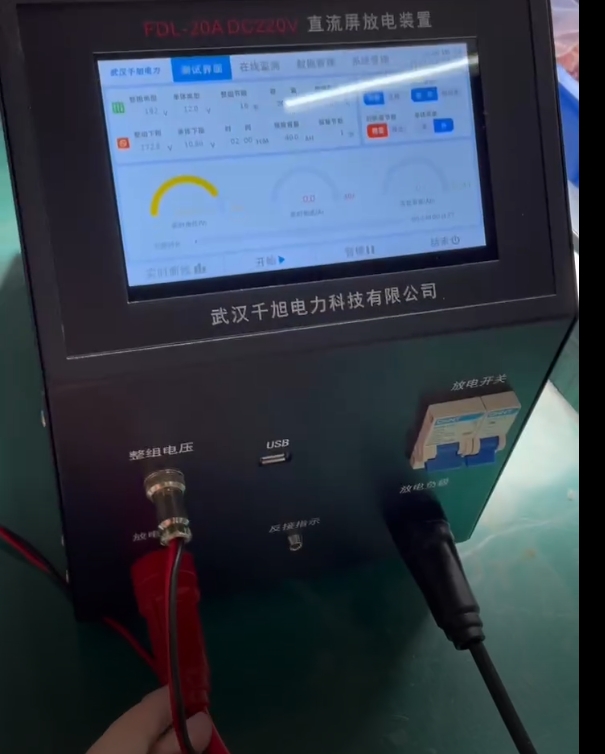

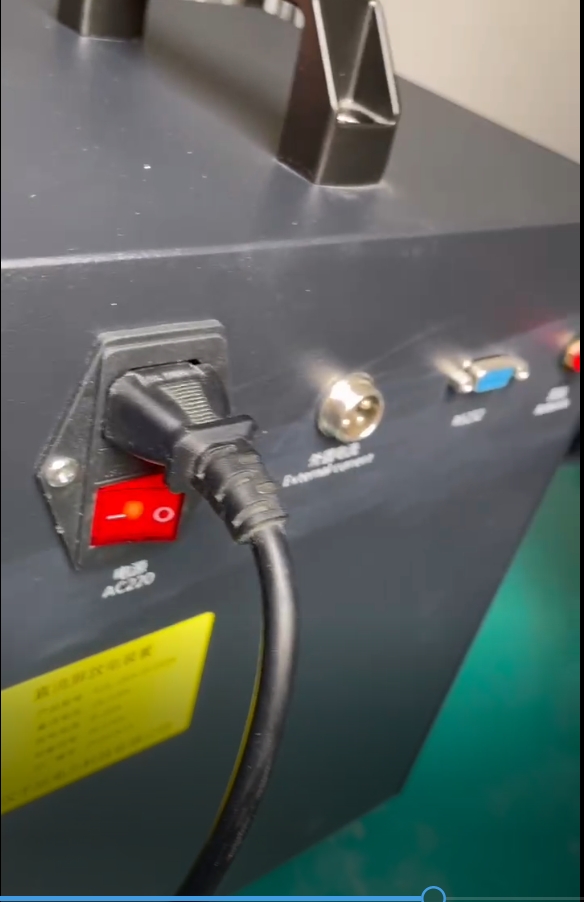

        蓄電池測試儀接線很簡單，儀器正面分為電壓電流線，粗線為電流線，細線為電壓線，紅色接正極，黑色接負極按照接線即可，背面為電源線，如下圖:

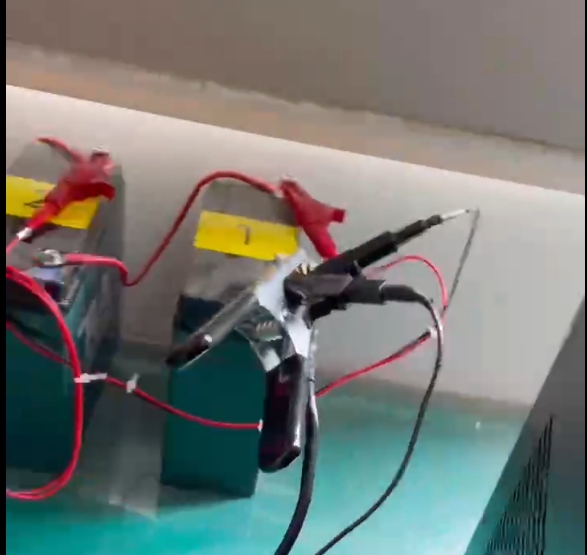

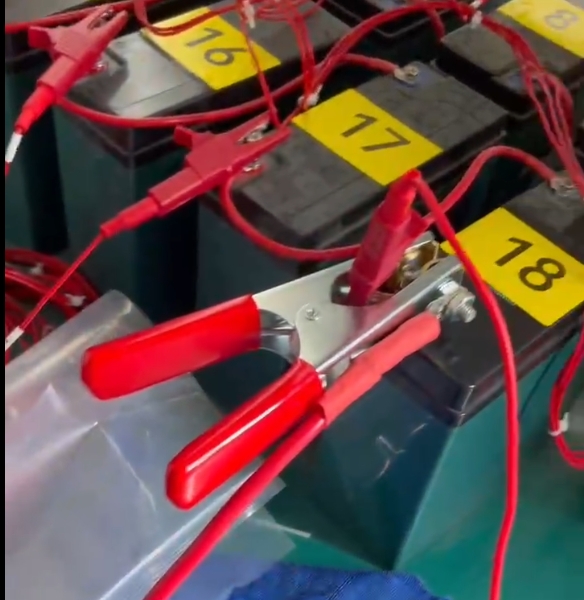

        被試品電池組接線則是按上面所說先接負極再接正極，儀器引過來的電壓電流線，分別接在對應的電池組總正極和總負極上，如果是在現場測試，則需要把電池組的所有負載斷開。如下圖分別按照顏色對應正負極接在被試品的總正極和總負極上。

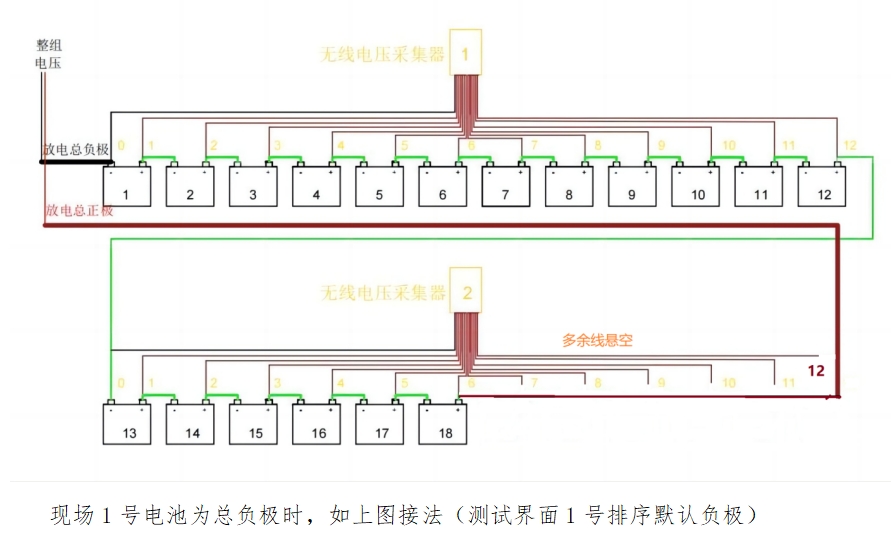

        如果現場配有單體檢測模塊，則需要另接單體檢測模塊的接線，詳細接線圖按照上面原理圖接即可。

2、開始試驗

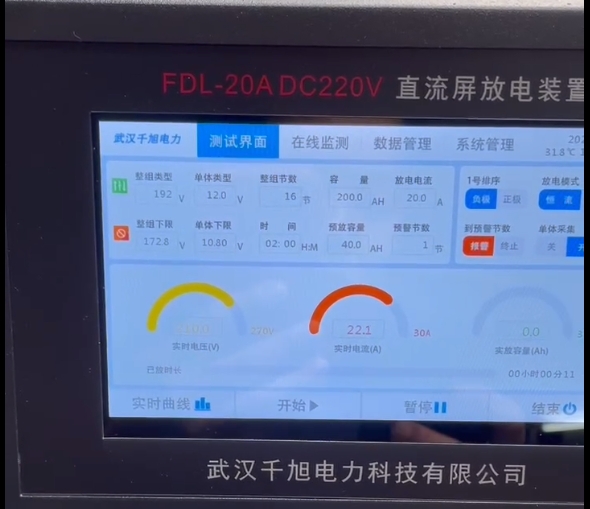

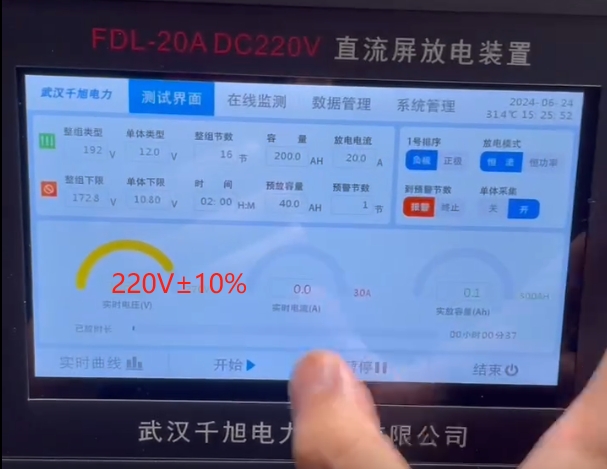

        當所有接線準備就緒時，打開測試儀主機，查看測試儀主機可以檢查對應的接線是否正確，因為他能檢測到實時的測試電壓，如果配置了單體檢測模塊且接線完好后也能檢測單體檢測的電壓值，同時測試界面上方顯示參數配置界面，上方一排數據按照實際的參數填寫進去，下方整組數據按照整組電壓的90%設定，單體下限也是90%設定，時間按照自己所需的放電深度設定（常規放電深度20-50%）預防容量和預警結束時單體采集的終止判斷標準，沒有配置單體采集可以不用理會，配置了按照自己的要求填寫即可（預防容量：電池組容量終止參數）如下圖：

        檢測整體整體電壓情況和單體檢測的每節小電池電壓是否正確，查看完畢后及返回測試界面點擊開始試驗。儀器會顯示未打開空開，這個時候打開儀器的功率開關，點擊開始測試。此時儀器散熱打開，開始放電，可以看到電壓逐步增加到額定放電電流，右邊顯示實際已經放電的容量，下方是計時功能。

        剩下耐心等待即可。

3、查看報表

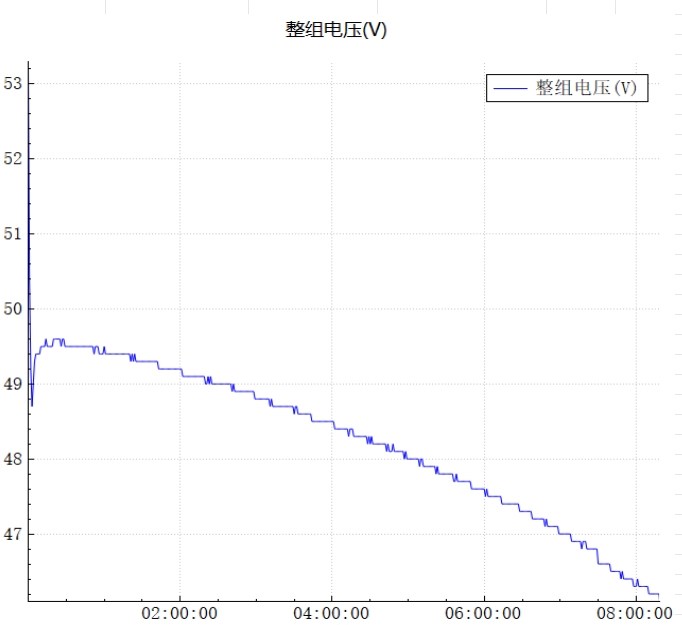

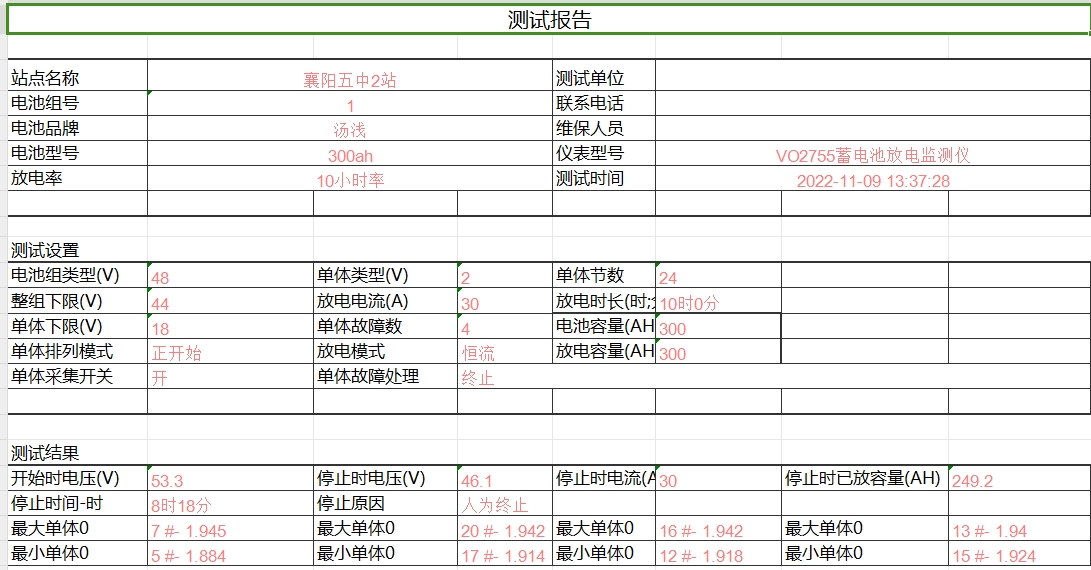

        完成后可以儀器查看報表和曲線或轉存數據到電腦，如下圖：

        所有的測試完成后，首先是關閉功率開關和電源，其次先拆被試品正極后拆負極接線，然后再拆測試儀的接線。拆除后所有的蓄電池放電測試完成！
