氧化鋅避雷器帶電測試儀廠家價格批發接線及操作

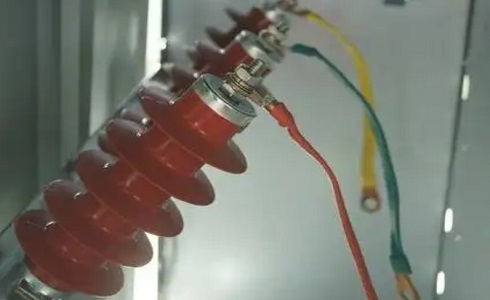

        氧化鋅避雷器是電力系統中防止過壓或者雷擊的保護器件，能保護變壓器和線路免收線路故障造成的過壓的影響，對線路安全保證起著關鍵的作用，所以現場對一些重要的元器件，都會并聯氧化鋅避雷器來進行過壓保護。為此對氧化鋅避雷器的預防檢測也是至關重要的，根據國標要求氧化鋅避雷器需要定期做工頻電壓模擬下的全電流、阻性電流、損耗等試驗，為此我司專門配置一款氧化鋅避雷器帶電測試儀QXYB-H

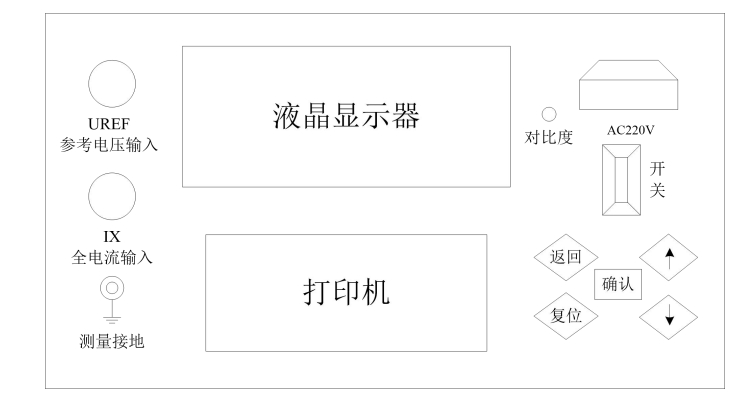

        儀器面板介紹：

        儀器面板由 電壓輸入、電流輸入、接地三個接線端子構成，右側則為操作部分，中間為液晶顯示和打印機部分。

        以實驗室接線為例：需額外配備一套工頻的試驗變壓器作為電壓輔助。

        1、先接試驗變壓器的接線，將試驗變壓器和控制箱按儀器接儀表，輸入接輸出的接好連接線，試驗變和控制箱接好地線，然后將高壓輸出接氧化鋅避1雷器高壓端，氧化鋅避雷器下端經過保護器接地。

        2、接氧化鋅避雷器帶電測試儀接線，將電壓采集接試驗變壓器儀表端，電流輸入端接保護器兩端，一端分別是避雷器下端，一端是地線。

        3、接通電源后，開機氧化鋅避雷器點擊系統設定根據試驗變壓器變比設置電壓變比

        4、試驗變壓器升至額定電壓，氧化鋅避雷器帶電測試儀開始測試。

        5、測試數據后進行對比，無誤后先降壓放電，收好附件后試驗完成。

        注意事項：電壓在采集過程中，注意不能讓PT或者試驗變壓器儀表端短路，不能使用串激試驗變壓器進行操作，電壓線和電流線注意不要弄混淆。

        以上接線方式只適合本公司產品，其他設備接線不同不作為參考
