        SF6密度繼電器是GIS系統常見的保護元件，他能實時的在線檢測裝置內部的SF6氣體的密度變化，如果電器在沒有問題的情況下，內部的SF6氣體密度是在正常范圍，但是一旦出現泄漏故障，內部SF6氣體密度就會出現變化，此時通過SF6密度繼電器就能清楚的知道內部的情況，起到保護和控制的作用。

        同時，SF6氣體密度繼電器在長時間的使用過程中難免會出現精度的誤差，數據漂移、誤報警等故障，又或者不報警不能閉鎖，在現場會造成重大的事故，所以定期對SF6密度繼電器進行校驗是很有必要的。為此我司的QXMD-H SF6密度繼電器校驗儀是專門為此而用的，他能有效的檢驗SF6密度繼電器的可靠性，防止現場因為繼電器故障造成重大故障。下面來介紹下SF6密度繼電器校驗儀的接線及操作

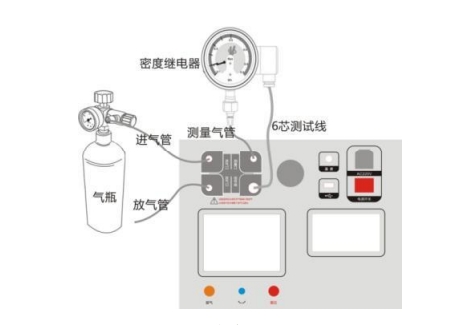

        接線操作：現場校準SF6密度繼電器時，請使用儀器配置的附件連接氣路和電路，如圖1所示。進氣管連接到儀器的測量口和氣瓶 ，并將排氣管連接到排氣口（使用空氣、氮氣等無毒無害的壓縮氣體，可以將廢氣直接排放到空氣中，無需連接排氣管）。 測量氣管與儀器測量口連接，穿過過渡接頭（過渡接頭詳情見附錄1-14），即可檢測SF6的密度。 繼電器連接，六芯測試線連接儀器和接線柜上相應的測試點。

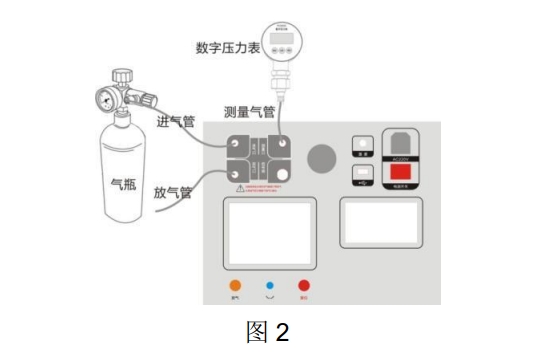

        根據測試目標，將配備的六芯測試線一端連接至儀表板上的航空插頭信號端口。 帶鱷魚夾的另一端根據測試信號連接到密度繼電器接線柜上的信號插座上。 未使用的鱷魚夾 需要閑置且不與其他鱷魚夾接觸。 當測試某個信號（單報警、單鎖存1、單鎖存2之一）時，只需連接相應的測試信號，并在操作界面選擇“單信號”，系統會自動識別。 如果需要進行壓力表校準操作，則需要將需要校準的壓力表連接至儀表面板上的測量端口； 如果需要進行系統壓力值校正操作，則需要將經過校準的高精度壓力表連接至儀表面板上的測量端口，如圖2所示。

試驗操作：

1、接好線后打開氣瓶閥門，儀器開機

2、顯示主界面后，使用面板旋轉光標點擊繼電器校驗

3、在顯示參數設置輸入參數，點擊確定

4、點擊啟動，儀器自動進入測試過程。

5，測試完成后，點擊打印數據，測試完畢！
