繼電保護之什么是距離保護？距離保護的原理是什么

        在繼電保護系統中什么是距離保護？

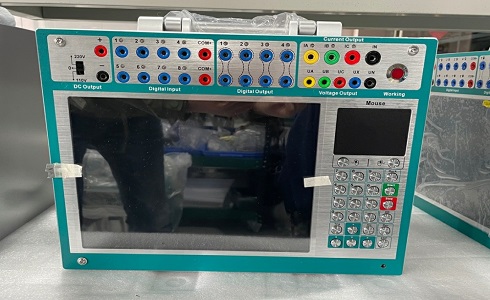

三相微機繼電保護測試儀

        繼電保護首先要區分電力系統的三種運行狀態，即正常運行狀態、異常狀態和故障狀態。  針對線路中的相間短路故障，通過測量短路點電流幅值的變化，系統配備相應的過流保護。 另一個例子。 針對中性點不直接接地的電力系統中經常出現的單向接地故障，通過測量母線某段零序電壓的變化，為系統配備相應的零序電壓 保護。 上述兩種電流和電壓保護的主要優點是簡單。 經濟可靠。 但由于其整定選擇、保護范圍、靈敏度受系統運行方式變化影響較大，難以適用于較高電壓等級的復雜電網。 為了滿足較高電壓等級復雜電網中繼電保護故障元件快速、選擇性切除的要求，引入短路時電壓和電流同時變化的特性來穿越短路。 通過測量電壓和電流的比值來反映故障點到保護裝置的距離來整定保護。 這就是距離保護。 根據歐姆定律，我們知道電壓與電流之比對應于電阻。 在大型電網中，歐姆定律也適用。 因為系統中不僅有純電阻，還有各種線圈器件產生的電感，以及線路和地以及電纜線路本身內存在的各種電容，所以測得的電壓與測得的電流的比值就是被測電壓與被測電流的比值。 通常，距離保護通過測量短路阻抗來間接測量并確定故障距離。

        距離保護的基本原理。

        假設AB線兩端均設有保護裝置（兩點分別為首端和末端）。保護裝置1安裝在線路首端A，保護裝置2安裝在線路首端B。根據繼電保護的選擇性要求，只有A、B之間發生故障，保護裝置才會動作。如果 故障發生在AB線外，保護裝置不應動作。這與電流保護相同。電流保護會預先設定一個整定電流，以保證下一級線路出口出現短路時保護不會誤動作。例如，距離保護也會提前設置設定距離。對于線路A首端的A測量保護，在其正方向，即從A到B的方向，需要設置小于線路全長的保護范圍。這個保護范圍稱為整定距離。當系統發生短路故障時。距離保護首先會判斷故障的方向。如果故障位于保護區域的正方向，例如故障發生在正方向的某個點，那么保護裝置在保護時會嘗試測量故障點到故障點的距離,將故障距離與整定距離進行比較，顯然小于整定距離，故障發生在保護范圍內此時，保護立即動作，跳出手端M處斷路器。若正方向點故障。該故障距離大于設定距離。 如果故障發生在保護范圍之外，則保護1不動作，斷路器不跳閘。反方向的點此時不需要比較和測量，保護裝置將直接判定為外部故障而不動作。
