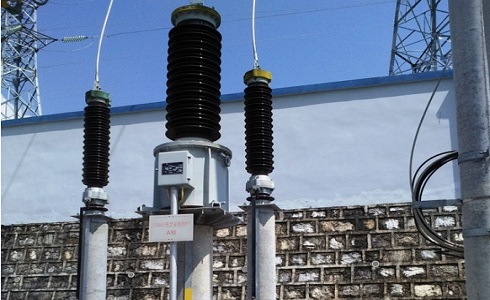

為什么高壓電壓互感器柜內只安裝兩臺電壓互感器呢？

通過在高壓電壓互感器柜內安裝兩個電壓互感器，可以實現三種電壓測量。

        高壓柜下方安裝的兩個深棕色方形裝置是單相電壓互感器。 從開關柜頂部三箱母排引出的母線的兩相變壓分別接在電壓互感器的兩個端子之一上，電壓互感器的另一個端子上串接一個小 提前母線。  。 然后將其連接到第三根引線下方的中心母線。 變壓器的兩側相分別連接到三相電路的a相和C相。 變壓器中間的公共相接三相電路的B相，即電壓互感器的一次側接線。 這是VV接線的一種，通常用于中性點不直接接地的高壓三相電路中。 根據電能計量裝置管理相關規定，進入具有非有效接地中性點的高壓線路的計量裝置采用了兩臺電壓互感器，非有效接地中性點系統采用 VV方式，即小電流接地系統。 包括中性點絕緣的系統、中性點通過高電阻接地的系統、中性點通過消弧線圈接地的系統。 電壓測量是通過該VV型接線的電壓互感器實現的。 它只能測量線電壓，而不能測量各相對地電壓，因此這種接線方法只適用于三相三線電路。 因此，安裝電能表時，只能安裝三相三線二元件電能表。 這是電能表內部的兩個電壓線圈測量元件。 電能表左側的電壓線圈是基于電壓互感器AB線上的次級感應，右側的電壓線圈是基于電壓互感器的次級感應。 在次級引出線的BC線上，可以明顯看出電能表內部的電壓線圈承受電路的線電壓，最右側多了一根中性引出線。 在這種情況下，每個電壓線圈都連接到三相火線和零線。
